سنسور القایی امرن E2B-M30KS15-M1-B1 از خانواده E2B، برای تشخیص بدون تماس اجسام فلزی با فاصله تشخیص نامی پانزده میلی‌متر طراحی شده است. خروجی ترانزیستوری PNP و مدار سه سیمه دارد و با عملکرد NO، وضعیت وصل در حضور هدف را در مدار فرمان ایجاد می‌کند. انتخاب درست این کد به جنس و ابعاد قطعه، فاصله واقعی نصب، نوع ورودی کنترلر و فضای مکانیکی دستگاه وابسته است.
اصل عملکرد القایی و جنس قطعه قابل تشخیص
مدار نوسان‌ساز و سیم‌پیچ سنسور در جلوی سطح حساس، میدان الکترومغناطیسی متغیر ایجاد می‌کنند. ورود قطعه فلزی به این میدان، جریان‌های گردابی و تغییر در اتلاف انرژی را به وجود می‌آورد. مدار آشکارساز این تغییر را به فرمان قطع یا وصل تبدیل می‌کند. بنابراین تشخیص به تماس مکانیکی با قطعه نیاز ندارد و بخش حسگر مانند میکروسوئیچ، عملگر تماسی مستهلک‌شونده ندارد.
فاصله اعلام‌شده باید با جنس و ابعاد هدف تفسیر شود. آهن و فولاد مرجع اصلی مشخصه برد هستند؛ آلومینیوم، مس، برنج و انواع فولاد زنگ‌نزن می‌توانند فاصله مؤثر متفاوتی ایجاد کنند. برای یک پیچ کوچک، لبه باریک یا ورق نازک، استفاده مستقیم از فاصله نامی بدون آزمون کافی نیست. شکل مسیر نزدیک‌شدن نیز اهمیت دارد؛ ورود جانبی قطعه، نقطه سوئیچ یکسانی با نزدیک‌شدن محوری ایجاد نمی‌کند.
فاصله تشخیص، حاشیه نصب و هیسترزیس
فاصله نامی این مدل پانزده میلی‌متر است. این مشخصه با هدف مرجع صفحه فولادی ST37 با ابعاد چهل‌وپنج در چهل‌وپنج میلی‌متر و ضخامت یک میلی‌متر تعریف شده است. بازه تنظیم فاصله نصب در مشخصات سازنده از صفر تا یازده و بیست‌وپنج صدم میلی‌متر است. این بازه برای شرایط هدف مرجع معنا دارد؛ در طراحی مکانیکی باید علاوه بر آن، لقی، لرزش، تغییرات دما و تلرانس محل قرارگیری قطعه نیز لحاظ شوند.
حداکثر هیسترزیس اعلام‌شده ده درصد فاصله تشخیص است. هیسترزیس، تفاوت فاصله وصل و قطع هنگام نزدیک‌شدن و دورشدن هدف است و با دقت یا تکرارپذیری اندازه‌گیری یکسان نیست. این اختلاف از نوسان بی‌مورد خروجی در نزدیکی مرز تشخیص می‌کاهد، اما نصب دائمی در مرز حساسیت همچنان می‌تواند به قطع و وصل نامطمئن منجر شود.
نوع خروجی و منطق عملکرد در مدار فرمان
عملکرد NO در این مدل یعنی با ورود هدف به ناحیه تشخیص، خروجی فعال می‌شود و مسیر جریان بار برقرار می‌گردد. خروجی PNP هنگام فعال‌شدن، جریان را از سمت مثبت تغذیه به بار می‌دهد. بار یا ورودی کنترلر باید مسیر برگشت مناسب به صفر ولت داشته باشد؛ در اتصال به PLC، نوع ورودی و سیم‌بندی مشترک آن باید با خروجی سورس سازگار باشد.
منطق حضور قطعه در برنامه کنترل باید با وضعیت واقعی خروجی هماهنگ باشد. قبل از راه‌اندازی، وضعیت بار در نبود هدف، حضور هدف و قطع تغذیه به‌صورت عملی بررسی شود. نشانگر روی سنسور برای مشاهده عملکرد مفید است، اما دریافت صحیح سیگنال در ترمینال کنترلر را به‌تنهایی اثبات نمی‌کند؛ افت ولتاژ کابل، اتصال مشترک و تنظیمات ورودی نیز در این مسیر مؤثرند.
تغذیه، جریان خروجی و سازگاری بار
محدوده ولتاژ کاری ده تا سی ولت مستقیم است. مصرف داخلی سنسور حداکثر ده میلی‌آمپر و ظرفیت خروجی حداکثر دویست میلی‌آمپر است. ولتاژ باقیمانده خروجی در جریان دویست میلی‌آمپر و کابل دو متری حداکثر دو ولت اعلام شده است.
ظرفیت جریان خروجی، حداکثر جریان بار کنترلی است و با مصرف داخلی سنسور تفاوت دارد. مجموع مصرف سنسورها و جریان بارها باید در انتخاب منبع تغذیه لحاظ شود. برای بوبین یا بار دارای جریان هجومی، جریان لحظه وصل و روش مهار ولتاژ برگشتی بررسی شوند. در کابل‌های بلند، افت ولتاژ مسیر و اختلاف پتانسیل مشترک می‌توانند حاشیه تشخیص ورودی کنترلر را کاهش دهند.
حفاظت در برابر اتصال معکوس تغذیه و خروجی، اتصال کوتاه بار و اضافه‌ولتاژ گذرا در ساختار این سری پیش‌بینی شده است.
سرعت پاسخ و ارتباط با کنترلر
فرکانس پاسخ اعلام‌شده برای این مدل دویست و پنجاه هرتز است. این مشخصه در شرایط هدف و روش آزمون تعریف می‌شود و نباید آن را بدون بررسی، تعداد قطعه قابل شمارش در هر آرایش مکانیکی دانست. عرض هدف، فاصله بین قطعات، سرعت عبور و مدت حضور هر قطعه مقابل سطح حساس بر زمان روشن و خاموش خروجی اثر می‌گذارند.
برای ثبت پالس‌های کوتاه، زمان فیلتر ورودی و زمان پردازش کنترلر باید متناسب با مدت پالس انتخاب شوند. ممکن است سنسور تغییر وضعیت را انجام دهد اما ورودی با فیلتر طولانی آن را ثبت نکند. در کنترل موقعیت، تغییر نقطه سوئیچ بر اثر مسیر حرکت و تلرانس مکانیکی نیز باید بررسی شود؛ این محصول خروجی قطع و وصل دارد و مقدار پیوسته فاصله را مانند حسگر اندازه‌گیری آنالوگ گزارش نمی‌کند.
ساختار بدنه و الزامات نصب مکانیکی

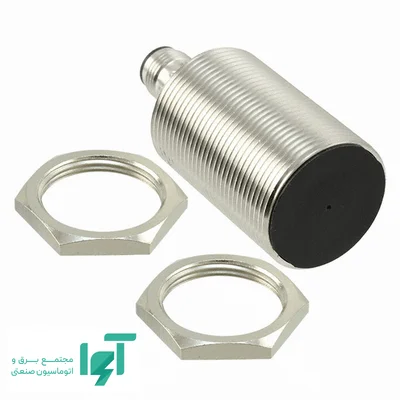

بدنه استوانه‌ای رزوه‌دار با سایز M30 دارد. این مدل دارای ساختار شیلددار است. با وجود شیلددار بودن، طراحی برد افزوده آن از نوع نیمه‌هم‌سطح است و سطح حساس باید دست‌کم شش میلی‌متر از فلز اطراف جلوتر قرار گیرد. دفن کامل پیشانی سنسور در نگهدارنده فلزی با این محدودیت سازگار نیست. حداقل فاصله دو سنسور مشابه در آرایش روبه‌رو صد و ده و در آرایش کنارهم نود میلی‌متر است. گشتاور بستن مهره از پنجاه نیوتن‌متر تجاوز نکند. جنس بدنه برنج با پوشش نیکل با سطح حساس از PBT است. این کد از نوع بدنه کوتاه است؛ فضای پشت براکت برای کابل یا سوکت نیز باید در جانمایی لحاظ شود.
براکت باید در برابر لرزش و جابه‌جایی ناخواسته پایدار باشد. فاصله نهایی پس از سفت‌کردن نگهدارنده دوباره کنترل شود و حرکت کامل قطعه، شامل لقی و خروج از مرکز احتمالی، به برخورد با سطح حساس منجر نشود. هنگام نصب چند سنسور، میدان‌های مجاور می‌توانند بر عملکرد اثر بگذارند؛ فاصله‌گذاری و جهت نصب باید مطابق نقشه خانواده و شرایط واقعی دستگاه انتخاب شوند.
اتصال الکتریکی و نشانگر وضعیت
اتصال این کد از نوع کانکتور M12 چهارپین است. تعداد پین‌های بدنه کانکتور را نباید با تعداد هادی‌های فعال مدار سه سیمه یکسان فرض کرد.
نشانگر این مدل شامل چراغ عملکرد زرد است. برای تفسیر روشن و خاموش‌شدن نشانگر، منطق خروجی و نمودار زمانی همان کد ملاک قرار گیرد. مسیر کابل باید از خطوط قدرت و منابع نویز فاصله داشته باشد. کشش کابل نباید به محل خروج آن از بدنه منتقل شود و در نسخه کانکتوری، آب‌بندی پس از اتصال صحیح سوکت کامل می‌شود.
شرایط محیطی و پایداری عملکرد
محدوده دمای کار این مدل از منفی بیست‌وپنج تا هفتاد درجه سلسیوس و رطوبت نسبی مجاز سی‌وپنج تا نودوپنج درصد، بدون میعان و یخ‌زدگی است. درجه حفاظت IP67 برای بدنه اعلام شده است.
درجه حفاظت بدنه، جایگزین بررسی سازگاری با روغن، حلال، مواد شوینده یا شست‌وشوی پرفشار نیست. جنس بدنه، سطح حساس، کابل و سوکت باید با محیط تماس تطبیق داده شوند. تجمع براده فلزی مقابل سنسور می‌تواند تشخیص ناخواسته ایجاد کند؛ تمیزی سطح حساس و استحکام نگهدارنده در بازدید دوره‌ای کنترل شوند.
کاربردهای مناسب و معیار انتخاب
این مدل برای کنترل حضور قطعه فلزی، تشخیص انتهای حرکت مکانیزم، پایش موقعیت اجزای ماشین و شمارش عبور قطعات قابل ارزیابی است. در کاربرد شمارش، شکل و فاصله هدف‌ها باید با سرعت پاسخ سنسور و ورودی کنترلر هماهنگ باشند. در کنترل انتهای حرکت، توقف مکانیکی و مسیر حرکت باید از برخورد مستقیم قطعه با حسگر جلوگیری کنند.
برای انتخاب E2B-M30KS15-M1-B1، علاوه بر فاصله نامی، نوع خروجی PNP، عملکرد NO، شکل بدنه، نوع اتصال و شرایط نصب بررسی شوند. فاصله نصب باید پس از تثبیت مکانیکی با نمونه واقعی هدف آزمایش شود. مشابه‌بودن نام سری یا ظاهر محصول برای جایگزینی کافی نیست؛ پسوند کامل کد می‌تواند مدار خروجی، اتصال یا قابلیت‌های تشخیصی را تغییر دهد.
قیمت و خرید سنسور القایی امرن E2B-M30KS15-M1-B1
برای استعلام قیمت و خرید E2B-M30KS15-M1-B1 از آوا الکتریک، کد کامل محصول، تعداد موردنیاز، نوع هدف، ولتاژ مدار و شرایط نصب را اعلام کنید. در مدل‌های کابلی، طول کابل و در مدل‌های کانکتوری، نوع سوکت موردنیاز نیز مشخص شود. این اطلاعات کمک می‌کند مشخصات کالای قابل تأمین با نیاز واقعی دستگاه تطبیق داده شود و انتخاب بر پایه همان کد فنی انجام گیرد.
