سنسور القایی امرن E2E-X10D2-M1 از خانواده E2E، برای تشخیص بدون تماس اجسام فلزی با فاصله تشخیص نامی ده میلی‌متر طراحی شده است. مدار اصلی آن دو سیمه و مستقیم است و با عملکرد NC، وضعیت قطع در حضور هدف را در مدار فرمان ایجاد می‌کند. انتخاب درست این کد به جنس و ابعاد قطعه، فاصله واقعی نصب، نوع ورودی کنترلر و فضای مکانیکی دستگاه وابسته است.
اصل عملکرد القایی و جنس قطعه قابل تشخیص
مدار نوسان‌ساز و سیم‌پیچ سنسور در جلوی سطح حساس، میدان الکترومغناطیسی متغیر ایجاد می‌کنند. ورود قطعه فلزی به این میدان، جریان‌های گردابی و تغییر در اتلاف انرژی را به وجود می‌آورد. مدار آشکارساز این تغییر را به فرمان قطع یا وصل تبدیل می‌کند. بنابراین تشخیص به تماس مکانیکی با قطعه نیاز ندارد و بخش حسگر مانند میکروسوئیچ، عملگر تماسی مستهلک‌شونده ندارد.
فاصله اعلام‌شده باید با جنس و ابعاد هدف تفسیر شود. آهن و فولاد مرجع اصلی مشخصه برد هستند؛ آلومینیوم، مس، برنج و انواع فولاد زنگ‌نزن می‌توانند فاصله مؤثر متفاوتی ایجاد کنند. برای یک پیچ کوچک، لبه باریک یا ورق نازک، استفاده مستقیم از فاصله نامی بدون آزمون کافی نیست. شکل مسیر نزدیک‌شدن نیز اهمیت دارد؛ ورود جانبی قطعه، نقطه سوئیچ یکسانی با نزدیک‌شدن محوری ایجاد نمی‌کند.
فاصله تشخیص، حاشیه نصب و هیسترزیس
فاصله نامی این مدل ده میلی‌متر است. این مشخصه با هدف مرجع صفحه آهنی با ابعاد سی در سی میلی‌متر و ضخامت یک میلی‌متر تعریف شده است. بازه تنظیم فاصله نصب در مشخصات سازنده از صفر تا هشت میلی‌متر است. این بازه برای شرایط هدف مرجع معنا دارد؛ در طراحی مکانیکی باید علاوه بر آن، لقی، لرزش، تغییرات دما و تلرانس محل قرارگیری قطعه نیز لحاظ شوند.
حداکثر هیسترزیس اعلام‌شده ده درصد فاصله تشخیص است. هیسترزیس، تفاوت فاصله وصل و قطع هنگام نزدیک‌شدن و دورشدن هدف است و با دقت یا تکرارپذیری اندازه‌گیری یکسان نیست. این اختلاف از نوسان بی‌مورد خروجی در نزدیکی مرز تشخیص می‌کاهد، اما نصب دائمی در مرز حساسیت همچنان می‌تواند به قطع و وصل نامطمئن منجر شود.
نوع خروجی و منطق عملکرد در مدار فرمان
عملکرد NC در این مدل یعنی با ورود هدف به ناحیه تشخیص، خروجی غیرفعال می‌شود و مسیر اصلی جریان بار قطع می‌گردد. در نبود هدف، خروجی در وضعیت فعال قرار دارد. مدار اصلی سنسور و بار به صورت سری بسته می‌شوند. این ساختار با سنسور سه سیمه PNP یا NPN متفاوت است و انتخاب جایگزین فقط با تطبیق فاصله و سایز بدنه انجام نمی‌شود.
منطق حضور قطعه در برنامه کنترل باید با وضعیت واقعی خروجی هماهنگ باشد. قبل از راه‌اندازی، وضعیت بار در نبود هدف، حضور هدف و قطع تغذیه به‌صورت عملی بررسی شود. نشانگر روی سنسور برای مشاهده عملکرد مفید است، اما دریافت صحیح سیگنال در ترمینال کنترلر را به‌تنهایی اثبات نمی‌کند؛ افت ولتاژ کابل، اتصال مشترک و تنظیمات ورودی نیز در این مسیر مؤثرند.
تغذیه، جریان خروجی و سازگاری بار
محدوده ولتاژ کاری ده تا سی ولت مستقیم است. تغذیه نامی دوازده تا بیست‌وچهار ولت مستقیم است. محدوده ده تا سی ولت به نسخه استاندارد مربوط است؛ برای استفاده از مدل کانکتوری تحت تأییدیه UL، محدوده دوازده تا بیست‌وچهار ولت ملاک قرار می‌گیرد. بار باید در محدوده سه تا صد میلی‌آمپر باشد. جریان نشتی در حالت قطع حداکثر هشت دهم میلی‌آمپر و ولتاژ باقیمانده در حالت وصل، در جریان صد میلی‌آمپر و کابل دو متری حداکثر سه ولت است.
در مدار دو سیمه، جریان کوچکی برای تغذیه الکترونیک سنسور حتی در حالت قطع از بار عبور می‌کند. اگر آستانه خاموش‌شدن ورودی کنترلر یا رله با این جریان سازگار نباشد، بار ممکن است کاملاً آزاد نشود. در حالت وصل نیز افت ولتاژ سنسور از ولتاژ در دسترس بار کم می‌شود. بنابراین حداقل جریان بار و ولتاژ لازم برای تحریک آن، هر دو باید کنترل شوند؛ سنسور نباید بدون بار مستقیماً دو سر منبع قرار گیرد.
حفاظت در برابر اتصال کوتاه بار خروجی و اضافه‌ولتاژ گذرا در این خانواده پیش‌بینی شده است.
سرعت پاسخ و ارتباط با کنترلر
فرکانس پاسخ اعلام‌شده برای این مدل صد هرتز است. این مشخصه در شرایط هدف و روش آزمون تعریف می‌شود و نباید آن را بدون بررسی، تعداد قطعه قابل شمارش در هر آرایش مکانیکی دانست. عرض هدف، فاصله بین قطعات، سرعت عبور و مدت حضور هر قطعه مقابل سطح حساس بر زمان روشن و خاموش خروجی اثر می‌گذارند.
برای ثبت پالس‌های کوتاه، زمان فیلتر ورودی و زمان پردازش کنترلر باید متناسب با مدت پالس انتخاب شوند. ممکن است سنسور تغییر وضعیت را انجام دهد اما ورودی با فیلتر طولانی آن را ثبت نکند. در کنترل موقعیت، تغییر نقطه سوئیچ بر اثر مسیر حرکت و تلرانس مکانیکی نیز باید بررسی شود؛ این محصول خروجی قطع و وصل دارد و مقدار پیوسته فاصله را مانند حسگر اندازه‌گیری آنالوگ گزارش نمی‌کند.
ساختار بدنه و الزامات نصب مکانیکی

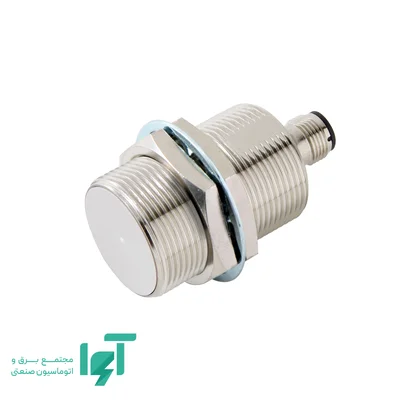

بدنه استوانه‌ای رزوه‌دار با سایز M30 دارد. این کد شیلددار است و می‌توان آن را مطابق نقشه سازنده هم‌سطح با فلز اطراف نصب کرد. فضای مقابل سطح حساس و فاصله از سنسور مجاور همچنان باید رعایت شود. جنس بدنه برنج با پوشش نیکل با سطح حساس PBT است.
براکت باید در برابر لرزش و جابه‌جایی ناخواسته پایدار باشد. فاصله نهایی پس از سفت‌کردن نگهدارنده دوباره کنترل شود و حرکت کامل قطعه، شامل لقی و خروج از مرکز احتمالی، به برخورد با سطح حساس منجر نشود. هنگام نصب چند سنسور، میدان‌های مجاور می‌توانند بر عملکرد اثر بگذارند؛ فاصله‌گذاری و جهت نصب باید مطابق نقشه خانواده و شرایط واقعی دستگاه انتخاب شوند.
اتصال الکتریکی و نشانگر وضعیت
این کد دارای کانکتور با پسوند M1 است. آرایش پین نسخه M1 را نباید بدون بررسی، با نسخه M1G یا سوکت سنسور سه سیمه یکسان فرض کرد.
نشانگر این مدل شامل چراغ عملکرد قرمز است. وضعیت نشانگر باید همراه منطق خروجی و نمودار زمانی همان کد تفسیر شود. مسیر کابل از خطوط قدرت و منابع نویز فاصله داشته باشد و کشش کابل به محل ورود آن به بدنه یا سوکت منتقل نشود.
شرایط محیطی و پایداری عملکرد
محدوده دمای کار این مدل از منفی بیست‌وپنج تا هفتاد درجه سلسیوس و رطوبت نسبی مجاز سی‌وپنج تا نودوپنج درصد، بدون میعان و یخ‌زدگی است. درجه حفاظت IP67 برای بدنه اعلام شده است.
درجه حفاظت بدنه، جایگزین بررسی سازگاری با روغن، حلال، مواد شوینده یا شست‌وشوی پرفشار نیست. جنس بدنه، سطح حساس، کابل و سوکت باید با محیط تماس تطبیق داده شوند. تجمع براده فلزی مقابل سنسور می‌تواند تشخیص ناخواسته ایجاد کند؛ تمیزی سطح حساس و استحکام نگهدارنده در بازدید دوره‌ای کنترل شوند.
کاربردهای مناسب و معیار انتخاب
این مدل برای کنترل حضور قطعه فلزی، تشخیص انتهای حرکت مکانیزم، پایش موقعیت اجزای ماشین و شمارش عبور قطعات قابل ارزیابی است. در کاربرد شمارش، شکل و فاصله هدف‌ها باید با سرعت پاسخ سنسور و ورودی کنترلر هماهنگ باشند. در کنترل انتهای حرکت، توقف مکانیکی و مسیر حرکت باید از برخورد مستقیم قطعه با حسگر جلوگیری کنند.
برای انتخاب E2E-X10D2-M1، علاوه بر فاصله نامی، نوع خروجی دو سیمه مستقیم، عملکرد NC، شکل بدنه، نوع اتصال و شرایط نصب بررسی شوند. فاصله نصب باید پس از تثبیت مکانیکی با نمونه واقعی هدف آزمایش شود. مشابه‌بودن نام سری یا ظاهر محصول برای جایگزینی کافی نیست؛ پسوند کامل کد می‌تواند مدار خروجی، اتصال یا قابلیت‌های تشخیصی را تغییر دهد.
