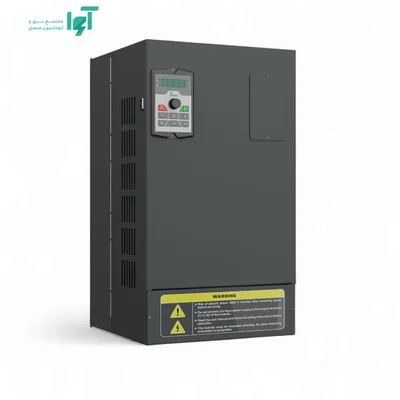

اینورتر سه‌فاز ۲۲ کیلووات زیما سری G مدل G200D220-3 از خانوادهٔ Xima-G است و برای کنترل دور موتور سه‌فاز به کار می‌رود. ورودی این درایو سه‌فاز ۳۸۰ ولت AC و جریان خروجی آن ۴۳ آمپر است. هنگام انتخاب، توان و جریان موتور را در کنار نوع بار و شرایط کار بررسی کنید.
معرفی اینورتر زیما مدل G200D220-3
این مدل با توان ۲۲ کیلووات، خروجی سه‌فاز با ولتاژ صفر تا ۳۸۰ ولت AC و بازهٔ فرکانس صفر تا ۱۰۰۰ هرتز عرضه می‌شود. تغذیهٔ این مدل باید با ورودی سه‌فاز آن مطابقت داشته باشد. محدودهٔ فرکانس درایو به‌تنهایی مجوز کار موتور در تمام این بازه نیست و تنظیمات باید با مشخصات موتور سازگار باشند.
ویژگی‌های کنترلی و ارتباطی
- ارتباط صنعتی: پروتکل Modbus RTU و درگاه RS-485 برای ارتباط با تجهیزات کنترلی سازگار در نظر گرفته شده است. تنظیمات و فرمان‌های قابل پشتیبانی را در راهنمای دستگاه بررسی کنید.
- کنترل منطقی: این مدل به PLC داخلی مجهز است. دامنهٔ توابع و تنظیمات آن را پیش از طراحی منطق کنترل در راهنمای سری Xima-G بررسی کنید.
- ترمز: این مدل چاپر ترمز داخلی دارد. انتخاب مقاومت ترمز و نحوهٔ اتصال آن باید مطابق راهنمای همین مدل انجام شود.
- راکتور DC: این مدل راکتور DC داخلی ندارد.
مشخصات فنی G200D220-3
- توان نامی: ۲۲ کیلووات
- تغذیهٔ ورودی: سه‌فاز، ۳۸۰ ولت AC
- خروجی: سه‌فاز، صفر تا ۳۸۰ ولت AC
- جریان خروجی: ۴۳ آمپر
- جریان ورودی: ۵۴ آمپر
- حد جریان کوتاه‌مدت: ۱۵۰ درصد جریان نامی به مدت ۶۰ ثانیه
- فرکانس خروجی: صفر تا ۱۰۰۰ هرتز
- درجه حفاظت: IP20
- خنک‌کاری و کیپد: فن و کیپد ثابت
حد جریان ۱۵۰ درصد برای ۶۰ ثانیه، یک ظرفیت کوتاه‌مدت است و نباید به‌عنوان جریان مجاز دائمی در نظر گرفته شود. مبنای انتخاب، جریان نامی موتور و نیاز واقعی بار است.
بررسی کاربرد و انتخاب مدل
برای کاربردهایی مانند کنترل دور پمپ، فن یا تجهیزات انتقال مواد، ابتدا ولتاژ و جریان موتور، گشتاور موردنیاز، زمان کارکرد و شرایط راه‌اندازی را با قابلیت‌های این مدل تطبیق دهید. وجود توان یکسان در دو اینورتر، به‌تنهایی به معنی یکسان بودن امکانات یا تناسب آن‌ها با یک کاربرد نیست.
شناسهٔ مدل برای استعلام و سفارش
شناسهٔ کامل این محصول G200D220-3 است. در استعلام، کد کامل را همراه با سری Xima-G، توان ۲۲ کیلووات و ورودی سه‌فاز ۳۸۰ ولت اعلام کنید تا مدل موردنظر دقیق مشخص شود.
ابعاد و ملاحظات نصب
ابعاد ثبت‌شدهٔ دستگاه 205 × 448 × 198 میلی‌متر است. وزن دستگاه ۱۰٫۸ کیلوگرم است. هنگام جانمایی، علاوه بر ابعاد بدنه، فضای لازم برای سیم‌بندی، گردش هوا و دسترسی به کیپد را در نظر بگیرید. خنک‌کاری با فن انجام می‌شود و مسیر عبور هوا باید باز بماند.
بازهٔ دمای محیط درج‌شده برای این مدل از منفی ۱۰ تا مثبت ۵۰ درجهٔ سانتی‌گراد است. شرایط بارگذاری، فاصله‌های نصب و الزامات محفظه را مطابق راهنمای سازنده انتخاب کنید.
سؤالات متداول
ورودی و خروجی این مدل چندفاز است؟
ورودی سه‌فاز ۳۸۰ ولت AC و خروجی سه‌فاز با ولتاژ صفر تا ۳۸۰ ولت AC است. مشخصات ولتاژ و اتصال موتور باید با خروجی درایو تطبیق داشته باشد.
آیا این مدل PLC داخلی دارد؟
این مدل به PLC داخلی مجهز است. دامنهٔ توابع و تنظیمات آن را پیش از طراحی منطق کنترل در راهنمای سری Xima-G بررسی کنید.
آیا چاپر ترمز و راکتور DC داخلی دارد؟
این مدل چاپر ترمز داخلی دارد. انتخاب مقاومت ترمز و نحوهٔ اتصال آن باید مطابق راهنمای همین مدل انجام شود. راکتور DC داخلی در این مدل وجود ندارد.
برای انتخاب اینورتر چه اطلاعاتی لازم است؟
کد G200D220-3، مشخصات پلاک موتور، نوع تغذیه، نوع بار، جریان کاری و شرایط محیطی را آماده کنید. نیاز به کنترل خارجی، ارتباط صنعتی و ترمز را نیز هنگام بررسی مدل اعلام کنید.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی اینورتر سه‌فاز ۲۲ کیلووات زیما سری G مدل G200D220-3، با آوا الکتریک تماس بگیرید. اعلام کد کامل دستگاه و مشخصات موتور کمک می‌کند مدل و تجهیزات جانبی موردنیاز پروژه دقیق‌تر بررسی شوند.
