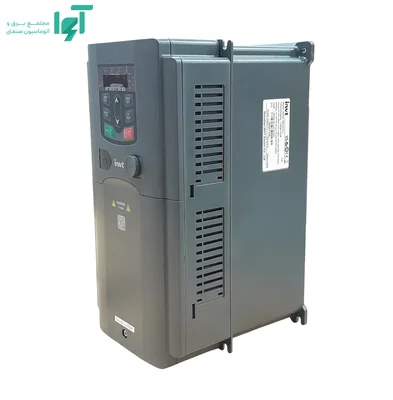

اینورتر سه فاز 7.5kW | 11kW اینوت GD200A-7R5G/011P-4 از خانواده GD200A، درایو برداری عمومی با دامنه توان گسترده برای بارهای گشتاور ثابت و متغیر است. این کد با ظرفیت 7.5kW | 11kW و جریان خروجی 18.5A | 25A برای کنترل موتور آسنکرون سهفاز طراحی شده است. عملکرد صحیح آن به تطبیق جریان و منحنی گشتاور بار، ورود دقیق اطلاعات موتور و طراحی درست ترمز، کابل، حفاظت و تهویه وابسته است.
این مدل باید به‌عنوان بخشی از یک سیستم درایو بررسی شود. موتور، شبکه، کابل، بار مکانیکی، PLC، مقاومت ترمز و محیط نصب بر عملکرد نهایی اثر می‌گذارند. به همین دلیل انتخاب حرفه‌ای با یکسان‌کردن عدد کیلووات تمام نمی‌شود.

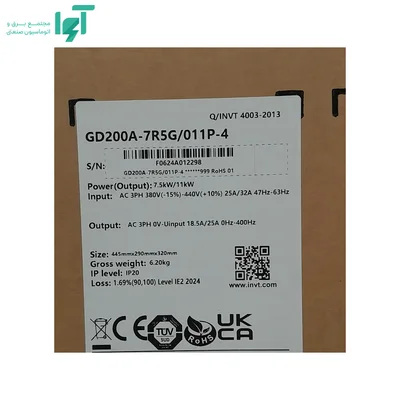

شناسه فنی و کلاس تغذیه

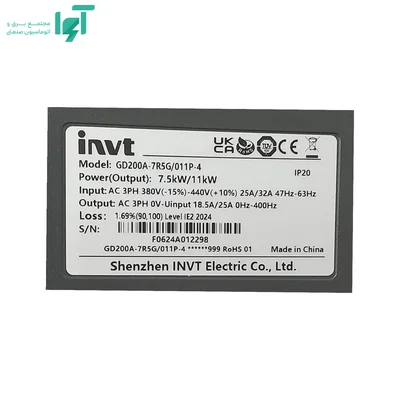

شناسه GD200A-7R5G/011P-4 ظرفیت و کلاس برق این پیکربندی را مشخص می‌کند. تغذیه آن ورودی سهفاز کلاس 380 تا 440 ولت AC و خروجی سهفاز است. خروجی سهفاز در محدوده فرکانس 0 تا 400Hz تنظیم می‌شود. فرکانس خروجی بالا الزاماً به معنی توان یا گشتاور بیشتر نیست؛ پس از فرکانس پایه، موتور معمولاً وارد ناحیه تضعیف شار می‌شود و ظرفیت گشتاور کاهش می‌یابد. همچنین خروجی PWM درایو را نباید با برق سینوسی شبکه یکسان فرض کرد.
توان نامی، جریان خروجی و معیار صحیح انتخاب
این کد یک مدل دوظرفیتی است. در حالت G ظرفیت نامی 7.5kW با جریان خروجی 18.5A و در حالت P ظرفیت 11kW با جریان خروجی 25A تعریف می‌شود. این دو رده هم‌زمان قابل استفاده نیستند. حالت کاری بر اساس ماهیت بار انتخاب می‌شود و پارامترهای موتور، کابل و حفاظت باید با همان رده هماهنگ باشند. اگر بار در شروع، تغییر سرعت یا گیر مکانیکی به گشتاور بالا نیاز دارد، ظرفیت G ملاک است؛ برای فن و پمپ با منحنی گشتاور متغیر می‌توان ظرفیت P را بررسی کرد. این مدل در رده توان پایین تا متوسط قرار دارد و برای ماشین‌های مستقل مناسب است. جریان راه‌اندازی، شتاب، تعداد استارت و دمای داخل تابلو باید با سیکل واقعی دستگاه تطبیق داده شوند.
ظرفیت اضافه‌بار و معنای واقعی آن
منحنی تحمل اضافه‌بار رسمی این خانواده عبارت است از در ظرفیت G: 150 درصد جریان نامی برای 60 ثانیه، 180 درصد برای 10 ثانیه و 200 درصد برای 1 ثانیه؛ در ظرفیت P: 120 درصد برای 60 ثانیه، 150 درصد برای 10 ثانیه و 180 درصد برای 1 ثانیه. حالت G برای بار گشتاور ثابت و Heavy Duty است و باید با توان و جریان کمتر درج‌شده در کد استفاده شود. حالت P برای فن و پمپ یا بار گشتاور متغیر است و اجازه استفاده از توان بالاتر را می‌دهد، اما حاشیه اضافه‌بار آن کمتر است. انتخاب میان G و P بر اساس منحنی گشتاور بار و جریان پلاک موتور انجام می‌شود، نه صرفاً بزرگ‌تر بودن عدد کیلووات.
الگوریتم کنترل و عملکرد موتور
GD200A از کنترل V/F و کنترل برداری بدون سنسور برای موتور آسنکرون پشتیبانی می‌کند. نسبت تنظیم سرعت 1:100، دقت سرعت حدود ±0.2 درصد، پاسخ گشتاور کمتر از 20ms و گشتاور راه‌اندازی 150 درصد در 0.5Hz، این سری را برای نوار نقاله، میکسر، اکسترودر، پمپ و فن صنعتی به یک پلتفرم عمومی تبدیل کرده است.
رفتار در دور پایین و ملاحظات حرارتی موتور
SVC در دور پایین نسبت به V/F گشتاور و پایداری بهتری ایجاد می‌کند، مشروط به ورود صحیح اطلاعات موتور و انجام Auto-tuning. برای کار طولانی زیر فرکانس نامی، مخصوصاً با گشتاور ثابت، خنک‌کاری موتور باید بررسی شود؛ زیرا فن متصل به شفت در دور پایین ظرفیت تهویه کمتری دارد.
ترمز، راکتور و مدیریت انرژی برگشتی
در توان‌های تا 30kW واحد ترمز داخلی در نسخه استاندارد وجود دارد و برای استفاده از آن باید مقاومت خارجی صحیح انتخاب شود. در این توان، در صورت نیاز به کاهش هارمونیک یا محدودکردن جریان هجومی، راکتور ورودی به‌صورت جانبی انتخاب می‌شود.
ورودی‌وخروجی و ارتباط با اتوماسیون

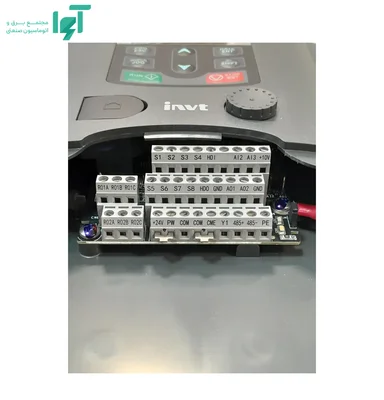

منابع فرمان متنوع شامل کیپد، ورودی آنالوگ، ورودی پالس، سرعت‌های چندمرحله‌ای، PLC ساده، PID و Modbus RTU هستند. این تنوع امکان اجرای کنترل مستقل یا اتصال به PLC و HMI را بدون افزودن کنترلر جانبی در بسیاری از کاربردها فراهم می‌کند.
کاربردهای مناسب این توان
با توجه به ظرفیت و ماهیت سری، این مدل برای نوار نقاله، میکسر کوچک، پمپ، فن، ماشین بسته‌بندی و تجهیزات کارگاهی مناسب است. در پروژه نهایی باید جریان واقعی، گشتاور در دور پایین، تعداد سیکل و الگوی شتاب با توان انتخاب‌شده تطبیق داده شوند.
تجهیزات جانبی و تکمیل سیستم
تجهیزات جانبی باید به‌عنوان بخشی از سیستم انتخاب شوند، نه پس از بروز خطا. اقلامی که معمولاً باید بررسی شوند عبارت‌اند از:
- کلید یا فیوز ورودی متناسب با جریان و سطح اتصال کوتاه
- کابل موتور با سطح مقطع و کلاس عایقی مناسب
- فیلتر EMC یا راکتور در صورت الزام شبکه و طول کابل
- تجهیز حفاظتی موتور و سنسور حرارتی در بارهای حساس
- مقاومت ترمز محاسبه‌شده در صورت توقف سریع یا بار احیاکننده
مقدار و مدل هر تجهیز باید از روی جریان، انرژی، طول کابل و شرایط محیطی محاسبه شود.
حفاظت، کابل‌کشی و EMC
حفاظت اضافه‌جریان درایو جای حفاظت اتصال کوتاه ورودی را نمی‌گیرد. کلید یا فیوز باید طبق جریان نامی، سطح اتصال کوتاه شبکه و توصیه سازنده انتخاب شود. برای موتور نیز حفاظت حرارتی الکترونیکی باید با جریان پلاک تنظیم شود و در بارهای حساس از PTC یا سنسور حرارتی مستقل استفاده شود. کابل فرمان، انکودر و RS485 باید از کابل خروجی U/V/W جدا عبور کند و شیلد مطابق نقشه EMC در دو سر یا نقطه توصیه‌شده متصل شود. بوبین کنتاکتور و شیر برقی نیز باید دارای دیود هرزگرد یا مدار Snubber باشند.
محدودیت‌ها و موارد نامناسب برای این مدل
GD200A یک درایو عمومی موتور آسنکرون است و برای کنترل موقعیت دقیق، موتور سنکرون یا گشتاور در سرعت صفر بدون فیدبک طراحی نشده است. در چنین پروژه‌هایی باید از خانواده پرفورمنس بالاتر یا سروو استفاده شود.
شرایط نصب و بهره‌برداری
در توان‌های متوسط و بالا، طراحی باس، کلید و فیوز، سطح اتصال کوتاه، هارمونیک، راکتور، تهویه و مسیر عبور هوا باید جزء طراحی الکتریکی پروژه باشد. انتخاب صرفاً بر اساس عدد کیلووات برای این رده قابل قبول نیست. درجه حفاظت این پیکربندی IP20 است. دمای واقعی هیت‌سینک و هوای ورودی، فاصله نصب، جهت جریان هوا و تمیزی مسیر خنک‌کننده باید در سرویس دوره‌ای کنترل شوند. افزایش فرکانس حامل صدای موتور را کم می‌کند، اما تلفات کلیدزنی و دمای درایو را بالا می‌برد.
نکات راه‌اندازی و Commissioning
پیش از اولین استارت، مشخصات پلاک شامل ولتاژ، جریان، فرکانس، سرعت نامی، توان و در صورت نیاز ضریب توان وارد می‌شوند. سپس روش کنترل متناسب با فرآیند انتخاب و برای کنترل برداری، Auto-tuning اجرا می‌شود. اگر محور امکان چرخش آزاد ندارد باید از شناسایی ساکن استفاده شود. Ramp شتاب و توقف، محدودیت جریان، حفاظت حرارتی، حداقل فرکانس، رفتار پس از قطع ارتباط و جهت چرخش باید در شرایط بدون بار و سپس زیر بار آزمون شوند. قبل از اتصال موتور، توالی U/V/W و سیم ارت بررسی می‌شود و کنتاکتور خروجی نباید هنگام تولید PWM قطع و وصل شود.
سؤالات متداول
آیا انتخاب GD200A-7R5G/011P-4 فقط بر اساس توان موتور کافی است؟
خیر. جریان نامی موتور، منحنی گشتاور بار، اینرسی، زمان شتاب، تعداد سیکل، دمای تابلو، ارتفاع و روش توقف باید هم‌زمان بررسی شوند. توان برحسب کیلووات فقط یک شاخص اولیه است.
آیا درصد اضافه‌بار را می‌توان برای کار دائم استفاده کرد؟
خیر. هر درصد به زمان مشخص وابسته است و ظرفیت حرارتی گذرای درایو را بیان می‌کند. جریان پیوسته باید در محدوده نامی باقی بماند و تکرار اضافه‌بار نیز در محاسبه Duty Cycle لحاظ شود.
حالت G و P چه تفاوتی دارند؟
G برای بار گشتاور ثابت و Duty سنگین‌تر است؛ P برای فن، پمپ و بار گشتاور متغیر استفاده می‌شود. در حالت P توان نامی بالاتر است، اما حاشیه اضافه‌بار کمتر می‌شود.
آیا Auto-tuning لازم است؟
برای کنترل برداری توصیه می‌شود. شناسایی پارامترهای موتور به تخمین شار، جبران لغزش و کنترل گشتاور کمک می‌کند. نوع Static یا Rotating باید با امکان آزادچرخش محور انتخاب شود.
چه زمانی راکتور خروجی یا فیلتر dV/dt لازم است؟
در کابل‌های بلند، موتور قدیمی، موتور با عایق نامناسب یا فرکانس حامل بالا، شیب ولتاژ و پدیده موج بازتابی باید بررسی شود. انتخاب تجهیز به طول و نوع کابل و ولتاژ موتور بستگی دارد.
جمع‌بندی مهندسی
GD200A-7R5G/011P-4 زمانی انتخاب درستی است که جریان موتور، Duty بار و شرایط نصب با ظرفیت واقعی آن هماهنگ باشند. مزیت خانواده GD200A در استفاده صحیح از الگوریتم کنترل، حفاظت و امکانات سخت‌افزاری آن آشکار می‌شود. تنظیم کارخانه یا انتخاب صرفاً بر اساس توان موتور، جای محاسبه و راه‌اندازی مهندسی را نمی‌گیرد.
