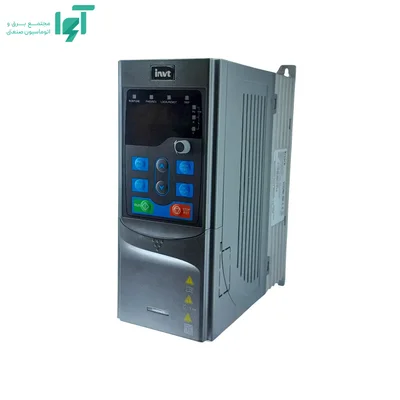

اینورتر سهفاز 1.5kW اینوت GD270-1R5-4
اینورتر سهفاز 1.5kW اینوت GD270-1R5-4 از خانواده GD270، درایو تخصصی فن، پمپ و سامانه‌های HVAC با کنترل برداری و الگوریتم‌های انرژی است. این کد با ظرفیت 1.5kW و جریان خروجی 3.7A برای کنترل موتور آسنکرون و موتور سنکرون سازگار طراحی شده است. عملکرد صحیح آن به تطبیق جریان و منحنی گشتاور بار، ورود دقیق اطلاعات موتور و طراحی درست ترمز، کابل، حفاظت و تهویه وابسته است.
این مدل باید به‌عنوان بخشی از یک سیستم درایو بررسی شود. موتور، شبکه، کابل، بار مکانیکی، PLC، مقاومت ترمز و محیط نصب بر عملکرد نهایی اثر می‌گذارند. به همین دلیل انتخاب حرفه‌ای با یکسان‌کردن عدد کیلووات تمام نمی‌شود.
شناسه فنی و کلاس تغذیه
شناسه GD270-1R5-4 ظرفیت و کلاس برق این پیکربندی را مشخص می‌کند. تغذیه آن ورودی سهفاز کلاس 380 تا 480 ولت AC و خروجی سهفاز است. خروجی سهفاز در محدوده فرکانس 0 تا 400Hz تنظیم می‌شود. فرکانس خروجی بالا الزاماً به معنی توان یا گشتاور بیشتر نیست؛ پس از فرکانس پایه، موتور معمولاً وارد ناحیه تضعیف شار می‌شود و ظرفیت گشتاور کاهش می‌یابد. همچنین خروجی PWM درایو را نباید با برق سینوسی شبکه یکسان فرض کرد.
توان نامی، جریان خروجی و معیار صحیح انتخاب
توان نامی این مدل 1.5kW و جریان خروجی نامی آن 3.7A است. جریان خروجی نامی ظرفیت پیوسته مرحله قدرت را نشان می‌دهد و باید با جریان Full Load پلاک موتور مقایسه شود. اگر جریان پلاک موتور از جریان نامی درایو بیشتر باشد، برابر بودن توان نامی به‌تنهایی انتخاب را معتبر نمی‌کند. در موتورهای قدیمی، راندمان پایین، ضریب توان نامناسب یا کار در ارتفاع و دمای بالا، حاشیه جریان اهمیت بیشتری پیدا می‌کند. این توان در رده کم‌توان قرار می‌گیرد. در این محدوده، کیفیت سیم‌کشی فرمان، تهویه فشرده تابلو، فرکانس حامل و تطبیق جریان موتور معمولاً بیش از بزرگ‌کردن بی‌دلیل توان درایو بر نتیجه اثر دارند.
ظرفیت اضافه‌بار و معنای واقعی آن
منحنی تحمل اضافه‌بار رسمی این خانواده عبارت است از 110 درصد جریان نامی به مدت 60 ثانیه، با تکرار مجاز حداکثر یک‌بار در هر پنج دقیقه. این مشخصه، ظرفیت اضافه‌بار یک درایو Pump/Fan Duty است و نباید با منحنی Heavy Duty سری‌های ماشین‌ساز اشتباه گرفته شود. فن و پمپ معمولاً بار گشتاور متغیر دارند و در کار عادی نباید به اضافه‌بار سنگین نیاز داشته باشند. اگر راه‌اندازی پمپ، گرفتگی، ضربه هیدرولیکی یا افت ولتاژ باعث عبور مکرر از 110 درصد شود، باید علت فرآیندی و انتخاب توان بررسی شود.
الگوریتم کنترل و عملکرد موتور
GD270 برای بارهای گشتاور متغیر توسعه یافته و موتور آسنکرون و سنکرون را با کنترل برداری بدون سنسور راه‌اندازی می‌کند. نسبت تنظیم سرعت برای موتور آسنکرون تا 1:200، دقت سرعت حدود ±0.2 درصد و پاسخ گشتاور کمتر از 20ms است. توابع ECO، PID فرآیندی، Sleep/Wake، کنترل چندپمپ، رفع گرفتگی و حفاظت خشک‌کارکردن، این سری را از یک درایو عمومی متمایز می‌کنند.
رفتار در دور پایین و ملاحظات حرارتی موتور
در فن و پمپ، کار در دور پایین باید با حداقل دبی فرآیند، خنک‌کاری خود موتور و شرایط هیدرولیکی هماهنگ شود. کاهش بیش از حد سرعت می‌تواند در پمپ موجب خروج از نقطه کار مناسب، افت روان‌کاری، کاویتاسیون یا داغ‌شدن موتور خودخنک‌شونده شود. حداقل فرکانس نباید فقط برای صرفه‌جویی انرژی پایین آورده شود؛ منحنی پمپ و نیاز واقعی سیستم باید معیار باشد.
ترمز، راکتور و مدیریت انرژی برگشتی
این کد فاقد پسوند L1 است؛ بنابراین وجود راکتور DC داخلی نباید فرض شود. در شبکه ضعیف، ترانس پرقدرت، هارمونیک حساس یا چند درایو روی یک باس، راکتور ورودی یا DC باید با مطالعه شبکه انتخاب شود. برای فن‌های اینرسی‌بالا نیز زمان توقف باید طوری تنظیم شود که باس DC وارد اضافه‌ولتاژ نشود.

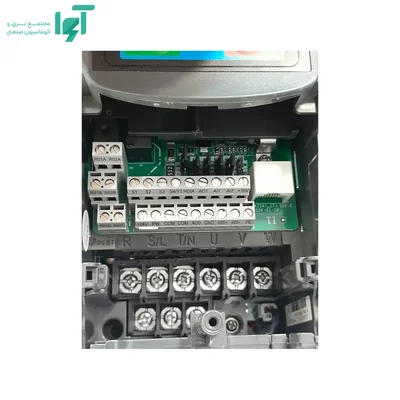

ورودی‌وخروجی و ارتباط با اتوماسیون
ورودی‌های آنالوگ و دیجیتال، PID داخلی، PLC ساده، RS485/Modbus RTU و امکان توسعه با کارت‌های PROFIBUS، CANopen، PROFINET، EtherNet/IP و BACnet، GD270 را برای موتورخانه، ایستگاه پمپاژ و سامانه مدیریت ساختمان مناسب می‌کنند.
کاربردهای مناسب این توان
با توجه به ظرفیت و ماهیت سری، این مدل برای پمپ‌های سیرکولاسیون و آبرسانی کوچک، بوسترپمپ‌های کم‌توان، فن‌های هواساز کوچک و اگزاست‌فن‌ها مناسب است. در پروژه نهایی باید جریان واقعی، گشتاور در دور پایین، تعداد سیکل و الگوی شتاب با توان انتخاب‌شده تطبیق داده شوند.
تجهیزات جانبی و تکمیل سیستم
تجهیزات جانبی باید به‌عنوان بخشی از سیستم انتخاب شوند، نه پس از بروز خطا. اقلامی که معمولاً باید بررسی شوند عبارت‌اند از:
- کلید یا فیوز ورودی متناسب با جریان و سطح اتصال کوتاه
- کابل موتور با سطح مقطع و کلاس عایقی مناسب
- فیلتر EMC یا راکتور در صورت الزام شبکه و طول کابل
- تجهیز حفاظتی موتور و سنسور حرارتی در بارهای حساس
- مقاومت ترمز محاسبه‌شده در صورت توقف سریع یا بار احیاکننده
- سنسور فشار، دبی یا اختلاف فشار برای PID فرآیندی
مقدار و مدل هر تجهیز باید از روی جریان، انرژی، طول کابل و شرایط محیطی محاسبه شود.
حفاظت، کابل‌کشی و EMC
حفاظت اضافه‌جریان درایو جای حفاظت اتصال کوتاه ورودی را نمی‌گیرد. کلید یا فیوز باید طبق جریان نامی، سطح اتصال کوتاه شبکه و توصیه سازنده انتخاب شود. برای موتور نیز حفاظت حرارتی الکترونیکی باید با جریان پلاک تنظیم شود و در بارهای حساس از PTC یا سنسور حرارتی مستقل استفاده شود. کابل فرمان، انکودر و RS485 باید از کابل خروجی U/V/W جدا عبور کند و شیلد مطابق نقشه EMC در دو سر یا نقطه توصیه‌شده متصل شود. بوبین کنتاکتور و شیر برقی نیز باید دارای دیود هرزگرد یا مدار Snubber باشند.
محدودیت‌ها و موارد نامناسب برای این مدل
این سری انتخاب نخست برای جرثقیل، بالابر، محور موقعیت، اکسترودر گشتاورسنگین یا ماشین دارای شوک بار 150 تا 200 درصد نیست. منحنی اضافه‌بار 110 درصد آن برای فن و پمپ تعریف شده است. در بار گشتاور ثابت باید از سری Heavy Duty مناسب استفاده شود.
شرایط نصب و بهره‌برداری
در سیستم‌های فن و پمپ، دمای هوای ورودی تابلو، گرفتگی فیلتر، ارتفاع نصب و کارکرد دائم با جریان نزدیک نامی مستقیماً بر عمر خازن‌ها و فن خنک‌کننده اثر دارند. طراحی تابلو باید برای کار پیوسته انجام شود، نه فقط جریان لحظه راه‌اندازی. درجه حفاظت این پیکربندی IP20 است. دمای واقعی هیت‌سینک و هوای ورودی، فاصله نصب، جهت جریان هوا و تمیزی مسیر خنک‌کننده باید در سرویس دوره‌ای کنترل شوند. افزایش فرکانس حامل صدای موتور را کم می‌کند، اما تلفات کلیدزنی و دمای درایو را بالا می‌برد.
نکات راه‌اندازی و Commissioning
پیش از اولین استارت، مشخصات پلاک شامل ولتاژ، جریان، فرکانس، سرعت نامی، توان و در صورت نیاز ضریب توان وارد می‌شوند. سپس روش کنترل متناسب با فرآیند انتخاب و برای کنترل برداری، Auto-tuning اجرا می‌شود. اگر محور امکان چرخش آزاد ندارد باید از شناسایی ساکن استفاده شود. Ramp شتاب و توقف، محدودیت جریان، حفاظت حرارتی، حداقل فرکانس، رفتار پس از قطع ارتباط و جهت چرخش باید در شرایط بدون بار و سپس زیر بار آزمون شوند. قبل از اتصال موتور، توالی U/V/W و سیم ارت بررسی می‌شود و کنتاکتور خروجی نباید هنگام تولید PWM قطع و وصل شود.
سؤالات متداول
آیا انتخاب GD270-1R5-4 فقط بر اساس توان موتور کافی است؟
خیر. جریان نامی موتور، منحنی گشتاور بار، اینرسی، زمان شتاب، تعداد سیکل، دمای تابلو، ارتفاع و روش توقف باید هم‌زمان بررسی شوند. توان برحسب کیلووات فقط یک شاخص اولیه است.
آیا درصد اضافه‌بار را می‌توان برای کار دائم استفاده کرد؟
خیر. هر درصد به زمان مشخص وابسته است و ظرفیت حرارتی گذرای درایو را بیان می‌کند. جریان پیوسته باید در محدوده نامی باقی بماند و تکرار اضافه‌بار نیز در محاسبه Duty Cycle لحاظ شود.
جریان خروجی درایو چرا از عدد کیلووات مهم‌تر است؟
زیرا ظرفیت نیمه‌هادی و حرارتی درایو با جریان تعریف می‌شود. موتورهای هم‌توان می‌توانند جریان پلاک متفاوتی داشته باشند و درایو باید حداقل جریان موردنیاز موتور را در شرایط واقعی تأمین کند.
چه زمانی راکتور خروجی یا فیلتر dV/dt لازم است؟
در کابل‌های بلند، موتور قدیمی، موتور با عایق نامناسب یا فرکانس حامل بالا، شیب ولتاژ و پدیده موج بازتابی باید بررسی شود. انتخاب تجهیز به طول و نوع کابل و ولتاژ موتور بستگی دارد.
جمع‌بندی مهندسی
GD270-1R5-4 زمانی انتخاب درستی است که جریان موتور، Duty بار و شرایط نصب با ظرفیت واقعی آن هماهنگ باشند. مزیت خانواده GD270 در استفاده صحیح از الگوریتم کنترل، حفاظت و امکانات سخت‌افزاری آن آشکار می‌شود. تنظیم کارخانه یا انتخاب صرفاً بر اساس توان موتور، جای محاسبه و راه‌اندازی مهندسی را نمی‌گیرد.
