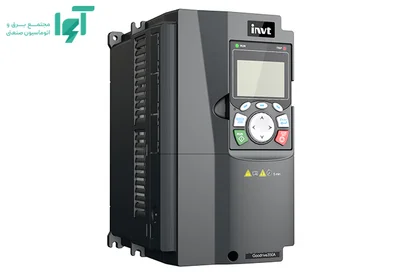

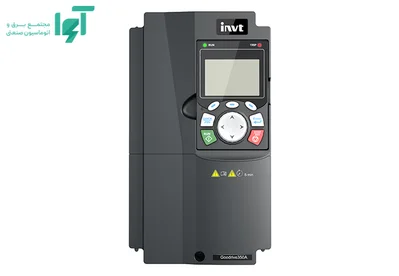

اینورتر سه فاز 110kW | 132kW اینوت GD350A-110G/132P-4-B

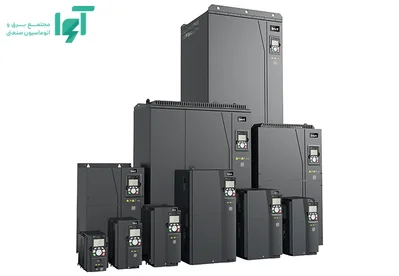

اینورتر سه فاز 110kW | 132kW اینوت GD350A-110G/132P-4-B از خانواده GD350A، درایو چندمنظوره پرفورمنس بالا با ظرفیت دوگانه G/P و معماری توسعه‌پذیر است. این کد با ظرفیت 110kW | 132kW و جریان خروجی 215A | 260A برای کنترل موتور آسنکرون و موتور سنکرون مغناطیس دائم طراحی شده است. عملکرد صحیح آن به تطبیق جریان و منحنی گشتاور بار، ورود دقیق اطلاعات موتور و طراحی درست ترمز، کابل، حفاظت و تهویه وابسته است.
این مدل باید به‌عنوان بخشی از یک سیستم درایو بررسی شود. موتور، شبکه، کابل، بار مکانیکی، PLC، مقاومت ترمز و محیط نصب بر عملکرد نهایی اثر می‌گذارند. به همین دلیل انتخاب حرفه‌ای با یکسان‌کردن عدد کیلووات تمام نمی‌شود.
شناسه فنی و کلاس تغذیه
شناسه GD350A-110G/132P-4-B ظرفیت و کلاس برق این پیکربندی را مشخص می‌کند. تغذیه آن ورودی سهفاز کلاس 380 تا 440 ولت AC و خروجی سهفاز است. خروجی سهفاز در محدوده فرکانس 0 تا 599Hz تنظیم می‌شود. فرکانس خروجی بالا الزاماً به معنی توان یا گشتاور بیشتر نیست؛ پس از فرکانس پایه، موتور معمولاً وارد ناحیه تضعیف شار می‌شود و ظرفیت گشتاور کاهش می‌یابد. همچنین خروجی PWM درایو را نباید با برق سینوسی شبکه یکسان فرض کرد.
توان نامی، جریان خروجی و معیار صحیح انتخاب
این کد یک مدل دوظرفیتی است. در حالت G ظرفیت نامی 110kW با جریان خروجی 215A و در حالت P ظرفیت 132kW با جریان خروجی 260A تعریف می‌شود. این دو رده هم‌زمان قابل استفاده نیستند. حالت کاری بر اساس ماهیت بار انتخاب می‌شود و پارامترهای موتور، کابل و حفاظت باید با همان رده هماهنگ باشند. اگر بار در شروع، تغییر سرعت یا گیر مکانیکی به گشتاور بالا نیاز دارد، ظرفیت G ملاک است؛ برای فن و پمپ با منحنی گشتاور متغیر می‌توان ظرفیت P را بررسی کرد. این توان در محدوده صنعتی سنگین است. بررسی سطح اتصال کوتاه، افت ولتاژ، هارمونیک، مسیر هوای خنک‌کننده، راکتور و هماهنگی حفاظتی پیش از سفارش ضروری است.
ظرفیت اضافه‌بار و معنای واقعی آن
منحنی تحمل اضافه‌بار رسمی این خانواده عبارت است از در ظرفیت G: 150 درصد جریان نامی برای 60 ثانیه؛ در ظرفیت P: 120 درصد جریان نامی برای 60 ثانیه. ظرفیت G برای بار Heavy Duty و گشتاور ثابت و ظرفیت P برای فن، پمپ و بار گشتاور متغیر تعریف می‌شود. در حالت P توان موتور بزرگ‌تر است، اما تحمل اضافه‌بار کمتر می‌شود. جریان موتور و سیکل بار باید با ظرفیت انتخاب‌شده تطبیق داده شوند.
الگوریتم کنترل و عملکرد موتور
GD350A کنترل V/F، برداری بدون سنسور و برداری حلقه‌بسته را برای موتورهای آسنکرون و سنکرون فراهم می‌کند. کنترل سرعت، گشتاور و موقعیت، ورودی انکودر از طریق کارت PG، STO، کارت PLC و ارتباطات توسعه‌پذیر، این خانواده را برای OEMهای متوسط و پیشرفته مناسب می‌سازد.
رفتار در دور پایین و ملاحظات حرارتی موتور
در سرعت‌های بسیار پایین، حالت حلقه‌بسته با کارت PG و انکودر مناسب بیشترین دقت سرعت و گشتاور را فراهم می‌کند. کنترل بدون سنسور برای بسیاری از بارها کافی است، اما در نگه‌داشتن سرعت نزدیک صفر، تغییر جهت سریع یا کنترل گشتاور دقیق، محدودیت تخمین شار و سرعت باید در نظر گرفته شود. موتور خودخنک‌شونده نیز در دور پایین هوای کمتری جابه‌جا می‌کند و ممکن است به فن مستقل نیاز داشته باشد.
ترمز، راکتور و مدیریت انرژی برگشتی
در بازه 45G/55P تا 110G/132P واحد ترمز داخلی یک گزینه سفارشی است؛ چون این کد پسوند B ندارد، وجود آن نباید فرض شود. از ظرفیت 18.5G/22P تا 110G/132P، راکتور DC داخلی در ساختار استاندارد خانواده به‌کار می‌رود.
ورودی‌وخروجی و ارتباط با اتوماسیون
ورودی‌ها و خروجی‌های قابل برنامه‌ریزی، RS485/Modbus RTU و اسلات‌های توسعه برای کارت PG، PLC، I/O و شبکه‌هایی مانند PROFIBUS، CANopen، PROFINET و EtherCAT، امکان تطبیق درایو با معماری‌های مختلف اتوماسیون را فراهم می‌کنند.
کاربردهای مناسب این توان
با توجه به ظرفیت و ماهیت سری، این مدل برای اکسترودر و میکسر سنگین، ماشین‌آلات چاپ و کاغذ، نوار نقاله پرظرفیت، سانتریفیوژ و تجهیزات فرآیندی مناسب است. در پروژه نهایی باید جریان واقعی، گشتاور در دور پایین، تعداد سیکل و الگوی شتاب با توان انتخاب‌شده تطبیق داده شوند.
تجهیزات جانبی و تکمیل سیستم
تجهیزات جانبی باید به‌عنوان بخشی از سیستم انتخاب شوند، نه پس از بروز خطا. اقلامی که معمولاً باید بررسی شوند عبارت‌اند از:
- کلید یا فیوز ورودی متناسب با جریان و سطح اتصال کوتاه
- کابل موتور با سطح مقطع و کلاس عایقی مناسب
- فیلتر EMC یا راکتور در صورت الزام شبکه و طول کابل
- تجهیز حفاظتی موتور و سنسور حرارتی در بارهای حساس
- کارت PG و انکودر در صورت نیاز به کنترل حلقه‌بسته
- مقاومت ترمز محاسبه‌شده در صورت توقف سریع یا بار احیاکننده
مقدار و مدل هر تجهیز باید از روی جریان، انرژی، طول کابل و شرایط محیطی محاسبه شود.
حفاظت، کابل‌کشی و EMC
حفاظت اضافه‌جریان درایو جای حفاظت اتصال کوتاه ورودی را نمی‌گیرد. کلید یا فیوز باید طبق جریان نامی، سطح اتصال کوتاه شبکه و توصیه سازنده انتخاب شود. برای موتور نیز حفاظت حرارتی الکترونیکی باید با جریان پلاک تنظیم شود و در بارهای حساس از PTC یا سنسور حرارتی مستقل استفاده شود. در این رده توان، هماهنگی حفاظتی، راکتور ورودی، هارمونیک جریان، سطح اتصال کوتاه و آرایش زمین باید در مطالعه برق پروژه ثبت شوند. کابل‌های قدرت موازی باید هم‌طول، هم‌سطح و با توزیع جریان متقارن اجرا شوند.
محدودیت‌ها و موارد نامناسب برای این مدل
قابلیت‌های پیشرفته این سری زمانی ارزش دارند که طراحی و Commissioning متناسب انجام شود. برای یک فن یا پمپ ساده، سری تخصصی GD270 ممکن است اقتصادی‌تر باشد؛ برای موقعیت‌یابی با دقت سروو نیز باید محدودیت‌های موتور القایی، انکودر و مکانیک با سروو مقایسه شوند.
شرایط نصب و بهره‌برداری
در مدل‌های دوظرفیتی، انتخاب G یا P فقط یک تنظیم نرم‌افزاری نیست؛ کابل، حفاظت، موتور و جریان بار باید با ظرفیت انتخاب‌شده هماهنگ باشند. همچنین در توان‌های بالا، مطالعه هارمونیک و تهویه الزامی است. درجه حفاظت این پیکربندی IP20 در مدل‌های تابلوئی متداول است. دمای واقعی هیت‌سینک و هوای ورودی، فاصله نصب، جهت جریان هوا و تمیزی مسیر خنک‌کننده باید در سرویس دوره‌ای کنترل شوند. افزایش فرکانس حامل صدای موتور را کم می‌کند، اما تلفات کلیدزنی و دمای درایو را بالا می‌برد.
نکات راه‌اندازی و Commissioning
پیش از اولین استارت، مشخصات پلاک شامل ولتاژ، جریان، فرکانس، سرعت نامی، توان و در صورت نیاز ضریب توان وارد می‌شوند. سپس روش کنترل متناسب با فرآیند انتخاب و برای کنترل برداری، Auto-tuning اجرا می‌شود. اگر محور امکان چرخش آزاد ندارد باید از شناسایی ساکن استفاده شود. Ramp شتاب و توقف، محدودیت جریان، حفاظت حرارتی، حداقل فرکانس، رفتار پس از قطع ارتباط و جهت چرخش باید در شرایط بدون بار و سپس زیر بار آزمون شوند. قبل از اتصال موتور، توالی U/V/W و سیم ارت بررسی می‌شود و کنتاکتور خروجی نباید هنگام تولید PWM قطع و وصل شود.
سؤالات متداول
آیا انتخاب GD350A-110G/132P-4-B فقط بر اساس توان موتور کافی است؟
خیر. جریان نامی موتور، منحنی گشتاور بار، اینرسی، زمان شتاب، تعداد سیکل، دمای تابلو، ارتفاع و روش توقف باید هم‌زمان بررسی شوند. توان برحسب کیلووات فقط یک شاخص اولیه است.
آیا درصد اضافه‌بار را می‌توان برای کار دائم استفاده کرد؟
خیر. هر درصد به زمان مشخص وابسته است و ظرفیت حرارتی گذرای درایو را بیان می‌کند. جریان پیوسته باید در محدوده نامی باقی بماند و تکرار اضافه‌بار نیز در محاسبه Duty Cycle لحاظ شود.
حالت G و P چه تفاوتی دارند؟
G برای بار گشتاور ثابت و Duty سنگین‌تر است؛ P برای فن، پمپ و بار گشتاور متغیر استفاده می‌شود. در حالت P توان نامی بالاتر است، اما حاشیه اضافه‌بار کمتر می‌شود.
آیا Auto-tuning لازم است؟
برای کنترل برداری توصیه می‌شود. شناسایی پارامترهای موتور به تخمین شار، جبران لغزش و کنترل گشتاور کمک می‌کند. نوع Static یا Rotating باید با امکان آزادچرخش محور انتخاب شود.
چه زمانی راکتور خروجی یا فیلتر dV/dt لازم است؟
در کابل‌های بلند، موتور قدیمی، موتور با عایق نامناسب یا فرکانس حامل بالا، شیب ولتاژ و پدیده موج بازتابی باید بررسی شود. انتخاب تجهیز به طول و نوع کابل و ولتاژ موتور بستگی دارد.
جمع‌بندی مهندسی
GD350A-110G/132P-4-B زمانی انتخاب درستی است که جریان موتور، Duty بار و شرایط نصب با ظرفیت واقعی آن هماهنگ باشند. مزیت خانواده GD350A در استفاده صحیح از الگوریتم کنترل، حفاظت و امکانات سخت‌افزاری آن آشکار می‌شود. تنظیم کارخانه یا انتخاب صرفاً بر اساس توان موتور، جای محاسبه و راه‌اندازی مهندسی را نمی‌گیرد.
