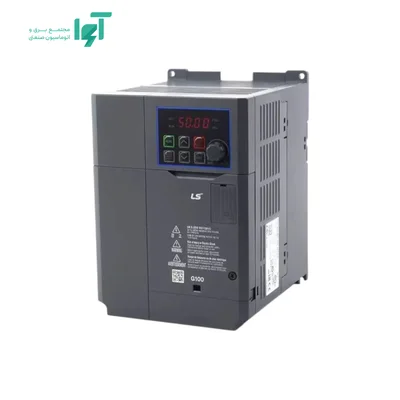

اینورتر ال‌اس G100 مدل LSLV0185G100-4EOFN با توان ۱۸٫۵ کیلووات در حالت سنگین‌کار HD و ۲۲ کیلووات در حالت عادی ND و ورودی سه‌فاز ۳۸۰ ولت عرضه می‌شود. یک درایو عمومی برای تنظیم سرعت موتور در ماشین‌آلات و خطوط تولید است. وجود دو ظرفیت کاری، امکان انتخاب متناسب با بار پیوسته یا بار دارای اضافه‌بار بیشتر را فراهم می‌کند؛ بنابراین شناخت رفتار مکانیکی ماشین در انتخاب این مدل نقش مستقیم دارد.
جدول مشخصات فنی اینورتر LSLV0185G100-4EOFN
| برند و سری | ال‌اس (LS ELECTRIC)، سری G100 |
|---|
| مدل | LSLV0185G100-4EOFN |
|---|
| توان قابل انتخاب | ۱۸٫۵ کیلووات در حالت سنگین‌کار HD و ۲۲ کیلووات در حالت عادی ND |
|---|
| تغذیه ورودی | سه‌فاز، ۳۸۰ ولت AC |
|---|
| خروجی موتور | سه‌فاز، صفر تا ۳۸۰ ولت AC |
|---|
| جریان خروجی | HD: ۳۹ آمپر؛ ND: ۴۵ آمپر |
|---|
| جریان ورودی | HD: ۴۴٫۵ آمپر؛ ND: ۵۱٫۹ آمپر |
|---|
| اضافه‌بار کوتاه‌مدت | HD: ۱۵۰ درصد جریان نامی برای ۶۰ ثانیه؛ ND: ۱۲۰ درصد جریان نامی برای ۶۰ ثانیه |
|---|
| فرکانس خروجی | ۰ تا ۴۰۰ هرتز |
|---|
| راکتور DC داخلی | ندارد |
|---|
| چاپر ترمز داخلی | دارد |
|---|
| درجه حفاظت بدنه | IP20 |
|---|
| کیپد | ثابت |
|---|
| روش خنک‌کاری | خنک‌کاری با فن |
|---|
| ابعاد کلی | 220 × 345 × 187 میلی‌متر |
|---|
| وزن | ۷٫۹۶ کیلوگرم |
|---|
| دمای محیط | منفی ۱۰ تا مثبت ۵۰ درجه سانتی‌گراد، با رعایت شرایط کاهش ظرفیت |
|---|
| PLC در نسخه پایه | ندارد |
|---|
| رابط ارتباطی | RS-485 |
|---|
| پروتکل ارتباطی | Modbus RTU، LS INV485 |
|---|
تفسیر توان، جریان و اضافه‌بار
توان HD و ND چه تفاوتی دارند؟
توان ۱۸٫۵ کیلووات در حالت HD با ظرفیت اضافه‌بار بیشتر تعریف می‌شود و توان ۲۲ کیلووات به حالت ND تعلق دارد. این دو عدد، دو مبنای متفاوت بارگذاری یک درایو هستند. انتخاب بین آن‌ها به جریان موتور، گشتاور شروع حرکت و شدت تغییرات بار وابسته است. توان بالاتر ND را نباید با اضافه‌بار مجاز HD ترکیب کرد.
جریان خروجی و ظرفیت واقعی موتور
جریان خروجی این مدل HD: ۳۹ آمپر؛ ND: ۴۵ آمپر است. جریان نامی موتور در ولتاژ و اتصال مورد استفاده باید با ظرفیت متناظر درایو مقایسه شود. انتخاب فقط از روی کیلووات ممکن است نیاز جریان یک موتور یا شرایط کاهش ظرفیت در محیط واقعی را نادیده بگیرد.
جریان ورودی و تغذیه تابلو
جریان ورودی اعلام‌شده HD: ۴۴٫۵ آمپر؛ ND: ۵۱٫۹ آمپر است. این مقدار برای بررسی تغذیه تابلو اهمیت دارد و با جریان خروجی موتور یکسان فرض نمی‌شود. انتخاب کابل، تجهیزات حفاظتی و اجزای ورودی باید با جدول و الزامات نصب سازنده انجام شود؛ جریان درج‌شده به‌تنهایی تعیین‌کننده اندازه همه این تجهیزات نیست.
معنای اضافه‌بار و محدودیت زمانی آن
تحمل اضافه‌بار این مدل HD: ۱۵۰ درصد جریان نامی برای ۶۰ ثانیه؛ ND: ۱۲۰ درصد جریان نامی برای ۶۰ ثانیه است. این ظرفیت برای گذر از وضعیت‌های کوتاه‌مدت تعریف می‌شود و مجوز کار دائمی با همان جریان نیست. دفعات تکرار اضافه‌بار، دمای محیط و شرایط خنک‌کاری نیز بر ارزیابی کاربرد اثر دارند.
ولتاژ، فرکانس و سازگاری با موتور
ورودی و خروجی چندفاز
تغذیه این مدل سه‌فاز ۳۸۰ ولت است و خروجی آن برای موتور سه‌فاز، با ولتاژ قابل تنظیم تا ۳۸۰ ولت تعریف شده است. نوع شبکه ورودی و ولتاژ نامی موتور باید با کلاس ولتاژی درایو تطبیق داده شوند. عبارت «صفر تا» در ولتاژ خروجی، به کنترل خروجی درایو مربوط است؛ به معنی پذیرش هر ولتاژ دلخواه در ورودی یا افزایش ولتاژ بالاتر از تغذیه نیست.
بازه فرکانس و اثر آن بر سرعت
بازه اعلام‌شده فرکانس خروجی ۰ تا ۴۰۰ هرتز است. فرکانس به سرعت میدان دوار موتور مربوط می‌شود؛ سرعت واقعی محور به تعداد قطب و لغزش نیز وابسته است. بیشترین فرکانس درایو را نباید بدون بررسی موتور، یاتاقان‌ها و بار مکانیکی به‌عنوان دور مجاز ماشین انتخاب کرد. در کنترل بدون سنسور موتور القایی، راهنمای این خانواده محدوده صفر تا ۱۲۰ هرتز را ذکر می‌کند؛ سقف کلی ۴۰۰ هرتز به همه روش‌های کنترل تعمیم داده نمی‌شود.
روش‌های کنترل و امکانات کاربردی سری G100
کنترل V/F و جبران لغزش
در کنترل V/F، ولتاژ و فرکانس متناسب با یکدیگر تنظیم می‌شوند. این روش برای بسیاری از کاربردهای عمومی قابل استفاده است. جبران لغزش به کاهش افت سرعت ناشی از تغییر بار کمک می‌کند؛ مقدار اثر آن به اطلاعات موتور و تنظیم درست پارامترها وابسته است.
کنترل برداری بدون سنسور و شناسایی موتور
کنترل برداری بدون سنسور، رفتار موتور القایی را با استفاده از مدل موتور تخمین می‌زند و برای بارهایی که پاسخ گشتاور اهمیت بیشتری دارد قابل بررسی است. قابلیت شناسایی خودکار موتور به تنظیم این مدل کمک می‌کند. این روش به معنی اندازه‌گیری مستقیم موقعیت محور یا جایگزینی انکودر در کاربردهای موقعیت‌یابی نیست.
PID و تنظیمات حرکت
کنترل PID برای تنظیم یک کمیت فرایندی با استفاده از فیدبک قابل استفاده است. زمان شتاب و کاهش سرعت، پرش از فرکانس‌های نامطلوب و ورودی‌های چندمنظوره نیز امکان تطبیق رفتار درایو با ماشین را فراهم می‌کنند. انتخاب این تنظیمات باید بر اساس نیاز واقعی فرایند انجام شود.
تفاوت PID، ورودی برنامه‌پذیر و PLC
این مدل در نسخه پایه، PLC داخلی ندارد. PID یک حلقه کنترل برای متغیر فرایندی است و ورودی برنامه‌پذیر، عملکرد یک ترمینال را تعیین می‌کند. این امکانات با اجرای برنامه کامل ماشین در PLC یکسان نیستند. اگر پروژه به منطق چندمرحله‌ای یا تعداد سیگنال بیشتر نیاز دارد، ظرفیت کنترلر بیرونی یا گزینه توسعه سازگار باید جداگانه بررسی شود.
ارتباط با PLC و سامانه مانیتورینگ
رابط RS-485 برای تبادل داده با تجهیزات سازگار استفاده می‌شود و پروتکل‌های معرفی‌شده این مدل شامل Modbus RTU، LS INV485 هستند. RS-485 نام رابط الکتریکی است؛ پروتکل مشخص می‌کند فرمان‌ها و داده‌ها چگونه تفسیر شوند. برای اتصال به PLC یا سامانه مانیتورینگ، نشانی دستگاه، سرعت تبادل، قالب داده و رجیسترهای مربوط باید در هر دو سمت هماهنگ باشند.
در طراحی فرمان، منبع شروع و توقف، مرجع سرعت و وضعیت دستگاه در زمان ازدست‌رفتن ارتباط باید روشن باشد. شبکه صنعتی می‌تواند بخشی از فرمان و پایش را منتقل کند، اما تعداد سیگنال‌های قابل تبادل و عملکردهای پشتیبانی‌شده را باید از راهنمای پروتکل همان درایو تعیین کرد.
آپشن‌ها و تجهیزات جانبی؛ کاربرد هر گزینه
گزینه‌های توسعه بر اساس نیاز پروژه انتخاب می‌شوند و ذکر آن‌ها به معنی نصب بودن یا همراه‌بودن با دستگاه نیست. کارت‌های شبکه نیز جایگزین یکدیگر هستند فقط وقتی که معماری کنترل از پروتکل مربوط پشتیبانی کند؛ تعداد اسلات‌ها و امکان نصب هم‌زمان باید برای کد کامل محصول بررسی شود.
کارت شبکه صنعتی
کارت‌های Profibus DP، CANopen و EtherNet/IP از گزینه‌های معرفی‌شده برای خانواده G100 هستند. این کارت‌ها برای اتصال به شبکه متناظر کنترلر به کار می‌روند و جزو امکانات نصب‌شده روی تمام نسخه‌ها محسوب نمی‌شوند. نوع کارت، پشتیبانی نسخه درایو و فضای نصب باید در سفارش مشخص شود.
راکتور DC، فیلتر و تجهیزات ترمز
راکتور داخلی و تفاوت آن با فیلتر
برای این کد، راکتور DC داخلی در نظر گرفته نشده است. اگر کیفیت شبکه یا الزامات طرح به بررسی راکتور نیاز داشته باشد، امکان استفاده از گزینه سازگار باید مطابق راهنمای همین ظرفیت تعیین شود. نبود راکتور داخلی، به‌تنهایی به معنی ضرورت نصب راکتور خارجی در همه کاربردها نیست. راکتور DC، فیلتر EMC و مقاومت ترمز سه تجهیز با وظیفه متفاوت‌اند: یکی بر رفتار جریان ورودی اثر دارد، دیگری برای مدیریت نویز الکترومغناطیسی است و مقاومت ترمز انرژی برگشتی هنگام کاهش سرعت را به گرما تبدیل می‌کند.
چاپر، مقاومت ترمز و انرژی توقف
این مدل چاپر ترمز داخلی دارد. چاپر، مدار سوئیچ‌کردن انرژی به مقاومت ترمز است و وجود آن به معنی همراه‌بودن مقاومت یا امکان ترمزگیری نامحدود نیست. مقاومت باید از نظر مقدار اهم، توان و چرخه کاری با همین مدل و انرژی توقف هماهنگ انتخاب شود.
نیاز به ترمز اضافی به اینرسی بار، زمان کاهش سرعت، تعداد توقف‌ها و وجود بار بازگرداننده انرژی وابسته است. ترمز تزریق DC نیز با مدار ترمز مقاومتی یکسان نیست. برای انتخاب تجهیزات، شرایط واقعی توقف و ظرفیت حرارتی مجموعه باید مشخص شوند؛ یک عدد توان موتور برای تعیین تمام ملزومات ترمز کافی نیست.
ابعاد، حفاظت بدنه و شرایط نصب
ابعاد، وزن و جانمایی در تابلو
ابعاد کلی بدنه 220 × 345 × 187 میلی‌متر و وزن دستگاه ۷٫۹۶ کیلوگرم است. ابعاد بدنه با فضای موردنیاز نصب یکسان نیست؛ فضای ترمینال‌ها، شعاع خم کابل، گردش هوا و دسترسی سرویس نیز باید در نقشه تابلو لحاظ شوند. محل سوراخ‌های نصب و جهت ابعاد باید از نقشه همین مدل برداشته شود.
درجه حفاظت IP20
IP20 در برابر دسترسی با انگشت و ورود اجسام جامد با اندازه مشخص حفاظت ایجاد می‌کند، اما حفاظت در برابر آب ندارد. برای محیط مرطوب، گردوغبار شدید یا پاشش مایع، محفظه و شرایط نصب باید جداگانه بررسی شوند.
خنک‌کاری و دمای محیط
خنک‌کاری این مدل با فن انجام می‌شود. مسیر ورود و خروج هوا نباید مسدود شود و امکان دسترسی برای بازدید و سرویس فن باید در جانمایی لحاظ شود. گرمای تجهیزات مجاور نیز در دمای داخل تابلو اثر دارد. بازه دمای محیط درج‌شده برای این مدل از منفی ۱۰ تا مثبت ۵۰ درجه سانتی‌گراد است. امکان کار در انتهای بازه، با حفظ جریان نامی در همه شرایط یکسان نیست؛ ضوابط کاهش ظرفیت در دمای بالا، ارتفاع و تنظیمات فرکانس حامل باید از راهنمای سازنده اعمال شوند.
کیپد و دسترسی اپراتور
کیپد این نسخه ثابت است و برای مشاهده وضعیت و تنظیمات روی بدنه استفاده می‌شود. اگر دسترسی از روی درِ تابلو لازم باشد، امکان استفاده از کیپد بیرونی و کابل سازگار باید جداگانه بررسی شود.
کاربردها و معیار انتخاب برای پروژه
برای نوار نقاله، ماشین بسته‌بندی و تجهیزات عمومی صنعتی می‌توان این سری را بر اساس جریان موتور و نیاز گشتاور بررسی کرد. در نوار نقاله، راه‌اندازی زیر بار و دفعات توقف اهمیت دارد؛ در ماشین بسته‌بندی، هماهنگی فرمان سرعت و زمان شتاب‌گیری مهم‌تر می‌شود. صرف مشابه‌بودن توان دو موتور، یکسان‌بودن نیاز آن‌ها به درایو را ثابت نمی‌کند.
برای این مدل، ابتدا حالت کاری HD یا ND را متناسب با بار تعیین کنید و سپس جریان موتور را با همان حالت مقایسه کنید. پس از آن، نوع فرمان، نیاز شبکه، زمان توقف و شرایط محیطی را مشخص کنید. این ترتیب کمک می‌کند انتخاب تجهیزات جانبی از نیاز واقعی پروژه پیروی کند.
سؤالات متداول درباره اینورتر G100
آیا این مدل برای موتور با توان ۱۸٫۵ کیلووات کافی است؟
توان ۱۸٫۵ کیلووات مبنای اولیه است، اما پاسخ نهایی به جریان پلاک، نوع بار و شرایط کاهش ظرفیت بستگی دارد. جریان و اضافه‌بار باید با حالت HD متناظر مقایسه شوند؛ ظرفیت ND معیار دیگری دارد.
آیا با برق تک‌فاز کار می‌کند؟
خیر؛ ورودی معرفی‌شده برای این کد سه‌فاز ۳۸۰ ولت است. مشخصات مدل‌های تک‌فاز همین برند را نباید به این محصول تعمیم داد.
آیا می‌توان از توان بالاتر ND برای هر بار استفاده کرد؟
خیر. توان ND همراه با جریان و محدودیت اضافه‌بار همان حالت تعریف شده است. برای بار با گشتاور شروع زیاد یا تغییرات شدید، نیاز بار باید با ظرفیت متناظر ارزیابی شود.
آیا کارت‌ها و مقاومت ترمز همراه دستگاه هستند؟
وجود نام یک کارت یا قابلیت در کاتالوگ به معنی تحویل آن در بسته پایه نیست. فهرست اقلام سفارش باید شامل کارت موردنیاز، مقاومت یا واحد ترمز، کابل و ملزومات لازم باشد.
آیا می‌توان بدون تغییر تابلو جایگزین درایو قبلی کرد؟
تنها با یکسان‌بودن توان نمی‌توان این نتیجه را گرفت. ولتاژ، جریان، ابعاد نصب، نوع سیگنال‌های فرمان، پروتکل ارتباطی و تجهیزات ترمز باید با درایو و تابلو موجود تطبیق داده شوند.
برای استعلام مدل و تجهیزات لازم چه اطلاعاتی نیاز است؟
کد کامل محصول، تصویر پلاک موتور، نوع شبکه برق، شرح بار و زمان‌های حرکت و توقف را آماده کنید. در صورت نیاز به شبکه یا فیدبک، مدل کنترلر، پروتکل و مشخصات انکودر یا سنسور را نیز اعلام کنید.
خرید و استعلام قیمت اینورتر LSLV0185G100-4EOFN از آوا الکتریک
برای استعلام قیمت و موجودی اینورتر ال‌اس G100 مدل LSLV0185G100-4EOFN، کد کامل LSLV0185G100-4EOFN را همراه با مشخصات موتور و کاربرد برای آوا الکتریک ارسال کنید. پسوندهای مدل را در استعلام حفظ کنید؛ تفاوت در نوع تغذیه، محفظه، رابط ارتباطی یا تجهیزات داخلی می‌تواند انتخاب نهایی را تغییر دهد.
قیمت و اقلام قابل تحویل باید برای همان نسخه و تجهیزات درخواست‌شده مشخص شوند. اگر پروژه به کارت شبکه، فیدبک، تجهیزات ترمز یا کیپد بیرونی نیاز دارد، این موارد را جداگانه در استعلام ذکر کنید تا پیکربندی پیشنهادی با نیاز واقعی ماشین تطبیق داده شود.
