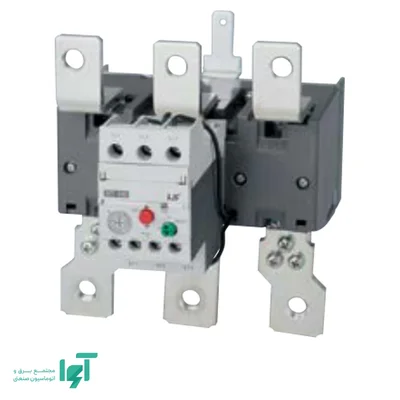

بی‌متال ال اس LS مدل MT-400/3H - 200~330 از سری MT، رله اضافه‌بار حرارتی سه‌پل با محدوده تنظیم دویست تا سیصد‌وسی آمپر است. این قطعه جریان مسیر موتور را از نظر اضافه‌بار پایش می‌کند و با تغییر وضعیت کنتاکت فرمان، مدار بوبین کنتاکتور را قطع می‌کند. از این رو نقش آن در راه‌انداز موتور با کنتاکتور و کلید حفاظت اتصال کوتاه متفاوت است.
محدوده تنظیم و رفتار حرارتی
محدوده دویست تا سیصد‌وسی آمپر بازه تنظیم حفاظت است و نباید با جریان مجاز یک موتور مشخص بدون بررسی پلاک آن یکسان فرض شود. تنظیم باید بر مبنای جریان نامی موتور و محل قرارگیری بی‌متال در مدار انجام شود. در مدار ستاره‌مثلث، قرارگیری در مسیر خط یا داخل شاخه سیم‌پیچ بر مقدار تنظیم اثر دارد؛ انتخاب یک ضریب ثابت بدون توجه به نقشه صحیح نیست.
با افزایش جریان، گرمای تولیدشده در عناصر حرارتی باعث تغییر شکل تیغه‌های بی‌متال و تحریک مکانیزم قطع می‌شود. هرچه اضافه‌بار بیشتر باشد زمان عملکرد کوتاه‌تر می‌شود؛ به همین دلیل عبور کوتاه‌مدت جریان راه‌اندازی و اضافه‌بار ماندگار آثار یکسانی ندارند. وضعیت حرارتی قبلی موتور و رله نیز در زمان قطع مؤثر است.
ساختار سه‌پل، نوع رله و کلاس تریپ
پسوند 3H به ساختار سه‌پل با سه عنصر حرارتی از نوع غیردیفرانسیلی مربوط است. این ساختار نباید با مدل‌های دیفرانسیلی 3K یا 3D یکسان معرفی شود یا حفاظت اختصاصی حساس به قطع فاز به آن نسبت داده شود. کلاس تریپ این خانواده 10A است؛ این عنوان یک رده زمان عملکرد تحت شرایط آزمون است و به معنای قطع ثابت پس از ده ثانیه در هر اضافه‌بار نیست.
بی‌متال برای قطع مستقیم جریان شدید اتصال کوتاه طراحی نشده است. انتخاب فیوز یا کلید بالادست و هماهنگی آن با کنتاکتور و رله باید بر اساس جریان اتصال کوتاه محل نصب و ترکیب تأییدشده سازنده انجام شود.
کنتاکت فرمان و بازنشانی
آرایش فرمان شامل یک کنتاکت باز در حالت عادی و یک کنتاکت بسته در حالت عادی است. کنتاکت بسته در مسیر بوبین کنتاکتور قرار می‌گیرد تا پس از تریپ فرمان توقف ایجاد شود؛ کنتاکت باز می‌تواند به چراغ هشدار یا ورودی کنترلر متصل شود. این خروجی‌ها جایگزین کنتاکت‌های قدرت نیستند.
امکان انتخاب ریست دستی یا خودکار در این خانواده وجود دارد. ریست خودکار باید با منطق جلوگیری از راه‌اندازی ناخواسته هماهنگ شود. پس از عملکرد رله، علت اضافه‌بار بررسی و زمان لازم برای سردشدن طی شود؛ افزایش تنظیم برای حذف تریپ، بدون رفع علت بار اضافی، حفاظت موتور را تضعیف می‌کند.
ابعاد و هماهنگی مکانیکی
ابعاد بدنه برابر با عرض صد‌وپنجاه‌ویک، ارتفاع صد‌وهفتاد‌ویک و عمق صد‌ونود‌وهشت میلی‌متر است. کنتاکتورهای متناظر این خانواده عبارت‌اند از MC-265a، MC-330a، MC-400a. سازگاری مکانیکی، بازه جریان قابل تنظیم و ظرفیت واقعی کنتاکتور باید هم‌زمان بررسی شوند؛ نصب‌شدن دو قطعه روی یکدیگر به‌تنهایی کفایت الکتریکی مجموعه را ثابت نمی‌کند.
خرید از آوا الکتریک
برای خرید MT-400/3H - 200~330 از آوا الکتریک، محدوده تنظیم، پسوند 3H، کد کنتاکتور و روش ریست مورد نیاز را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
