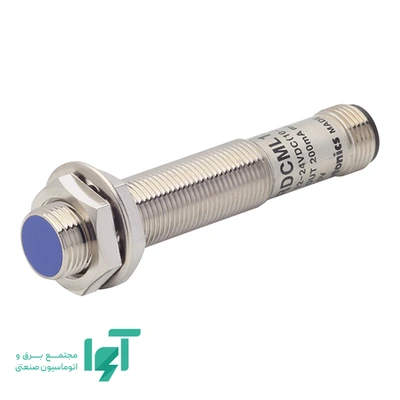

سنسور القایی بردبلند آتونیکس PRDCML12-4DN از سری PRD برای اعلام رسیدن قطعه یا حامل فلزی به محل تعیین‌شده به کار می‌رود. این مدل با فاصله تشخیص نامی چهار میلی‌متر، بدنه استوانه‌ای رزوه‌دار M12 و خروجی سه سیم NPN، حضور فلز را بدون برخورد مکانیکی به مدار کنترل اعلام می‌کند. عملکرد خروجی NO است؛ یعنی با قرارگرفتن فلز در محدوده تشخیص، خروجی فعال می‌شود. اتصال کانکتوری، جداکردن سنسور از کابل رابط را هنگام سرویس آسان می‌کند.
برد بلند و اثر آن بر انتخاب محل نصب
برد نامی چهار میلی‌متر در بدنه M12، برای باقی‌گذاشتن فاصله بیشتر میان هدف و سر سنسور اهمیت دارد. این فاصله را همراه با اندازه هدف، لقی مکانیزم و فلزات اطراف بسنجید؛ افزایش برد، مجوز حذف فضای نصب یا نشانه دقت بیشتر در اندازه‌گیری نیست.
فاصله چهار میلی‌متری و رفتار سنسور در برابر فلز
در روش القایی، نزدیک‌شدن فلز به میدان جلوی سطح حساس، وضعیت مدار تشخیص را تغییر می‌دهد. سنسور این تغییر را به یک خروجی قطع و وصل تبدیل می‌کند؛ بنابراین برای اعلام حضور یا رسیدن به نقطه مشخص مناسب است، اما فاصله لحظه‌ای قطعه را به‌صورت یک مقدار پیوسته گزارش نمی‌کند. رنگ قطعه یا نور محیط، مبنای این روش تشخیص نیست.
فاصله نامی چهار میلی‌متر، مبنای انتخاب اولیه است. جنس، اندازه و ضخامت هدف روی فاصله واقعی اثر می‌گذارند؛ بردی که برای هدف آهنی استاندارد اعلام می‌شود را نباید برای یک قطعه کوچک آلومینیومی یا مسی بدون آزمون تکرار کرد. برای تنظیم دستگاه، همان قطعه‌ای را مقابل سنسور قرار دهید که در تولید استفاده خواهد شد و عبور آن را در بدترین موقعیت مکانیکی آزمایش کنید.
در انتخاب محل نصب، میان قطعه و سطح حساس فاصله‌ای پایدار باقی بگذارید. تنظیم درست در حالت توقف کافی نیست؛ تاب قطعه، لقی مکانیزم و لرزش پایه هنگام حرکت نیز باید در محدوده آزمون قرار بگیرند. افزایش برد نامی به‌خودی‌خود به معنی تشخیص قطعات کوچک‌تر یا دقت بیشتر در توقف دستگاه نیست.
نصب Flush در پایه فلزی
این نسخه در گروه Flush قرار دارد، اما در سری بردبلند PRD این عنوان به معنی مجازبودن هم‌ترازی کامل سر سنسور با هر پایه فلزی نیست. نقشه نصب برای این اندازه بدنه، بیرون‌زدگی مشخصی نسبت به فلز اطراف در نظر می‌گیرد. جای سطح حساس و فضای آزاد مقابل آن را طبق نقشه همین مدل اجرا کنید تا پایه فلزی روی میدان تشخیص اثر نامطلوب نگذارد.
رزوه M12 برای جای‌گیری در پایه‌های باریک و نقاط نزدیک به قطعه اهمیت دارد. قطر بدنه دوازده میلی‌متر و طول اعلام‌شده آن شصت‌وهشت ممیز پنج میلی‌متر است. این دو عدد به قطر و طول بدنه مربوط‌اند؛ فضای لازم برای مهره، سوکت و خم کابل رابط را نیز در نقشه نصب حساب کنید. برای جایگزینی سنسور موجود، طول قابل استفاده رزوه و موقعیت سطح حساس را با قطعه قبلی تطبیق دهید.
وقتی چند سنسور در کنار یکدیگر نصب می‌شوند، میدان آن‌ها می‌تواند بر هم اثر بگذارد. فاصله لازم به اندازه بدنه و آرایش روبه‌رو یا موازی وابسته است. پایه را پس از تنظیم محکم کنید و آزمون تشخیص را با روشن‌بودن سنسورهای مجاور تکرار کنید؛ به‌این‌ترتیب اثر نصب واقعی در نتیجه دیده می‌شود.
بدنه بلند و فضای موردنیاز پشت پایه
طول شصت‌وهشت ممیز پنج میلی‌متری بدنه هنگام عبور سنسور از پایه یا تنظیم موقعیت سطح حساس اهمیت دارد. طول بیشتر می‌تواند جانمایی در بعضی پایه‌ها را آسان کند، اما میزان رزوه قابل استفاده و فضای پشت پایه باید از نقشه مکانیکی کنترل شود. بلندترشدن بدنه به معنی افزایش فاصله تشخیص نیست؛ برد این مدل همان چهار میلی‌متر است.
برای مقایسه، مدل PRDCM12-4DN با همان فاصله تشخیص، نوع خروجی، عملکرد و روش اتصال، طول بدنه پنجاه‌وشش میلی‌متر دارد. تفاوت طول باید در نقشه نصب و محل قرارگیری سطح حساس سنجیده شود؛ انتخاب بین این دو مدل، صرفاً از روی رزوه مشترک M12 انجام نمی‌شود.
خروجی NPN و اتصال به مدار کنترل
خروجی NPN هنگام فعال‌شدن، جریان ورودی یا بار سازگار را به سمت صفر ولت می‌کشد؛ این رفتار «سینک» نام دارد. ورودی کنترلر باید متناسب با همین جهت جریان سیم‌بندی شده باشد. فقط داشتن ورودی دیجیتال روی PLC کافی نیست؛ اتصال پایه مشترک ورودی‌ها و نوع مدار داخلی ماژول نیز در سازگاری نقش دارند.
مدار این نسخه سه سیم دارد؛ تغذیه و مسیر سیگنال خروجی وظایف جداگانه دارند. خروجی ترانزیستوری را مانند کنتاکت آزاد رله در نظر نگیرید. جایگزینی با نوع PNP فقط با معکوس‌کردن صفر و یک در برنامه حل نمی‌شود، زیرا جهت عبور جریان عوض می‌شود. اتصال نهایی را بر اساس نقشه سنسور و ورودی کنترلر انجام دهید.
عملکرد NO در برنامه دستگاه
در عملکرد NO، با حضور فلز خروجی فعال می‌شود و پس از دورشدن فلز از محدوده تشخیص، خروجی به حالت غیرفعال برمی‌گردد. این منطق برای اعلام رسیدن حامل یا حضور قطعه در محل مونتاژ روشن و مستقیم است. در برنامه شمارش، تغییر وضعیت را ثبت کنید تا یک قطعه متوقف‌شده در مقابل سنسور چند بار شمرده نشود.
برای شمارش قطعات پشت‌سرهم باید بین دو هدف، فاصله‌ای وجود داشته باشد که سنسور دوباره نبود فلز را تشخیص دهد. اگر یک سطح فلزی پیوسته از مقابل سنسور بگذرد، طولانی‌شدن حالت فعال به معنی چند قطعه جداگانه نیست.
تغذیه و مسیر اتصال الکتریکی
منوال این نسخه، تغذیه نامی دوازده تا بیست‌وچهار ولت و محدوده کاری ده تا سی ولت جریان مستقیم را اعلام می‌کند. ورودی کنترلر و بار نیز باید با ولتاژ مدار سازگار باشند؛ مجازبودن ولتاژ برای سنسور به‌تنهایی سازگاری کل مدار را ثابت نمی‌کند. افت ولتاژ کابل و کیفیت منبع را در طول مسیر نصب در نظر بگیرید.
اتصال کانکتوری اجازه می‌دهد سنسور هنگام سرویس از کابل رابط جدا شود. برای استفاده از این مزیت، فضای بازکردن سوکت و شعاع خم کابل را در پشت سنسور باقی بگذارید. ظاهر مشابه کانکتور کافی نیست؛ آرایش پایه‌ها، ولتاژ و مدار کابل رابط باید با کد کامل سنسور تطبیق داشته باشند. وجود سوکت روی سنسور نیز به‌تنهایی به معنی همراه‌بودن کابل رابط در بسته نیست.
مسیر سیگنال را با توجه به طراحی تابلو از کابل قدرت موتور و خروجی اینورتر جدا کنید. پس از سیم‌بندی، وضعیت ورودی کنترلر را هنگام روشن‌بودن تجهیزات قدرت نیز ببینید. عملکرد درست در حالت توقف ماشین، اثر نویز و لرزش در شرایط کار را نشان نمی‌دهد.
راه‌اندازی و بررسی نشانگر
نشانگر عملکرد این مدل LED قرمز است. ابتدا با خارج‌کردن هدف از میدان و سپس نزدیک‌کردن قطعه واقعی، تغییر وضعیت نشانگر و ورودی کنترلر را بررسی کنید. معیار نهایی، دریافت درست سیگنال با منطق NO در کنترلر است؛ مشاهده چراغ روی سنسور به‌تنهایی پیوستگی سیم‌کشی تا تابلو را ثابت نمی‌کند.
پس از تثبیت پایه، آزمون را با سرعت و مسیر واقعی دستگاه تکرار کنید. اگر تشخیص در مرز فاصله ناپایدار است، فاصله هدف، فلزات اطراف، لقی پایه و تجمع براده را بررسی کنید. برای پالس‌های کوتاه، زمان پاسخ سنسور، فیلتر ورودی و روش خواندن PLC باید با هم هماهنگ باشند؛ از فاصله تشخیص نمی‌توان سرعت مجاز شمارش را نتیجه گرفت.
معیار انتخاب و جایگزینی در ماشین
برای کنترل موقعیت قطعه فلزی در ماشین مونتاژ یا جابه‌جایی، ترکیب فاصله چهار میلی‌متری، نصب Flush و خروجی سه سیم NPN باید با دستگاه هماهنگ باشد. در این سری، عنوان Flush باید همراه با نقشه بیرون‌زدگی مجاز از پایه فلزی تفسیر شود. دسترسی به کانکتور نیز در سرعت تعویض بعدی اثر دارد.
در مقایسه با گزینه دیگر، ابتدا نوع خروجی و عملکرد را تطبیق دهید، سپس برد، رزوه، طول بدنه و روش اتصال را کنترل کنید. هم‌اندازه‌بودن بدنه به معنی یکسان‌بودن مدار نیست. اگر هدف پلاستیک، شیشه یا ماده غیرفلزی است، تشخیص مستقیم آن با روش القایی انجام نمی‌شود؛ در آن کاربرد باید فناوری مناسب یا یک نشانگر فلزی متصل به مکانیزم انتخاب شود.
پرسش‌های متداول
چرا سنسور قطعه آزمایشی را می‌بیند ولی قطعه واقعی را نه؟
ممکن است جنس یا سطح مؤثر دو قطعه متفاوت باشد، یا قطعه واقعی از لبه میدان عبور کند. موقعیت قطعه، فاصله و فلزات اطراف را با نمونه واقعی بررسی کنید. افزایش اندازه هدف فلزی یا اصلاح مسیر عبور، باید بر اساس آزمون همان دستگاه انجام شود.
آیا می‌توان NPN را بدون تغییر سیم‌بندی جایگزین خروجی دیگر کرد؟
جهت جریان دو نوع خروجی متفاوت است. حتی اگر برد و رزوه برابر باشند، ورودی کنترلر و اتصال مشترک آن باید با خروجی جدید سازگار باشند. تغییر منطق برنامه، جای اصلاح ناسازگاری الکتریکی را نمی‌گیرد.
آیا هر کابل رابطی که به سوکت متصل شود مناسب است؟
خیر. اتصال مکانیکی تنها یکی از شرایط است. آرایش پایه‌ها، مدار دو‌سیم یا سه‌سیم، شرایط کابل و مشخصات ورودی باید هم‌زمان تطبیق داده شوند. کد کامل سنسور و کابل رابط را هنگام سفارش اعلام کنید.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت PRDCML12-4DN، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، جنس و اندازه هدف، فاصله نصب، نوع ورودی کنترلر و وجود فلزات اطراف پایه را نیز بفرستید. در تعویض تجهیز، عکس پلاک و اتصال سنسور قبلی به بررسی سازگاری کمک می‌کند.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. موجودی، قیمت و اقلام سفارش باید برای همین کد کامل استعلام شوند.
