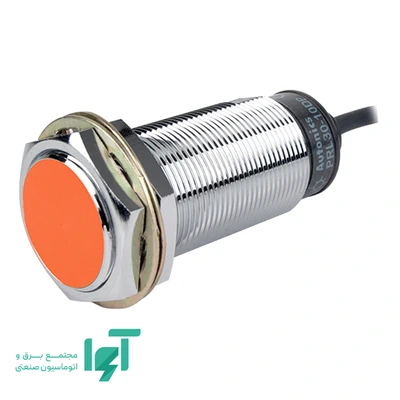

سنسور القایی آتونیکس PRL30-10DP2 برای کنترل موقعیت حامل یا صفحه فلزی با فاصله از سطح سنسور به کار می‌رود. این مدل با فاصله تشخیص نامی ده میلی‌متر، بدنه استوانه‌ای رزوه‌دار M30 و خروجی سه سیم PNP، حضور فلز را بدون برخورد مکانیکی به مدار کنترل اعلام می‌کند. عملکرد خروجی NC است؛ یعنی در نبود فلز خروجی فعال است و با ورود فلز به محدوده تشخیص غیرفعال می‌شود. اتصال این نسخه کابلی است و مسیر کابل تا محل اتصال تابلو باید در جانمایی پیش‌بینی شود.
فاصله ده میلی‌متری و رفتار سنسور در برابر فلز
در روش القایی، نزدیک‌شدن فلز به میدان جلوی سطح حساس، وضعیت مدار تشخیص را تغییر می‌دهد. سنسور این تغییر را به یک خروجی قطع و وصل تبدیل می‌کند؛ بنابراین برای اعلام حضور یا رسیدن به نقطه مشخص مناسب است، اما فاصله لحظه‌ای قطعه را به‌صورت یک مقدار پیوسته گزارش نمی‌کند. رنگ قطعه یا نور محیط، مبنای این روش تشخیص نیست.
فاصله نامی ده میلی‌متر، مبنای انتخاب اولیه است. جنس، اندازه و ضخامت هدف روی فاصله واقعی اثر می‌گذارند؛ بردی که برای هدف آهنی استاندارد اعلام می‌شود را نباید برای یک قطعه کوچک آلومینیومی یا مسی بدون آزمون تکرار کرد. برای تنظیم دستگاه، همان قطعه‌ای را مقابل سنسور قرار دهید که در تولید استفاده خواهد شد و عبور آن را در بدترین موقعیت مکانیکی آزمایش کنید.
در انتخاب محل نصب، میان قطعه و سطح حساس فاصله‌ای پایدار باقی بگذارید. تنظیم درست در حالت توقف کافی نیست؛ تاب قطعه، لقی مکانیزم و لرزش پایه هنگام حرکت نیز باید در محدوده آزمون قرار بگیرند. افزایش برد نامی به‌خودی‌خود به معنی تشخیص قطعات کوچک‌تر یا دقت بیشتر در توقف دستگاه نیست.
نصب Flush در پایه فلزی
این مدل برای نصب هم‌سطح طراحی شده است. در نصب درست، می‌توان سطح تشخیص را طبق نقشه سازنده هم‌تراز سطح فلز اطراف قرار داد؛ این ویژگی به جاگذاری سنسور داخل پایه و کاهش بیرون‌زدگی آن کمک می‌کند. هم‌سطح‌بودن به معنی پوشاندن جلوی سنسور با ورق فلزی نیست؛ مسیر میان سطح حساس و قطعه هدف باید آزاد بماند.
رزوه M30 برای نصب روی پایه‌ای با فضای کافی برای بدنه و تنظیم فاصله اهمیت دارد. قطر بدنه سی میلی‌متر و طول اعلام‌شده آن هشتاد میلی‌متر است. این دو عدد به قطر و طول بدنه مربوط‌اند؛ فضای لازم برای مهره، خروج و خم کابل را نیز در نقشه نصب حساب کنید. برای جایگزینی سنسور موجود، طول قابل استفاده رزوه و موقعیت سطح حساس را با قطعه قبلی تطبیق دهید.
وقتی چند سنسور در کنار یکدیگر نصب می‌شوند، میدان آن‌ها می‌تواند بر هم اثر بگذارد. فاصله لازم به اندازه بدنه و آرایش روبه‌رو یا موازی وابسته است. پایه را پس از تنظیم محکم کنید و آزمون تشخیص را با روشن‌بودن سنسورهای مجاور تکرار کنید؛ به‌این‌ترتیب اثر نصب واقعی در نتیجه دیده می‌شود.
بدنه بلند و فضای موردنیاز پشت پایه
طول هشتاد میلی‌متری بدنه هنگام عبور سنسور از پایه یا تنظیم موقعیت سطح حساس اهمیت دارد. طول بیشتر می‌تواند جانمایی در بعضی پایه‌ها را آسان کند، اما میزان رزوه قابل استفاده و فضای پشت پایه باید از نقشه مکانیکی کنترل شود. بلندترشدن بدنه به معنی افزایش فاصله تشخیص نیست؛ برد این مدل همان ده میلی‌متر است.
برای مقایسه، مدل PR30-10DP2 با همان فاصله تشخیص، نوع خروجی، عملکرد و روش اتصال، طول بدنه پنجاه‌وهشت میلی‌متر دارد. تفاوت طول باید در نقشه نصب و محل قرارگیری سطح حساس سنجیده شود؛ انتخاب بین این دو مدل، صرفاً از روی رزوه مشترک M30 انجام نمی‌شود.
خروجی PNP و اتصال به مدار کنترل
خروجی PNP هنگام فعال‌شدن، جریان را از سمت مثبت تغذیه به ورودی یا بار سازگار می‌دهد؛ این رفتار «سورس» نام دارد. ورودی کنترلر باید بتواند این جریان را دریافت کند و مسیر برگشت آن مطابق نقشه ماژول برقرار باشد. هنگام انتخاب PLC، نوع مدار ورودی و اتصال پایه مشترک را با سنسور تطبیق دهید.
مدار این نسخه سه سیم دارد؛ تغذیه و مسیر سیگنال خروجی وظایف جداگانه دارند. خروجی ترانزیستوری را مانند کنتاکت آزاد رله در نظر نگیرید. جایگزینی با نوع NPN فقط با معکوس‌کردن صفر و یک در برنامه حل نمی‌شود، زیرا جهت عبور جریان عوض می‌شود. اتصال نهایی را بر اساس نقشه سنسور و ورودی کنترلر انجام دهید.
عملکرد NC در برنامه دستگاه
در عملکرد NC، خروجی در نبود فلز فعال است و با تشخیص فلز غیرفعال می‌شود. بنابراین رویداد رسیدن قطعه می‌تواند با افت سیگنال ورودی ثبت شود. برنامه دستگاه باید همین ترتیب را انتظار داشته باشد؛ استفاده از منطق مدل NO بدون اصلاح برنامه، معنی حضور و نبود قطعه را برعکس می‌کند.
غیرفعال‌شدن ورودی به‌تنهایی علت رویداد را مشخص نمی‌کند. حضور فلز، قطع تغذیه یا اشکال مسیر سیگنال می‌توانند در مدارهای مختلف نتیجه مشابهی در ورودی ایجاد کنند. خروجی NC جای تشخیص اختصاصی خطای کابل یا سامانه ایمنی را نمی‌گیرد.
تغذیه و مسیر اتصال الکتریکی
ولتاژهای نامی تغذیه این مدل، دوازده و بیست‌وچهار ولت جریان مستقیم هستند. منبع، ورودی کنترلر و بار باید با ولتاژ انتخاب‌شده سازگار باشند. افت ولتاژ کابل و کیفیت منبع در عملکرد مدار نقش دارند. مقادیر نامی انتخاب، به‌تنهایی حد پایین و بالای بازه کاری را بیان نمی‌کنند.
در نسخه کابلی، برای تعویض سنسور باید به محل اتصال انتهای کابل دسترسی داشته باشید. مسیر را با طول واقعی عبور از پایه و کانال اندازه بگیرید و نزدیک سنسور مهار مناسب ایجاد کنید تا کشش کابل، موقعیت آن را تغییر ندهد. کابل را از لبه تیز و قسمت متحرکی که می‌تواند آن را بفشارد دور نگه دارید.
مسیر سیگنال را با توجه به طراحی تابلو از کابل قدرت موتور و خروجی اینورتر جدا کنید. پس از سیم‌بندی، وضعیت ورودی کنترلر را هنگام روشن‌بودن تجهیزات قدرت نیز ببینید. عملکرد درست در حالت توقف ماشین، اثر نویز و لرزش در شرایط کار را نشان نمی‌دهد.
راه‌اندازی و بررسی نشانگر
نشانگر عملکرد این مدل LED قرمز است. ابتدا با خارج‌کردن هدف از میدان و سپس نزدیک‌کردن قطعه واقعی، تغییر وضعیت نشانگر و ورودی کنترلر را بررسی کنید. معیار نهایی، دریافت درست سیگنال با منطق NC در کنترلر است؛ مشاهده چراغ روی سنسور به‌تنهایی پیوستگی سیم‌کشی تا تابلو را ثابت نمی‌کند.
پس از تثبیت پایه، آزمون را با سرعت و مسیر واقعی دستگاه تکرار کنید. اگر تشخیص در مرز فاصله ناپایدار است، فاصله هدف، فلزات اطراف، لقی پایه و تجمع براده را بررسی کنید. برای پالس‌های کوتاه، زمان پاسخ سنسور، فیلتر ورودی و روش خواندن PLC باید با هم هماهنگ باشند؛ از فاصله تشخیص نمی‌توان سرعت مجاز شمارش را نتیجه گرفت.
معیار انتخاب و جایگزینی در ماشین
برای کنترل موقعیت قطعه فلزی در ماشین مونتاژ یا جابه‌جایی، ترکیب فاصله ده میلی‌متری، نصب Flush و خروجی سه سیم PNP باید با دستگاه هماهنگ باشد. نصب هم‌سطح زمانی مزیت دارد که سر سنسور باید در پایه فلزی جا بگیرد. دسترسی به مسیر کابل و محل اتصال آن، سرویس بعدی را آسان‌تر می‌کند.
در مقایسه با گزینه دیگر، ابتدا نوع خروجی و عملکرد را تطبیق دهید، سپس برد، رزوه، طول بدنه و روش اتصال را کنترل کنید. هم‌اندازه‌بودن بدنه به معنی یکسان‌بودن مدار نیست. اگر هدف پلاستیک، شیشه یا ماده غیرفلزی است، تشخیص مستقیم آن با روش القایی انجام نمی‌شود؛ در آن کاربرد باید فناوری مناسب یا یک نشانگر فلزی متصل به مکانیزم انتخاب شود.
پرسش‌های متداول
چرا سنسور قطعه آزمایشی را می‌بیند ولی قطعه واقعی را نه؟
ممکن است جنس یا سطح مؤثر دو قطعه متفاوت باشد، یا قطعه واقعی از لبه میدان عبور کند. موقعیت قطعه، فاصله و فلزات اطراف را با نمونه واقعی بررسی کنید. افزایش اندازه هدف فلزی یا اصلاح مسیر عبور، باید بر اساس آزمون همان دستگاه انجام شود.
آیا می‌توان PNP را بدون تغییر سیم‌بندی جایگزین خروجی دیگر کرد؟
جهت جریان دو نوع خروجی متفاوت است. حتی اگر برد و رزوه برابر باشند، ورودی کنترلر و اتصال مشترک آن باید با خروجی جدید سازگار باشند. تغییر منطق برنامه، جای اصلاح ناسازگاری الکتریکی را نمی‌گیرد.
اگر چراغ سنسور تغییر کند ولی PLC تغییری نشان ندهد، از کجا شروع کنیم؟
ابتدا تغذیه، اتصال مشترک ورودی، نوع خروجی و مسیر سیگنال را بررسی کنید. سپس منطق NO یا NC و فیلتر ورودی را کنترل کنید. وقتی چراغ به حضور هدف واکنش دارد، تغییر تصادفی فاصله جای بررسی مدار الکتریکی را نمی‌گیرد.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت PRL30-10DP2، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، جنس و اندازه هدف، فاصله نصب، نوع ورودی کنترلر و وجود فلزات اطراف پایه را نیز بفرستید. در تعویض تجهیز، عکس پلاک و اتصال سنسور قبلی به بررسی سازگاری کمک می‌کند.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. موجودی، قیمت و اقلام سفارش باید برای همین کد کامل استعلام شوند.
