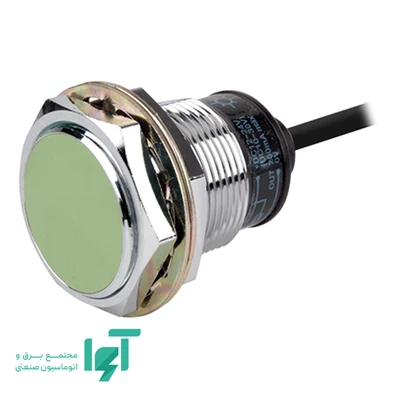

سنسور القایی آتونیکس PRT30-10DO برای کنترل موقعیت حامل یا صفحه فلزی با فاصله از سطح سنسور به کار می‌رود. این مدل با فاصله تشخیص نامی ده میلی‌متر، بدنه استوانه‌ای رزوه‌دار M30 و خروجی دو سیم جریان مستقیم، حضور فلز را بدون برخورد مکانیکی به مدار کنترل اعلام می‌کند. عملکرد خروجی NO است؛ یعنی با قرارگرفتن فلز در محدوده تشخیص، خروجی فعال می‌شود. اتصال این نسخه کابلی است و مسیر کابل تا محل اتصال تابلو باید در جانمایی پیش‌بینی شود.
فاصله ده میلی‌متری و رفتار سنسور در برابر فلز
در روش القایی، نزدیک‌شدن فلز به میدان جلوی سطح حساس، وضعیت مدار تشخیص را تغییر می‌دهد. سنسور این تغییر را به یک خروجی قطع و وصل تبدیل می‌کند؛ بنابراین برای اعلام حضور یا رسیدن به نقطه مشخص مناسب است، اما فاصله لحظه‌ای قطعه را به‌صورت یک مقدار پیوسته گزارش نمی‌کند. رنگ قطعه یا نور محیط، مبنای این روش تشخیص نیست.
فاصله نامی ده میلی‌متر، مبنای انتخاب اولیه است. جنس، اندازه و ضخامت هدف روی فاصله واقعی اثر می‌گذارند؛ بردی که برای هدف آهنی استاندارد اعلام می‌شود را نباید برای یک قطعه کوچک آلومینیومی یا مسی بدون آزمون تکرار کرد. برای تنظیم دستگاه، همان قطعه‌ای را مقابل سنسور قرار دهید که در تولید استفاده خواهد شد و عبور آن را در بدترین موقعیت مکانیکی آزمایش کنید.
در انتخاب محل نصب، میان قطعه و سطح حساس فاصله‌ای پایدار باقی بگذارید. تنظیم درست در حالت توقف کافی نیست؛ تاب قطعه، لقی مکانیزم و لرزش پایه هنگام حرکت نیز باید در محدوده آزمون قرار بگیرند. افزایش برد نامی به‌خودی‌خود به معنی تشخیص قطعات کوچک‌تر یا دقت بیشتر در توقف دستگاه نیست.
نصب Flush در پایه فلزی
این مدل برای نصب هم‌سطح طراحی شده است. در نصب درست، می‌توان سطح تشخیص را طبق نقشه سازنده هم‌تراز سطح فلز اطراف قرار داد؛ این ویژگی به جاگذاری سنسور داخل پایه و کاهش بیرون‌زدگی آن کمک می‌کند. هم‌سطح‌بودن به معنی پوشاندن جلوی سنسور با ورق فلزی نیست؛ مسیر میان سطح حساس و قطعه هدف باید آزاد بماند.
رزوه M30 برای نصب روی پایه‌ای با فضای کافی برای بدنه و تنظیم فاصله اهمیت دارد. قطر بدنه سی میلی‌متر و طول اعلام‌شده آن پنجاه‌وهشت میلی‌متر است. این دو عدد به قطر و طول بدنه مربوط‌اند؛ فضای لازم برای مهره، خروج و خم کابل را نیز در نقشه نصب حساب کنید. برای جایگزینی سنسور موجود، طول قابل استفاده رزوه و موقعیت سطح حساس را با قطعه قبلی تطبیق دهید.
وقتی چند سنسور در کنار یکدیگر نصب می‌شوند، میدان آن‌ها می‌تواند بر هم اثر بگذارد. فاصله لازم به اندازه بدنه و آرایش روبه‌رو یا موازی وابسته است. پایه را پس از تنظیم محکم کنید و آزمون تشخیص را با روشن‌بودن سنسورهای مجاور تکرار کنید؛ به‌این‌ترتیب اثر نصب واقعی در نتیجه دیده می‌شود.
خروجی DC دو سیم و اتصال به مدار کنترل
در مدار دو‌سیم DC، سنسور با بار سازگار به‌صورت سری کار می‌کند و تغذیه الکترونیک آن نیز از همین مسیر تأمین می‌شود. این اتصال با سنسور سه‌سیم دارای خروجی جداگانه تفاوت دارد. دو سیم را بدون بار و برخلاف نقشه مستقیماً دو سر منبع نبندید. هنگام جایگزینی، مسیر مدار موجود باید با ساختار دو‌سیم هماهنگ باشد.
در انتخاب بار یا ورودی کنترلر، جریان نشتی حالت خاموش، افت ولتاژ حالت روشن و حداقل جریان لازم برای کار مدار اهمیت دارند. به همین دلیل یک ورودی بسیار کم‌مصرف ممکن است بدون بررسی سازگاری، رفتار مورد انتظار را نداشته باشد. روشن‌ماندن ضعیف نشانگر بار یا تغییر ناقص وضعیت ورودی را باید با مشخصات الکتریکی دو تجهیز بررسی کرد، نه صرفاً با تغییر فاصله هدف.
در مشخصات نسخه دو‌سیم جریان مستقیم، جریان بار از دو تا صد میلی‌آمپر و جریان نشتی حداکثر شش‌دهم میلی‌آمپر اعلام شده است. حد پایین جریان به اندازه حد بالا اهمیت دارد: ورودی بسیار کم‌مصرف را نباید صرفاً به دلیل کمتر بودن جریانش مناسب دانست. افت ولتاژ حالت روشن برای این نسخه حداکثر سه‌ونیم ولت است؛ بار باید با ولتاژ باقی‌مانده پس از این افت و افت مسیر کابل درست عمل کند.
برای این نسخه دو‌سیم جریان مستقیم، قطب‌بندی و محل بار را مطابق نقشه همان کد رعایت کنید. از دو‌سیم‌بودن نمی‌توان بدون‌پلاریته‌بودن را نتیجه گرفت. سازگاری ورودی PLC را هم از روی مشخصات واقعی مدار بررسی کنید؛ نام NPN یا PNP سنسورهای سه‌سیم، به‌تنهایی اتصال صحیح این مدل را تعیین نمی‌کند.
عملکرد NO در برنامه دستگاه
در عملکرد NO، با حضور فلز خروجی فعال می‌شود و پس از دورشدن فلز از محدوده تشخیص، خروجی به حالت غیرفعال برمی‌گردد. این منطق برای اعلام رسیدن حامل یا حضور قطعه در محل مونتاژ روشن و مستقیم است. در برنامه شمارش، تغییر وضعیت را ثبت کنید تا یک قطعه متوقف‌شده در مقابل سنسور چند بار شمرده نشود.
برای شمارش قطعات پشت‌سرهم باید بین دو هدف، فاصله‌ای وجود داشته باشد که سنسور دوباره نبود فلز را تشخیص دهد. اگر یک سطح فلزی پیوسته از مقابل سنسور بگذرد، طولانی‌شدن حالت فعال به معنی چند قطعه جداگانه نیست.
تغذیه و مسیر اتصال الکتریکی
ولتاژهای نامی انتخاب این مدل دوازده و بیست‌وچهار ولت جریان مستقیم هستند و محدوده کاری اعلام‌شده در منوال، ده تا سی ولت جریان مستقیم است. این محدوده به تغذیه سنسور مربوط است؛ تحمل ولتاژ ورودی کنترلر یا بار باید جداگانه رعایت شود. ظرفیت و کیفیت منبع را با مجموع مصرف مدار و افت ولتاژ مسیر کابل انتخاب کنید.
در نسخه کابلی، برای تعویض سنسور باید به محل اتصال انتهای کابل دسترسی داشته باشید. مسیر را با طول واقعی عبور از پایه و کانال اندازه بگیرید و نزدیک سنسور مهار مناسب ایجاد کنید تا کشش کابل، موقعیت آن را تغییر ندهد. کابل را از لبه تیز و قسمت متحرکی که می‌تواند آن را بفشارد دور نگه دارید.
مسیر سیگنال را با توجه به طراحی تابلو از کابل قدرت موتور و خروجی اینورتر جدا کنید. پس از سیم‌بندی، وضعیت ورودی کنترلر را هنگام روشن‌بودن تجهیزات قدرت نیز ببینید. عملکرد درست در حالت توقف ماشین، اثر نویز و لرزش در شرایط کار را نشان نمی‌دهد.
راه‌اندازی و بررسی نشانگر
نشانگر عملکرد این مدل LED قرمز است. ابتدا با خارج‌کردن هدف از میدان و سپس نزدیک‌کردن قطعه واقعی، تغییر وضعیت نشانگر و ورودی کنترلر را بررسی کنید. معیار نهایی، دریافت درست سیگنال با منطق NO در کنترلر است؛ مشاهده چراغ روی سنسور به‌تنهایی پیوستگی سیم‌کشی تا تابلو را ثابت نمی‌کند.
پس از تثبیت پایه، آزمون را با سرعت و مسیر واقعی دستگاه تکرار کنید. اگر تشخیص در مرز فاصله ناپایدار است، فاصله هدف، فلزات اطراف، لقی پایه و تجمع براده را بررسی کنید. برای پالس‌های کوتاه، زمان پاسخ سنسور، فیلتر ورودی و روش خواندن PLC باید با هم هماهنگ باشند؛ از فاصله تشخیص نمی‌توان سرعت مجاز شمارش را نتیجه گرفت.
معیار انتخاب و جایگزینی در ماشین
برای کنترل موقعیت قطعه فلزی در ماشین مونتاژ یا جابه‌جایی، ترکیب فاصله ده میلی‌متری، نصب Flush و خروجی دو سیم جریان مستقیم باید با دستگاه هماهنگ باشد. نصب هم‌سطح زمانی مزیت دارد که سر سنسور باید در پایه فلزی جا بگیرد. دسترسی به مسیر کابل و محل اتصال آن، سرویس بعدی را آسان‌تر می‌کند.
در مقایسه با گزینه دیگر، ابتدا نوع خروجی و عملکرد را تطبیق دهید، سپس برد، رزوه، طول بدنه و روش اتصال را کنترل کنید. هم‌اندازه‌بودن بدنه به معنی یکسان‌بودن مدار نیست. اگر هدف پلاستیک، شیشه یا ماده غیرفلزی است، تشخیص مستقیم آن با روش القایی انجام نمی‌شود؛ در آن کاربرد باید فناوری مناسب یا یک نشانگر فلزی متصل به مکانیزم انتخاب شود.
پرسش‌های متداول
چرا سنسور قطعه آزمایشی را می‌بیند ولی قطعه واقعی را نه؟
ممکن است جنس یا سطح مؤثر دو قطعه متفاوت باشد، یا قطعه واقعی از لبه میدان عبور کند. موقعیت قطعه، فاصله و فلزات اطراف را با نمونه واقعی بررسی کنید. افزایش اندازه هدف فلزی یا اصلاح مسیر عبور، باید بر اساس آزمون همان دستگاه انجام شود.
آیا دو‌سیم‌بودن، سنسور را معادل یک کلید مکانیکی می‌کند؟
خیر. مدار الکترونیکی سنسور برای کار به شرایط مشخص بار نیاز دارد و مانند یک کنتاکت ایده‌آل بدون نشتی و افت ولتاژ رفتار نمی‌کند. پیش از جایگزینی کلید، مدار بار و ولتاژ تغذیه را با مشخصات سنسور تطبیق دهید.
اگر چراغ سنسور تغییر کند ولی PLC تغییری نشان ندهد، از کجا شروع کنیم؟
ابتدا تغذیه، اتصال مشترک ورودی، نوع خروجی و مسیر سیگنال را بررسی کنید. سپس منطق NO یا NC و فیلتر ورودی را کنترل کنید. وقتی چراغ به حضور هدف واکنش دارد، تغییر تصادفی فاصله جای بررسی مدار الکتریکی را نمی‌گیرد.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت PRT30-10DO، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، جنس و اندازه هدف، فاصله نصب، نوع ورودی کنترلر و وجود فلزات اطراف پایه را نیز بفرستید. در تعویض تجهیز، عکس پلاک و اتصال سنسور قبلی به بررسی سازگاری کمک می‌کند.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. موجودی، قیمت و اقلام سفارش باید برای همین کد کامل استعلام شوند.
