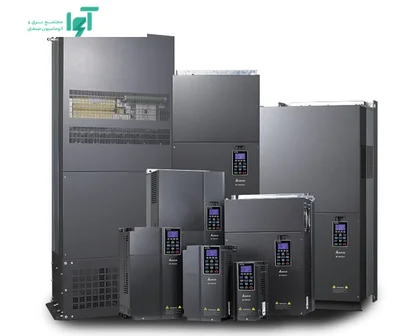

اینورتر دلتا VFD007C43A-21 از خانواده C2000 برای کاربردهای صنعتی با بارگذاری متنوع به کار می‌رود. این مدل با ورودی سه‌فاز کلاس ۳۸۰ ولت و رده توان ۰٫۴ کیلووات و ۰٫۷۵ کیلووات، امکان تنظیم دور و زمان‌بندی حرکت موتور را فراهم می‌کند تا عملکرد آن با مرحله تولید و شرایط بار هماهنگ باشد.
در انتخاب این خانواده، رده کاری با نوع بار هماهنگ می‌شود. برای مثال، افزایش کوتاه‌مدت گشتاور هنگام شتاب‌گیری با نیاز یک بار یکنواخت تفاوت دارد و در انتخاب ظرفیت جریان اثر می‌گذارد.
کاربرد VFD007C43A-21 در ماشین و فرایند
این مدل برای بررسی در کاربردهایی مانند ماشین‌آلات تولید و تجهیزات دارای تغییر بار مطرح است. انتخاب سرعت مناسب می‌تواند آهنگ کار دستگاه را با نیاز تولید هماهنگ کند؛ برای دستیابی به این نتیجه، موتور، انتقال مکانیکی و رده کاری درایو در کنار یکدیگر انتخاب می‌شوند.
تنظیم مرجع سرعت، زمان رسیدن به دور کاری و روند کاهش سرعت، امکان تعریف رفتار مشخصی برای موتور ایجاد می‌کند. این تنظیمات در راه‌اندازی یک دستگاه جدید و حفظ عملکرد ماشین موجود هر دو کاربرد دارند.
توان و جریان در انتخاب موتور
این کد دو رده توان ۰٫۴ کیلووات و ۰٫۷۵ کیلووات دارد. این اعداد ظرفیت‌های قابل‌استفاده در شرایط کاری متفاوت هستند؛ رده مناسب با گشتاور، اضافه‌بار و چرخه کار تعیین می‌شود. این دو توان به‌عنوان ظرفیت هم‌زمان با یکدیگر جمع نمی‌شوند.
جریان خروجی این کد ۲٫۹ آمپر و ۳ آمپر است و هر مقدار باید با رده بارگذاری متناظر خوانده شود. در انتخاب برای بار متغیر، جریان زمان شتاب و جریان کار پیوسته دو بخش جدا از محاسبه هستند.
جریان ورودی ۴٫۱ آمپر و ۴٫۳ آمپر به سمت تغذیه درایو مربوط است و برای بررسی ظرفیت مدار ورودی اهمیت دارد. جریان ورودی و خروجی الزاماً یکسان نیستند؛ کابل و حفاظت هر سمت با شرایط همان مدار انتخاب می‌شوند.
برق ورودی و محدوده تنظیم دور
ورودی سه‌فاز کلاس ۳۸۰ ولت به خروجی سه‌فاز با ولتاژ قابل‌تنظیم تا ۳۸۰ ولت تبدیل می‌شود. ولتاژ موتور و آرایش سیم‌پیچ‌ها با این رده خروجی هماهنگ می‌شوند تا ظرفیت مجموعه به‌درستی استفاده شود.
محدوده فرکانس ۰-۳۰۰ هرتز، دامنه تنظیم خروجی الکتریکی را بیان می‌کند. سرعت مکانیکی علاوه بر فرکانس، به تعداد قطب موتور و نسبت انتقال وابسته است. به این ترتیب می‌توان حدود دور دستگاه را با ظرفیت موتور و مکانیزم تعریف کرد.
قابلیت‌های کنترلی این نسخه
V/f برای راه‌اندازی پایه، کنترل برداری بدون حسگر برای تنظیم بهتر سرعت، FOC برای کنترل پیشرفته و FOC+PG با کارت بازخورد مناسب برای نیاز دقیق‌تر به سرعت، گشتاور یا موقعیت در خانواده C2000 مطرح‌اند.
انتخاب روش کنترل، پاسخ موتور به تغییر بار و مرجع سرعت را شکل می‌دهد. تنظیم متناسب با موتور و کاربرد، امکان استفاده مؤثر از قابلیت‌های این مدل را فراهم می‌کند.
شتاب‌گیری، اضافه‌بار و توقف
در رده بار عادی ND، ۱۲۰ درصد جریان نامی برای ۶۰ ثانیه و ۱۶۰ درصد جریان نامی برای ۳ ثانیه تعریف شده است. در رده بار سنگین HD، ۱۵۰ درصد جریان نامی برای ۶۰ ثانیه و ۱۸۰ درصد جریان نامی برای ۳ ثانیه تعریف شده است. این ظرفیت برای عبور از افزایش موقت بار به کار می‌رود؛ مبنای کار پیوسته، جریان نامی رده انتخاب‌شده است.
با تنظیم زمان شتاب، موتور به‌تدریج به سرعت کاری می‌رسد و آغاز حرکت با رفتار بار هماهنگ می‌شود. زمان کاهش سرعت نیز برای رسیدن به توقف موردنیاز تنظیم می‌شود؛ در بارهای دارای انرژی برگشتی، این مرحله با ظرفیت مدار ترمز ارتباط دارد.
چاپر ترمز داخلی، مسیر استفاده از مقاومت ترمز سازگار را فراهم می‌کند. مقاومت، انرژی برگشتی موتور را به گرما تبدیل می‌کند و بر اساس انرژی هر توقف و تعداد توقف‌ها انتخاب می‌شود. وجود چاپر به معنی همراه‌بودن مقاومت در بسته دستگاه نیست.
فرمان، ارتباط و امکانات توسعه
RS-485 ارتباط سریال با تجهیزات سازگار را فراهم می‌کند. در کاربرد Modbus، کنترلر با آدرس‌دهی رجیسترها به مقادیر و فرمان‌های دستگاه دسترسی پیدا می‌کند؛ نرخ ارسال، قالب فریم و زمان پاسخ، تنظیمات اصلی این مسیر هستند.
PLC داخلی امکان اجرای بخشی از منطق پشتیبانی‌شده درایو را فراهم می‌کند؛ برای نمونه، توالی‌های ساده فرمان می‌توانند با امکانات این بخش هماهنگ شوند. حجم برنامه و وظایف آن مطابق ظرفیت داخلی انتخاب می‌شوند و کنترلر اصلی، در صورت وجود، سایر وظایف ماشین را مدیریت می‌کند.
تجهیزات جانبی متناسب با پروژه
فیلتر EMC برای مدیریت اختلال الکترومغناطیسی، تجهیزات ترمز برای دفع انرژی توقف، و کیپد و کابل‌های متناسب برای دسترسی و فرمان در مجموعه گزینه‌های خانواده قرار دارند. کارت انکودر، کارت ارتباطی یا Fieldbus نیز تنها در صورت پشتیبانی کد دقیق و جایگاه مربوط، به طراحی اضافه می‌شوند.
تجهیز جانبی زمانی به پروژه اضافه می‌شود که کاربرد مشخصی داشته باشد؛ مانند اتصال به شبکه کارخانه، دریافت بازخورد یا توقف‌های پرتکرار. این انتخاب، پیکربندی درایو را به نیاز واقعی ماشین مرتبط می‌کند.
نصب، کیپد و شرایط محیطی
ابعاد بدنه ۱۳۰ × ۲۵۰ × ۱۷۰ میلی‌متر، فضای موردنیاز برای جانمایی را مشخص می‌کند. وزن ۲٫۶ کیلوگرم در انتخاب سطح نصب و نگهدارنده لحاظ می‌شود. فضای کابل‌ها و تهویه نیز به ابعاد بدنه اضافه می‌شوند تا دسترسی برای نصب و سرویس حفظ شود.
کیپد جداشونده برای مشاهده وضعیت و تنظیمات دستگاه به کار می‌رود. ساختار جداشونده، استفاده از متعلقات سازگار برای دسترسی مناسب‌تر به پنل را ممکن می‌کند. روش دفع گرما بر پایه گردش هوا است و محدوده دمای کار از۱۰- تا ۴۰ درجه سانتیگراد در جانمایی تابلو لحاظ می‌شود.
درجه حفاظت IP20 حدود حفاظت بدنه را مشخص می‌کند. محفظه تابلو باید شرایط لازم برای جلوگیری از ورود رطوبت و آلودگی نامتناسب را فراهم کند. چوک DC داخلی برای این کد درج نشده است؛ در صورت نیاز شبکه، گزینه سازگار آن جدا بررسی می‌شود.
انتخاب و خرید از آوا الکتریک
برای انتخاب VFD007C43A-21 در آوا الکتریک، پلاک موتور، نوع برق محل و کاربرد دستگاه را مبنا قرار دهید. توان و جریان، رده بارگذاری و روش فرمان در کنار هم مشخص می‌کنند این مدل چگونه در ماشین استفاده شود. در جایگزینی دستگاه موجود، کد درایو قبلی و متعلقات نصب‌شده نیز به تطبیق کامل‌تر کمک می‌کنند.
