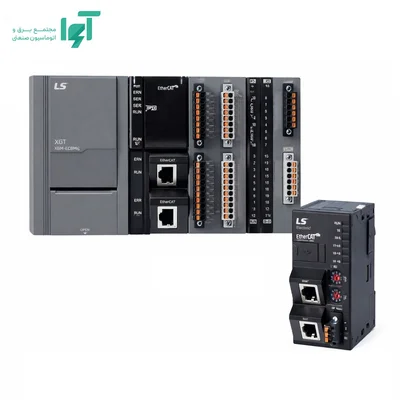

معرفی موشن کنترل ال‌اس
XMC-E32A
موشن کنترل ال‌اس مدل XMC-E32A برای کنترل حرکت و هماهنگی محورها با درایوهای سازگار به کار می‌رود. این محصول بخشی از خانوادهٔ XMC است. شناخت نقش دقیق این قطعه در پروژه، انتخاب تجهیزات مکمل و تنظیمات راه‌اندازی را ساده‌تر می‌کند.
ویژگی‌های شاخص این مدل شامل ورودی دیجیتال 8 نقطه؛ خروجی دیجیتال 16 خروجی ترانزیستوری؛ ورودی آنالوگ 2 کانال؛ خروجی آنالوگ 2 کانال؛ تعداد محورها 32 محور؛ حافظه برنامه نویسی 10MB است. این مشخصات باید در کنار ساختار سیستم و نیاز واقعی ماشین بررسی شوند.
جدول مشخصات XMC-E32A
| مدل | XMC-E32A |
|---|
| نوع محصول | موشن کنترل ال‌اس |
|---|
| برند | LS ELECTRIC / LSIS |
|---|
| خانواده | XMC |
|---|
| ورودی دیجیتال | 8 نقطه |
|---|
| خروجی دیجیتال | 16 خروجی ترانزیستوری |
|---|
| ورودی آنالوگ | 2 کانال |
|---|
| خروجی آنالوگ | 2 کانال |
|---|
| تعداد محورها | 32 محور |
|---|
| حافظه برنامه نویسی | 10MB |
|---|
| SD | دارد |
|---|
| USB (پروگرام) | دارد |
|---|
| Ethernet | دارد |
|---|
| EtherCAT | دارد |
|---|
تفسیر مشخصات و عملکرد
ورودی‌های دیجیتال و دریافت وضعیت
در این مدل، ورودی دیجیتال برابر 8 نقطه است. ورودی دیجیتال وضعیت روشن یا خاموش حسگر، شستی، لیمیت‌سوئیچ و کنتاکت را به دادهٔ منطقی تبدیل می‌کند. هنگام طراحی، ولتاژ سیگنال و نوع اتصال مشترک ورودی را با مدار سنسور تطبیق دهید. تعداد نقاط، ظرفیت اتصال مستقل را نشان می‌دهد و سرعت شمارش پالس از روی همین تعداد مشخص نمی‌شود.
خروجی‌های دیجیتال و نوع بار
در این مدل، خروجی دیجیتال برابر 16 خروجی ترانزیستوری است. خروجی دیجیتال برای ارسال فرمان قطع‌و‌وصل به مدار فرمان استفاده می‌شود. ظرفیت جریان هر کانال، جمع جریان گروه مشترک و جریان لحظهٔ وصل بار باید هم‌زمان بررسی شوند. برای بارهایی مانند بوبین کنتاکتور یا شیر برقی، رابط و مدار مهار ولتاژ برگشتی متناسب با AC یا DC بودن بار انتخاب می‌شود.
ورودی آنالوگ و تبدیل کمیت فرایندی
در این مدل، ورودی آنالوگ برابر 2 کانال است. ورودی آنالوگ مقدار پیوسته‌ای مانند فشار، سطح یا سیگنال اندازه‌گیری را دریافت می‌کند. نوع ولتاژی یا جریانی و محدودهٔ قابل انتخاب هر کانال باید با خروجی ترانسمیتر یکسان باشد. پس از انتخاب رنج، مقدار خام در برنامه به واحد مهندسی تبدیل می‌شود؛ صرفِ تعداد کانال، دقت و سرعت تبدیل را مشخص نمی‌کند.
خروجی آنالوگ و فرمان پیوسته
در این مدل، خروجی آنالوگ برابر 2 کانال است. خروجی آنالوگ برای ایجاد مرجع پیوسته به تجهیزی مانند درایو یا عملگر تناسبی به کار می‌رود. رنج خروجی، امپدانس بار و روش اتصال زمین باید با ورودی تجهیز مقصد هماهنگ باشند. در برنامه لازم است حدود کمینه و بیشینه و مقدار خروجی هنگام توقف یا خطا به‌صراحت تعریف شود.
تعداد محورها و برنامه‌ریزی حرکت
در این مدل، تعداد محورها برابر 32 محور است. تعداد محور ظرفیت فرمان‌دهی حرکتی را بیان می‌کند. این عدد به‌تنهایی به معنای امکان اجرای هر نوع اینترپولیشن روی همهٔ محورها نیست. برای انتخاب، تعداد محورهای مستقل و هماهنگ، نوع درایو، روش فیدبک، سرعت و دقت لازم را در کنار دورهٔ کنترل بررسی کنید.
حافظهٔ برنامه و اندازهٔ پروژه
در این مدل، حافظه برنامه نویسی برابر 10MB است. ظرفیت حافظه برای دستورهای برنامه و بخش‌های وابستهٔ پروژه استفاده می‌شود. واحد Step با Byte یا کیلوبایت معادل مستقیم ندارد؛ بنابراین مقایسهٔ دو خانواده باید با واحد و معماری یکسان انجام شود. حجم خروجی کامپایل، پارامترها و فضای رزرو برای اصلاحات آینده معیار عملی انتخاب هستند.
معماری کنترل حرکت
کنترلر حرکت برنامهٔ محورها را اجرا می‌کند و فرمان‌ها را از رابط سازگار به درایو می‌رساند. هماهنگی دورهٔ شبکه، نوع پروفایل درایو و داده‌های تبادلی برای حرکت هم‌زمان اهمیت دارد. همهٔ درایوهای شبکه‌دار لزوماً با هر کنترلر حرکت سازگار نیستند.
مهندسی محور و پروفایل
واحد جابه‌جایی، جهت مثبت، نقطهٔ مرجع، محدودیت موقعیت و شتاب برای هر محور تعیین می‌شود. انتخاب پروفایل مناسب باید با مکانیک ماشین، اینرسی و زمان سیکل هماهنگ باشد. تنظیم نسبت الکترونیکی بدون بررسی واحدهای پروژه می‌تواند مقیاس حرکت را تغییر دهد.
آپشن‌های تکمیل سیستم حرکت
درایو و موتور سازگار، کابل شبکهٔ صنعتی، کابل موتور و انکودر، حسگر مبدأ و تجهیزات محدودکننده متناسب با پروژه انتخاب می‌شوند. این اقلام را نباید صرفاً به دلیل وجود نام موشن کنترل در بستهٔ محصول فرض کرد.
ارتباطات و درگاه‌ها
EtherCAT برای کنترل حرکت
برای راه‌اندازی، فایل توصیف تجهیز، نگاشت داده‌های فرایندی و دورهٔ تبادل باید با کنترلر و درایو هم‌خوان باشند. EtherCAT با ارتباط Ethernet معمولی یا EtherNet/IP یکسان نیست؛ تجهیزات میانی فقط در صورت پشتیبانی صریح در توپولوژی قرار می‌گیرند.
پروتکل صنعتی روی بستر اترنت
پورت اترنت بستر فیزیکی ارتباط است؛ پروتکل پشتیبانی‌شده تعیین می‌کند کدام سرویس‌ها قابل استفاده باشند. آدرس IP، ماسک شبکه، نقش دو طرف و محدودیت اتصال‌های هم‌زمان باید مشخص باشند. RAPIEnet، EtherNet/IP و Modbus TCP نام‌های یک پروتکل واحد نیستند.
حافظهٔ SD و کاربرد آن
درگاه حافظه برای عملکردهایی که این مدل پشتیبانی می‌کند استفاده می‌شود. نوع کارت، ظرفیت، فایل‌سیستم و امکان ثبت داده یا بازیابی برنامه باید طبق راهنمای CPU انتخاب شود. صرف وجود درگاه، همراه‌بودن کارت در بسته را تضمین نمی‌کند.
درگاه پروگرام USB
این درگاه برای اتصال ابزار مهندسی در کاربرد پشتیبانی‌شده استفاده می‌شود. پورت پروگرام را با USB Host برای اتصال فلش یا تجهیزات جانبی یکسان نگیرید. کابل داده و درایور سازگار با نرم‌افزار مهندسی انتخاب شود.
تغذیه و نسخهٔ سخت‌افزاری
پیش از سفارش یا اتصال تغذیه، کد کامل روی پلاک و وجود یا نبود پسوند /DC را بررسی کنید. نسخه‌های تغذیه را نباید فقط بر اساس نام خانواده جایگزین کرد؛ ولتاژ نامی باید از پلاک همان دستگاه تأیید شود.
درگاه‌های داخلی این نسخه
این مدل دارای Ethernet، EtherCAT، USB و حافظهٔ Micro SD است. وجود ارتباط سریال داخلی نسخهٔ E32C را نباید به E32A تعمیم داد. در پیکربندی حرکت، ۳۲ محور واقعی یا مجازی و شرایط تعداد Slave باید مطابق راهنمای XMC تنظیم شود.
آپشن‌ها و تجهیزات مکمل
تجهیزات مکمل بر اساس کد دقیق دو طرف اتصال یا خانوادهٔ پایه انتخاب می‌شوند. سازگاری مکانیکی، مشخصات الکتریکی و کاربرد نرم‌افزاری باید هم‌زمان تطبیق داده شود. برای جایگزینی قطعهٔ موجود، تصویر پلاک و کد کامل قطعات مرتبط را همراه درخواست ارسال کنید تا پسوندها و نسخه‌ها قابل مقایسه باشند.
کاربرد و نکات انتخاب XMC-E32A
این محصول در ماشین‌های بسته‌بندی، خطوط دارای محور هماهنگ و مکانیزم‌های حرکتی برنامه‌پذیر قابل بررسی است. انتخاب نهایی به نیاز پروژه و مشخصات اجزای مرتبط وابسته است؛ نام یک کاربرد به‌تنهایی برای تعیین سازگاری کافی نیست.
نصب و بررسی عملکرد
قبل از اتصال یا جابه‌جایی قطعه، تغذیهٔ بخش مربوط قطع و نقشهٔ سیم‌بندی همان مدل بررسی شود. پس از نصب، ابتدا تنظیمات و تشخیص تجهیز در سیستم کنترل بررسی می‌شود و سپس عملکرد مرتبط در شرایط کنترل‌شده آزمایش می‌شود. شماره‌گذاری سیم‌ها و ثبت نسخهٔ پارامترها، تعمیر و تعویض بعدی را آسان‌تر می‌کند.
سؤالات متداول
آیا این قطعه مستقل از سیستم PLC کار می‌کند؟
نقش محصول در معرفی و جدول مشخص شده است. ماژول، پایه و متعلقات باید در ساختار سازگار استفاده شوند؛ وجود یک قطعه به معنی کامل‌بودن سیستم کنترل نیست.
آیا قطعات هم‌نام در خانواده‌های دیگر جایگزین‌اند؟
کد کامل، پسوند، پایهٔ نصب و مشخصات رابط باید تطبیق داده شوند. تشابه نام عملکرد یا ظاهر به‌تنهایی جایگزینی را تأیید نمی‌کند.
آیا تجهیزات جانبی همراه محصول هستند؟
فهرست اقلام همراه باید در سفارش بررسی شود. کابل، کانکتور، منبع تغذیه و قطعات جانبی موردنیاز پروژه را نمی‌توان بدون تأیید جزو بسته فرض کرد.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی موشن کنترل ال‌اس مدل XMC-E32A با آوا الکتریک تماس بگیرید. کد کامل محصول، مشخصات سیستم موجود و نوع کاربرد را اعلام کنید. برای قطعهٔ جایگزین، تصویر پلاک و کد CPU یا تجهیزات مرتبط کمک می‌کند نسخهٔ سازگار و متعلقات موردنیاز دقیق‌تر بررسی شوند.
