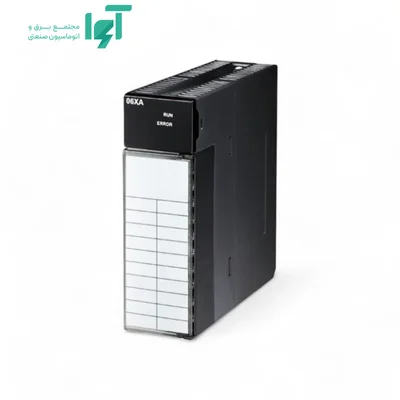

ماژول آنالوگ دلتا AH06XA-5A

ماژول آنالوگ دلتا؛ مشخصات و راهنمای انتخاب

AH06XA-5A

در اندازه‌گیری فشار یا سطح، مقدار خام کانال ورودی در برنامه به واحد مهندسی تبدیل می‌شود تا اپراتور همان کمیت واقعی را ببیند. برای ارسال مرجع سرعت یا موقعیت، مقدار هدف برنامه به خروجی متناظر تبدیل می‌شود و تجهیز مقصد آن را به‌عنوان فرمان می‌خواند. تعریف نقطه صفر و انتهای محدوده در دو سمت، رابطه سیگنال الکتریکی و کمیت فرایندی را مشخص می‌کند.

جدول مشخصات فنی

ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی

۴ ورودی آنالوگ برای دریافت سیگنال پیوسته در نظر گرفته شده است. رنج ولتاژ یا جریان باید از رنج‌های پشتیبانی‌شده انتخاب شود؛ مقدار خام سپس به واحد مهندسی مانند فشار، سطح یا درصد تبدیل می‌شود. تفکیک مبدل، دقت کل اندازه‌گیری نیست و خطای حسگر، سیم‌بندی و نویز نیز بر نتیجه اثر دارد.

۲ خروجی آنالوگ، مقدار فرمان برنامه را به سیگنال الکتریکی برای درایو یا عملگر سازگار تبدیل می‌کند. رنج دو سمت، مقاومت بار و رفتار خروجی در توقف کنترلر را مشخص کنید و صفر و انتهای مقیاس را با اندازه‌گیری واقعی آزمایش کنید.

جزئیات فنی و اثر آن‌ها در عملکرد

چهار کانال ورودی از بازه‌های ولتاژی ۰ تا ۵، ۱ تا ۵، ±۵، ۰ تا ۱۰ و ±۱۰ ولت و همچنین بازه‌های جریانی ۰ تا ۲۰، ۴ تا ۲۰ و ±۲۰ میلی‌آمپر پشتیبانی دارند. دو کانال خروجی نیز بازه‌های ۰ تا ۵، ۱ تا ۵، ±۵، ۰ تا ۱۰ و ±۱۰ ولت یا ۰ تا ۲۰ و ۴ تا ۲۰ میلی‌آمپر را ارائه می‌دهند.

زمان تبدیل هر کانال ۱۵۰ میکروثانیه است. مبدل‌های ورودی و خروجی این مدل دارای رزولوشن سخت‌افزاری ۱۶ بیت هستند.

در یک حلقه کنترل فشار، یکی از ورودی‌ها می‌تواند سیگنال ۴ تا ۲۰ میلی‌آمپر ترانسمیتر را دریافت کند و یکی از خروجی‌ها مرجع سرعت یا فرمان شیر را بسازد. AH06XA-5A برای پروژه‌ای مناسب است که در یک رک AH به چهار اندازه‌گیری و دو فرمان آنالوگ، با امکان انتخاب میان چند رنج جریان و ولتاژ، نیاز دارد.

رزولوشن ۱۶ بیتی، تبدیل ۱۵۰ میکروثانیه‌ای، ایزولاسیون، تشخیص وضعیت و Hot Swap آن را برای حلقه‌های کنترلی حرفه‌ای آماده می‌کند.

استفاده از مقدار اندازه‌گیری در برنامه

مقدار خام ورودی به واحد واقعی سنسور تبدیل می‌شود؛ مثلاً ابتدا و انتهای دامنه فشار به دو سر بازه سیگنال اختصاص می‌یابد. این تبدیل، نمایش HMI و تصمیم برنامه را بر یک واحد مشترک بنا می‌کند. در مسیر خروجی، مقدار هدف برنامه به عدد متناظر محدوده آنالوگ تبدیل می‌شود. برای نمونه، درصد فرمان شیر با نقطه آغاز و پایان رنج خروجی ارتباط می‌گیرد تا تغییر مقدار برنامه، پاسخ قابل‌انتظار در عملگر ایجاد کند.

پیکربندی و کنترل عملکرد

پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.

تجهیزات جانبی و نکات توسعه

کنترلر یا کوپلر سازگار

این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.

تغذیه، نصب و نگهداری

تغذیهٔ مدار داخلی و تغذیهٔ بار میدان باید از روی نقشهٔ همین قطعه مشخص شوند. شرایط محیطی اعلام‌شده −20-60C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.

پرسش‌های متداول

آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟

خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.

آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟

اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.

برای استعلام قیمت چه اطلاعاتی لازم است؟

کد AH06XA-5A، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.

خرید و استعلام قیمت از آوا الکتریک

برای استعلام قیمت و موجودی ماژول آنالوگ دلتا AH06XA-5A با کد AH06XA-5A، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
