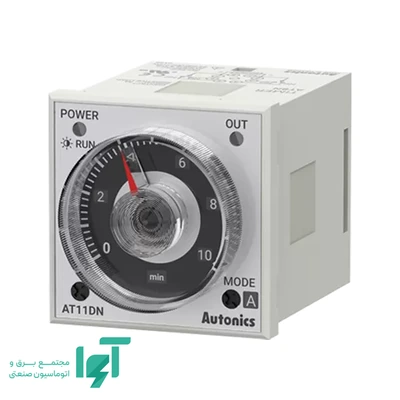

تایمر آتونیکس AT11DN-2 از سری ATN برای زمان‌بندی چندحالته با دریافت فرمان ورودی طراحی شده است. زمان موردنظر در این مدل آنالوگ با انتخاب محدوده و تنظیم ولوم تعیین می‌شود. انتخاب آن باید از منطق زمانی مدار شروع شود: رویداد آغاز چیست، خروجی چه زمانی تغییر می‌کند و چرخه چگونه به حالت اولیه بازمی‌گردد.
رابطه تغذیه، فرمان و شروع زمان‌بندی
در این مدل، تغذیه مدار داخلی و فرمان شروع دو نقش جدا دارند. وجود ورودی START و RESET اجازه می‌دهد شروع و بازنشانی چرخه با سیگنال کنترل انجام شود. نحوه واکنش به برداشته‌شدن فرمان باید بر اساس نمودار زمانی حالت انتخاب‌شده بررسی شود.
در طراحی مدار باید وضعیت قطع زودهنگام فرمان، ریست و بازگشت تغذیه روشن باشد. دو مدار با زمان تنظیم یکسان می‌توانند به دلیل تفاوت رویداد شروع یا رفتار بازنشانی، نتیجه متفاوتی ایجاد کنند. بررسی فقط عدد روی ولوم یا نمایشگر برای انتخاب کافی نیست.
محدوده زمانی و انتخاب مقیاس مناسب
محدوده‌های زمانی این مدل از پنج صدم ثانیه تا صد ساعت را پوشش می‌دهند. تنظیم درست دو مرحله دارد: انتخاب واحد و محدوده، سپس تعیین مقدار با ولوم. انتخاب محدوده بسیار بزرگ برای یک تأخیر کوتاه، خواندن و بازگرداندن تنظیم را دشوارتر می‌کند.
برای مثال، تأخیر پنج‌ثانیه‌ای باید در یک محدوده ثانیه‌ای مناسب تنظیم شود. قرارگرفتن ولوم در میانه مقیاس فقط نسبت آن به همان مقیاس را نشان می‌دهد؛ با تغییر واحد از ثانیه به دقیقه، مقدار واقعی زمان شصت برابر تغییر می‌کند. مشخصات تکرارپذیری و خطای تنظیم نیز با بزرگی بازه زمانی یک مفهوم نیستند.
انتخاب حالت خروجی بر اساس توالی ماشین
حالت‌های عملکرد مرتبط با این مدل شامل تأخیر در وصل با سیگنال، تأخیر در قطع با سیگنال، تأخیر در وصل و قطع، تناوبی و بازه‌ای است. هر حالت رابطه متفاوتی میان شروع، زمان تنظیم و خروجی ایجاد می‌کند. برای نمونه، فعال‌شدن خروجی پس از یک تأخیر با فعال‌ماندن آن برای یک بازه مشخص یکسان نیست.
در کاربردی مانند فاصله‌دادن میان دو مرحله ماشین، باید معلوم باشد خروجی تا چه زمانی باقی می‌ماند و چه رویدادی چرخه بعد را آغاز می‌کند. حالت تناوبی نیز فقط با مشخص‌شدن ترتیب دوره روشن و خاموش معنا پیدا می‌کند. نمودار زمانی همان حالت، مرجع مناسب برای تطبیق رفتار دستگاه با مدار است.
ورودی فرمان، ریست و سازگاری سیگنال
ورودی‌های فرمان این مدل از نوع بدون ولتاژ یا NPN هستند. ولتاژ مجاز تغذیه دستگاه را نباید به ورودی سیگنال نسبت داد. سنسور، کنتاکت یا خروجی فرمان‌دهنده باید از نظر روش اتصال و وضعیت فعال با مدار ورودی سازگار باشد.
برای ورودی‌های فرمان AT11DN حداقل عرض سیگنال حدود پنجاه میلی‌ثانیه اعلام شده است. پالس کوتاه‌تر نباید فرمان قطعی و قابل‌اتکا فرض شود. RESET برای بازنشانی و INHIBIT برای مهار پیشرفت زمانی طبق حالت و نقشه دستگاه به کار می‌رود؛ این دو ورودی هم‌معنی نیستند.
ساختار کنتاکت‌ها و تعداد کانال کنترل
ساختار خروجی این مدل شامل دو مجموعه کنتاکت تبدیلی زمان‌دار است. این ساختار باید از تعداد کانال زمان‌بندی تفکیک شود. چند کنتاکت در یک چرخه زمانی، الزاماً چند تایمر مستقل با تنظیم جداگانه نیستند.
کنتاکت رله منبع تغذیه بار نیست و فقط مسیر مدار را تغییر می‌دهد. برای بار القایی یا دارای جریان راه‌اندازی، ظرفیت کنتاکت باید در همان شرایط بار بررسی شود. در فرمان به موتور، وظیفه تایمر معمولاً مدیریت مدار فرمان است؛ حفاظت موتور و قطع جریان قدرت باید توسط تجهیزات مناسب انجام شود.
تغذیه، نصب و تفاوت نسخه‌ها
تغذیه AT11DN-2 برابر بیست‌وچهار ولت متناوب با فرکانس پنجاه یا شصت هرتز یا بیست‌وچهار ولت مستقیم است. این مقدار مشخصه مدار داخلی تایمر است و با ولتاژ بار خروجی یا مشخصات ورودی فرمان تفاوت دارد. در جایگزینی، کد کامل و پسوند تغذیه باید بررسی شوند؛ نام سری به‌تنهایی برای انتخاب کافی نیست.
اتصال این مدل از نوع سوکت یازده‌پین است و نصب سوکتی یا پنلی با براکت برای آن در نظر گرفته می‌شود. ابعاد ثبت‌شده بدنه شامل عرض چهل‌وهشت، ارتفاع چهل‌وهشت، عمق شصت‌وچهار و نه دهم میلی‌متر است. فضای سوکت، خم سیم و دسترسی پشت تابلو باید علاوه بر ابعاد بدنه لحاظ شود.
سوکت و براکت موردنیاز باید در اقلام سفارش بررسی شوند. تعداد پین برابر، به‌تنهایی سازگاری کامل سوکت و دستگاه را تضمین نمی‌کند؛ آرایش پایه و نقشه اتصال نیز اهمیت دارد. تنظیم نهایی زمان بهتر است پس از نصب، با اندازه‌گیری رفتار واقعی مدار کنترل شود.
قیمت و خرید تایمر AT11DN-2
برای انتخاب AT11DN-2، رویداد شروع، زمان موردنیاز، نوع فرمان، ولتاژ تغذیه و مشخصات بار خروجی را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید تایمر آتونیکس AT11DN-2 و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
