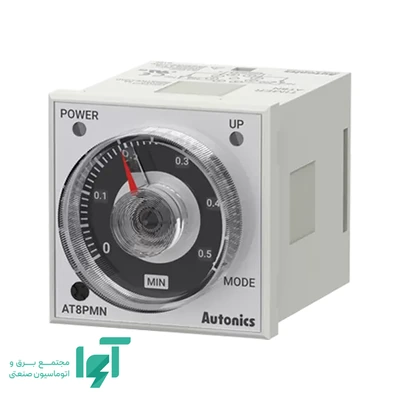

تایمر آتونیکس AT8PMN-2 از سری AT8PMN برای ایجاد تأخیر در تغییر وضعیت خروجی پس از قطع تغذیه طراحی شده است. زمان موردنظر در این مدل آنالوگ با انتخاب محدوده و تنظیم ولوم تعیین می‌شود. انتخاب آن باید از منطق زمانی مدار شروع شود: رویداد آغاز چیست، خروجی چه زمانی تغییر می‌کند و چرخه چگونه به حالت اولیه بازمی‌گردد.
رابطه تغذیه، فرمان و شروع زمان‌بندی
این مدل از نوع Power OFF delay است؛ زمان تأخیر به قطع تغذیه مربوط می‌شود. پس از قطع برق ورودی تایمر، بازگشت وضعیت کنتاکت زمان‌دار با تأخیر تعیین‌شده انجام می‌شود. این رفتار با تأخیر در قطع یک سیگنال فرمان در حالی که تغذیه دستگاه برقرار است تفاوت دارد.
تأخیر در بازگشت کنتاکت، انرژی لازم برای ادامه کار خود بار را تأمین نمی‌کند. اگر قرار است یک فن پس از قطع فرمان همچنان کار کند، مدار قدرت آن باید در مدت موردنظر تغذیه داشته باشد. تایمر به‌تنهایی منبع پشتیبان برق فن نیست.
تنظیم تأخیر و انتخاب واحد زمان
در خانواده AT8PMN تنظیم تأخیر در بازه‌های دقیقه‌ای تا ده دقیقه مطرح است. مقدار دقیق باید با واحد و مقیاس درج‌شده روی همان تجهیز تنظیم شود؛ موقعیت ولوم بدون توجه به انتخاب ثانیه یا دقیقه معنای مستقلی ندارد. حد پایین هر مقیاس و روش انتخاب آن باید از روی محصول و دستورالعمل همان نسخه بررسی شود.
برای مثال، تأخیر دو دقیقه‌ای برابر صدوبیست ثانیه است. اگر اپراتور همان عدد دو را در مقیاس ثانیه تنظیم کند، چرخه به‌کلی متفاوت می‌شود. قبل از اندازه‌گیری تأخیر نیز باید شرایط لازم برای آماده‌شدن تایمر پس از وصل تغذیه مطابق دستورالعمل فراهم شده باشد.
ساختار کنتاکت‌ها و تعداد کانال کنترل
ساختار خروجی این مدل شامل دو مجموعه کنتاکت تبدیلی زمان‌دار است. این ساختار باید از تعداد کانال زمان‌بندی تفکیک شود. چند کنتاکت در یک چرخه زمانی، الزاماً چند تایمر مستقل با تنظیم جداگانه نیستند.
کنتاکت رله منبع تغذیه بار نیست و فقط مسیر مدار را تغییر می‌دهد. برای بار القایی یا دارای جریان راه‌اندازی، ظرفیت کنتاکت باید در همان شرایط بار بررسی شود. در فرمان به موتور، وظیفه تایمر معمولاً مدیریت مدار فرمان است؛ حفاظت موتور و قطع جریان قدرت باید توسط تجهیزات مناسب انجام شود.
ارزیابی خطای تنظیم و تکرارپذیری زمان
برای ارزیابی زمان، فاصله میان رویداد آغاز و تغییر وضعیت کنتاکت زمان‌دار اندازه‌گیری می‌شود. اختلاف میان میانگین زمان اندازه‌گیری‌شده و مقدار هدف، خطای تنظیم را نشان می‌دهد؛ پراکندگی نتیجه در چند چرخه، به تکرارپذیری مربوط است. این دو معیار یکسان نیستند و عدد خوانده‌شده از ولوم نیز به‌تنهایی دقت واقعی چرخه را مشخص نمی‌کند.
برای مثال فرضی، اگر تأخیر هدف ده ثانیه و میانگین اندازه‌گیری ده و دو دهم ثانیه باشد، اختلاف دو دهم ثانیه و خطای نسبی دو درصد است. این مثال، مشخصه دقت محصول نیست. در اندازه‌گیری باید زمان پاسخ وسیله آزمون و تأخیر خود کنتاکت نیز در نظر گرفته شود؛ یک آزمون منفرد برای تعیین تکرارپذیری کافی نیست.
تغذیه، نصب و تفاوت نسخه‌ها
تغذیه AT8PMN-2 برابر بیست‌وچهار ولت متناوب با فرکانس پنجاه یا شصت هرتز یا بیست‌وچهار ولت مستقیم است. این مقدار مشخصه مدار داخلی تایمر است و با ولتاژ بار خروجی یا مشخصات ورودی فرمان تفاوت دارد. در جایگزینی، کد کامل و پسوند تغذیه باید بررسی شوند؛ نام سری به‌تنهایی برای انتخاب کافی نیست.
اتصال این مدل از نوع سوکت هشت‌پین است و نصب سوکتی یا پنلی با براکت برای آن در نظر گرفته می‌شود. ابعاد ثبت‌شده بدنه شامل عرض چهل‌وهشت، ارتفاع چهل‌وهشت، عمق شصت‌وچهار و نه دهم میلی‌متر است. فضای سوکت، خم سیم و دسترسی پشت تابلو باید علاوه بر ابعاد بدنه لحاظ شود.
سوکت و براکت موردنیاز باید در اقلام سفارش بررسی شوند. تعداد پین برابر، به‌تنهایی سازگاری کامل سوکت و دستگاه را تضمین نمی‌کند؛ آرایش پایه و نقشه اتصال نیز اهمیت دارد. تنظیم نهایی زمان بهتر است پس از نصب، با اندازه‌گیری رفتار واقعی مدار کنترل شود.
قیمت و خرید تایمر AT8PMN-2
برای انتخاب AT8PMN-2، رویداد شروع، زمان موردنیاز، نوع فرمان، ولتاژ تغذیه و مشخصات بار خروجی را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید تایمر آتونیکس AT8PMN-2 و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
