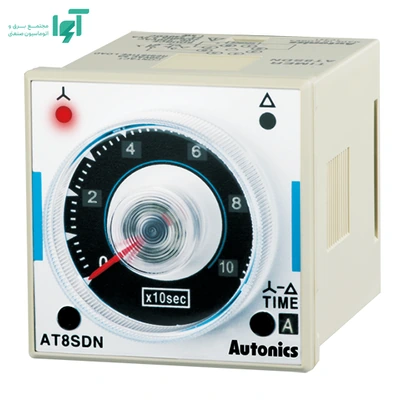

تایمر آتونیکس AT8SDN از سری AT8SDN برای اجرای توالی راه‌اندازی ستاره–مثلث موتور طراحی شده است. زمان موردنظر در این مدل آنالوگ با انتخاب محدوده و تنظیم ولوم تعیین می‌شود. انتخاب آن باید از منطق زمانی مدار شروع شود: رویداد آغاز چیست، خروجی چه زمانی تغییر می‌کند و چرخه چگونه به حالت اولیه بازمی‌گردد.
رابطه تغذیه، فرمان و شروع زمان‌بندی
توالی ستاره–مثلث با برقرارشدن تغذیه تایمر آغاز می‌شود. ابتدا خروجی مربوط به ستاره در توالی قرار می‌گیرد و سپس با پایان زمان آن و طی فاصله انتقال، فرمان مثلث صادر می‌شود. این زمان‌بندی باید با وضعیت واقعی شتاب‌گیری موتور و مدار کنتاکتورها هماهنگ شود.
در طراحی مدار باید وضعیت قطع زودهنگام فرمان، ریست و بازگشت تغذیه روشن باشد. دو مدار با زمان تنظیم یکسان می‌توانند به دلیل تفاوت رویداد شروع یا رفتار بازنشانی، نتیجه متفاوتی ایجاد کنند. بررسی فقط عدد روی ولوم یا نمایشگر برای انتخاب کافی نیست.
دو زمان متفاوت در راه‌اندازی ستاره–مثلث
زمان کار در ستاره و فاصله انتقال ستاره به مثلث دو تنظیم با نقش متفاوت‌اند. گستره زمان ستاره در این مدل از نیم ثانیه تا صد ثانیه است و فاصله انتقال از میان پنج صدم، یک دهم، دو دهم، سه دهم، چهار دهم و نیم ثانیه انتخاب می‌شود. فاصله انتقال برای جدایی زمانی خروج دو وضعیت به کار می‌رود و جایگزین اینترلاک الکتریکی و مکانیکی کنتاکتورها نیست.
برای مثال عمومی، اگر زمان ستاره ده ثانیه و فاصله انتقال دو دهم ثانیه انتخاب شود، صدور فرمان مثلث پس از پایان زمان ستاره و گذشت فاصله انتقال خواهد بود. این اعداد نسخه پیشنهادی برای همه موتورها نیستند؛ انتخاب نهایی به بار مکانیکی، جریان، سرعت‌گیری و مشخصات موتور وابسته است.
ساختار کنتاکت‌ها و تعداد کانال کنترل
ساختار خروجی این مدل شامل یک کنتاکت باز برای فرمان ستاره و یک کنتاکت باز برای فرمان مثلث است. این ساختار باید از تعداد کانال زمان‌بندی تفکیک شود. چند کنتاکت در یک چرخه زمانی، الزاماً چند تایمر مستقل با تنظیم جداگانه نیستند.
کنتاکت رله منبع تغذیه بار نیست و فقط مسیر مدار را تغییر می‌دهد. برای بار القایی یا دارای جریان راه‌اندازی، ظرفیت کنتاکت باید در همان شرایط بار بررسی شود. در فرمان به موتور، وظیفه تایمر معمولاً مدیریت مدار فرمان است؛ حفاظت موتور و قطع جریان قدرت باید توسط تجهیزات مناسب انجام شود.
تطبیق تایمر با موتور و مدار کنتاکتورها
موتور باید برای راه‌اندازی ستاره–مثلث در ولتاژ شبکه و با دسترسی مناسب به سرهای سیم‌پیچ قابل‌استفاده باشد. تایمر، نوع سیم‌پیچی یا گشتاور موردنیاز بار را تغییر نمی‌دهد. اگر موتور زیر بار نتواند در وضعیت ستاره شتاب بگیرد، صرف افزایش زمان ستاره لزوماً مسئله را حل نمی‌کند.
انتقال زودهنگام یا دیرهنگام می‌تواند رفتار نامناسب در جریان و گشتاور ایجاد کند. برای تنظیم، باید رفتار واقعی راه‌اندازی بررسی شود. خروجی‌های ستاره و مثلث باید با اینترلاک‌های مدار کنتاکتورها هماهنگ باشند تا امکان وصل هم‌زمان دو مسیر فراهم نشود.
تغذیه، نصب و تفاوت نسخه‌ها
تغذیه AT8SDN برابر صد تا دویست و چهل ولت متناوب با فرکانس پنجاه یا شصت هرتز یا بیست‌وچهار تا دویست و چهل ولت مستقیم است. این مقدار مشخصه مدار داخلی تایمر است و با ولتاژ بار خروجی یا مشخصات ورودی فرمان تفاوت دارد. در جایگزینی، کد کامل و پسوند تغذیه باید بررسی شوند؛ نام سری به‌تنهایی برای انتخاب کافی نیست.
اتصال این مدل از نوع سوکت هشت‌پین است و نصب سوکتی یا پنلی با براکت برای آن در نظر گرفته می‌شود. ابعاد ثبت‌شده بدنه شامل عرض چهل‌وهشت، ارتفاع چهل‌وهشت، عمق شصت‌وچهار و نه دهم میلی‌متر است. فضای سوکت، خم سیم و دسترسی پشت تابلو باید علاوه بر ابعاد بدنه لحاظ شود.
سوکت و براکت موردنیاز باید در اقلام سفارش بررسی شوند. تعداد پین برابر، به‌تنهایی سازگاری کامل سوکت و دستگاه را تضمین نمی‌کند؛ آرایش پایه و نقشه اتصال نیز اهمیت دارد. تنظیم نهایی زمان بهتر است پس از نصب، با اندازه‌گیری رفتار واقعی مدار کنترل شود.
قیمت و خرید تایمر AT8SDN
برای انتخاب AT8SDN، رویداد شروع، زمان موردنیاز، نوع فرمان، ولتاژ تغذیه و مشخصات بار خروجی را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید تایمر آتونیکس AT8SDN و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
