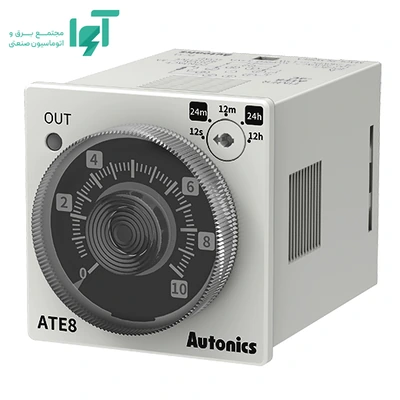

تایمر آتونیکس ATE8-46 از سری ATE8 برای ایجاد تأخیر در وصل پس از برقرارشدن تغذیه طراحی شده است. زمان موردنظر در این مدل آنالوگ با انتخاب محدوده و تنظیم ولوم تعیین می‌شود. انتخاب آن باید از منطق زمانی مدار شروع شود: رویداد آغاز چیست، خروجی چه زمانی تغییر می‌کند و چرخه چگونه به حالت اولیه بازمی‌گردد.
رابطه تغذیه، فرمان و شروع زمان‌بندی
شروع چرخه به وصل تغذیه وابسته است. هنگامی که برق ورودی برقرار می‌شود، مدار زمان‌بندی مطابق حالت انتخاب‌شده عمل می‌کند. برای شروع مجدد، رفتار قطع و وصل برق و زمان بازگشت باید با نیاز چرخه هماهنگ باشد؛ این روش را نباید با شروع مستقل از طریق یک ورودی سیگنال یکسان فرض کرد.
در طراحی مدار باید وضعیت قطع زودهنگام فرمان، ریست و بازگشت تغذیه روشن باشد. دو مدار با زمان تنظیم یکسان می‌توانند به دلیل تفاوت رویداد شروع یا رفتار بازنشانی، نتیجه متفاوتی ایجاد کنند. بررسی فقط عدد روی ولوم یا نمایشگر برای انتخاب کافی نیست.
محدوده زمانی و تفاوت مدل‌های نزدیک
محدوده‌های معرفی‌شده برای ATE8-46 شامل شش دهم تا شش ثانیه، شش تا شصت ثانیه، شش دهم تا شش دقیقه، شش تا شصت دقیقه و شش دهم تا شش ساعت است. ابتدا باید مقیاس و واحد زمان مناسب انتخاب و سپس مقدار با ولوم تنظیم شود. یک موقعیت مشابه ولوم روی دو مدل با مقیاس متفاوت، زمان یکسان تولید نمی‌کند.
کدهای ATE8-41، ATE8-43 و ATE8-46 در محدوده‌های زمانی تفاوت دارند. برای مثال، نیاز به تأخیر بیست ثانیه‌ای باید در محدوده‌ای قرار گیرد که آن مقدار را پوشش می‌دهد؛ صرف شباهت بدنه یا برابر بودن تغذیه، دلیل کافی برای جایگزینی نیست. بازه انتخابی بهتر است خواندن و تکرار تنظیم را برای اپراتور روشن کند.
ساختار کنتاکت‌ها و تعداد کانال کنترل
ساختار خروجی این مدل شامل یک کنتاکت تبدیلی زمان‌دار SPDT و یک کنتاکت باز آنی SPST است. کنتاکت آنی با برقرارشدن تغذیه تغییر وضعیت می‌دهد، در حالی که کنتاکت زمان‌دار تابع تأخیر تنظیم‌شده است. بنابراین دو خروجی، دو تأخیر مستقل ایجاد نمی‌کنند.
کنتاکت رله منبع تغذیه بار نیست و فقط مسیر مدار را تغییر می‌دهد. برای بار القایی یا دارای جریان راه‌اندازی، ظرفیت کنتاکت باید در همان شرایط بار بررسی شود. در فرمان به موتور، وظیفه تایمر معمولاً مدیریت مدار فرمان است؛ حفاظت موتور و قطع جریان قدرت باید توسط تجهیزات مناسب انجام شود.
ارزیابی خطای تنظیم و تکرارپذیری زمان
برای ارزیابی زمان، فاصله میان رویداد آغاز و تغییر وضعیت کنتاکت زمان‌دار اندازه‌گیری می‌شود. اختلاف میان میانگین زمان اندازه‌گیری‌شده و مقدار هدف، خطای تنظیم را نشان می‌دهد؛ پراکندگی نتیجه در چند چرخه، به تکرارپذیری مربوط است. این دو معیار یکسان نیستند و عدد خوانده‌شده از ولوم نیز به‌تنهایی دقت واقعی چرخه را مشخص نمی‌کند.
برای مثال فرضی، اگر تأخیر هدف ده ثانیه و میانگین اندازه‌گیری ده و دو دهم ثانیه باشد، اختلاف دو دهم ثانیه و خطای نسبی دو درصد است. این مثال، مشخصه دقت محصول نیست. در اندازه‌گیری باید زمان پاسخ وسیله آزمون و تأخیر خود کنتاکت نیز در نظر گرفته شود؛ یک آزمون منفرد برای تعیین تکرارپذیری کافی نیست.
تغذیه، نصب و تفاوت نسخه‌ها
تغذیه ATE8-46 برابر صد تا دویست و چهل ولت متناوب با فرکانس پنجاه یا شصت هرتز یا بیست‌وچهار تا دویست و چهل ولت مستقیم است. این مقدار مشخصه مدار داخلی تایمر است و با ولتاژ بار خروجی یا مشخصات ورودی فرمان تفاوت دارد. در جایگزینی، کد کامل و پسوند تغذیه باید بررسی شوند؛ نام سری به‌تنهایی برای انتخاب کافی نیست.
اتصال این مدل از نوع سوکت هشت‌پین است و نصب سوکتی یا پنلی با براکت برای آن در نظر گرفته می‌شود. ابعاد ثبت‌شده بدنه شامل عرض چهل‌وهشت، ارتفاع چهل‌وهشت، عمق هفتاد و هشت دهم میلی‌متر است. فضای سوکت، خم سیم و دسترسی پشت تابلو باید علاوه بر ابعاد بدنه لحاظ شود.
سوکت و براکت موردنیاز باید در اقلام سفارش بررسی شوند. تعداد پین برابر، به‌تنهایی سازگاری کامل سوکت و دستگاه را تضمین نمی‌کند؛ آرایش پایه و نقشه اتصال نیز اهمیت دارد. تنظیم نهایی زمان بهتر است پس از نصب، با اندازه‌گیری رفتار واقعی مدار کنترل شود.
قیمت و خرید تایمر ATE8-46
برای انتخاب ATE8-46، رویداد شروع، زمان موردنیاز، نوع فرمان، ولتاژ تغذیه و مشخصات بار خروجی را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید تایمر آتونیکس ATE8-46 و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
