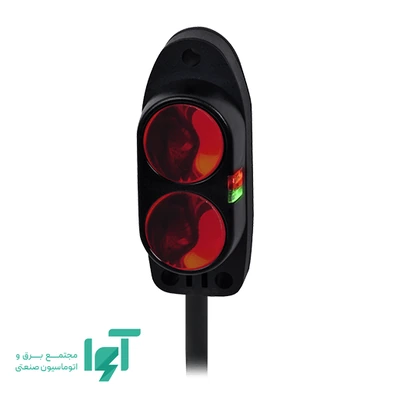

سنسور نوری یک طرفه NPN آتونیکس BA2M-DDT با کد BA2M-DDT یک سنسور فتوالکتریک یک‌طرفه از سری BA است که هدف را از نور بازتابیده از خود قطعه تشخیص می‌دهد. فاصله تشخیص نامی آن دو متر، نوع خروجی NPN و عملکرد آن با عملکرد ثابت Light-ON است. این نسخه با کابل متصل دو‌متری عرضه می‌شود و برای تشخیص هدف از یک سمت مسیر طراحی شده است.
تشخیص یک‌طرفه تا فاصله نامی دو متر
در روش یک‌طرفه، فرستنده و گیرنده داخل یک بدنه قرار دارند. نور مادون قرمز به سطح هدف می‌تابد و بخشی از آن به گیرنده بازمی‌گردد. بنابراین فاصله تشخیص به جنس، رنگ، ابعاد، زاویه و کیفیت سطح قطعه وابسته است و مقدار دو متر باید به‌عنوان مشخصه نامی همان مدل در نظر گرفته شود.
برای هدف تیره، کوچک، زبر یا مایل ممکن است فاصله عملی کمتر شود؛ سطح روشن و بزرگ معمولاً نور بیشتری برمی‌گرداند. سنسور را با قطعه واقعی و در دورترین و نزدیک‌ترین موقعیت مکانیکی آزمایش کنید و تنها با مشاهده عملکرد روی یک نمونه روشن، عملکرد روی همه محصولات را قطعی ندانید.
پس‌زمینه‌ای که داخل میدان دید قرار دارد نیز می‌تواند نور برگرداند. فاصله و زاویه نصب را طوری انتخاب کنید که اختلاف سیگنال میان حضور و نبود هدف روشن باشد. نشانگر سبز پایداری برای بررسی حاشیه عملکرد مفید است؛ تنظیم نهایی را در شرایط واقعی نور محیط، آلودگی و لرزش انجام دهید.
خروجی NPN و عملکرد ثابت Light-ON
خروجی NPN هنگام فعال‌شدن، مسیر جریان را به سمت صفر ولت برقرار می‌کند و با ورودی‌های سازگار با خروجی سینک استفاده می‌شود. نوع پایه مشترک ورودی دیجیتال PLC یا کنترلر باید با این جهت جریان هماهنگ باشد. یکسان‌بودن ولتاژ تغذیه به‌تنهایی سازگاری ورودی را تضمین نمی‌کند.
عملکرد این کد Light-ON ثبت شده است و نباید قابلیت تغییر به حالت دیگری برای آن فرض شود. در روش یک‌طرفه، دریافت نور بازتابیده از هدف مبنای وضعیت روشن است. منطق برنامه PLC را با رفتار واقعی ورودی تطبیق دهید و در صورت نیاز به منطق معکوس، آن را در کنترلر با مستندسازی روشن انجام دهید.
ولتاژهای ثبت‌شده برای این مدل دوازده و بیست‌وچهار ولت جریان مستقیم هستند. این دو مقدار نامی را به بازه کاری دلخواه تبدیل نکنید. قطب‌بندی، نقش پایه‌ها و ظرفیت مجاز خروجی باید از نقشه اتصال همان کد کنترل شوند؛ خروجی سنسور برای ورودی کنترل است و نباید بدون بررسی برای راه‌اندازی مستقیم بار قدرت به کار رود.
بدنه کامپکت، ابعاد و نوع اتصال
بدنه مستطیلی تخت این سری عرض نوزده میلی‌متر، ارتفاع چهل‌وهشت‌ممیزپنج میلی‌متر و عمق پانزده‌ممیزپنج میلی‌متر دارد. هر سه جهت در داده محصول مشخص شده‌اند، اما فضای پایه، پیچ، سوکت یا خروج کابل جزو این ابعاد نیست و باید جداگانه در نقشه دستگاه لحاظ شود. ضخامت کم یا عرض محدود برای نصب در فضای فشرده مفید است، به شرط آنکه دسترسی برای هم‌راستایی و تمیزکردن سطح نوری باقی بماند.
جنس بدنه ABS است. نام ماده برای شناخت ساختار بدنه مفید است، اما مقاومت در برابر هر روغن، حلال، شوینده یا ضربه را اثبات نمی‌کند. تماس شیمیایی، دمای محیط و روش شست‌وشو را با مستندات همان مدل تطبیق دهید و پنجره نوری را از خراش و رسوب محافظت کنید.
این کد کابل متصل دو‌متری دارد و کانکتور جداشدنی برای آن ثبت نشده است. مشخصه تعداد سیم برای این مدل 3 ثبت شده است. طول مسیر تا جعبه اتصال یا تابلو را با احتساب خم‌ها و محل مهار بسنجید. کابل را نزدیک بدنه مهار کنید و آن را از لبه تیز، کشش مداوم و مسیر کابل موتور یا خروجی اینورتر دور نگه دارید.
نشانگرها و راه‌اندازی مرحله‌ای
یک LED قرمز برای عملکرد و یک LED نارنجی برای پایداری ثبت شده است. نشانگر تغذیه وجود ولتاژ در فرستنده و نشانگر عملکرد تغییر وضعیت گیرنده را نشان می‌دهد. وجود نشانگر پایداری را فقط برای مدلی فرض کنید که صریحاً ثبت شده باشد. نشانگرها ابزار عیب‌یابی محلی هستند؛ تأیید نهایی باید از وضعیت ورودی کنترلر و رفتار واقعی ماشین انجام شود.
ابتدا بدون هدف، اثر پس‌زمینه را بررسی کنید. سپس هدف واقعی را در نزدیک‌ترین، دورترین و مایل‌ترین موقعیت مجاز قرار دهید و وضعیت نشانگر و ورودی کنترلر را مقایسه کنید. اگر حاشیه پایداری کم است، فاصله، زاویه یا محل پایه را اصلاح کنید.
کابل سیگنال را از منابع نویز، کنتاکتور و کابل قدرت جدا عبور دهید. مرجع صفر ولت، نوع ورودی و آرایش پایه‌ها را مطابق نقشه همان کد ببندید. پس از روشن‌کردن دستگاه، قطع و وصل تغذیه، آلودگی سطح نوری و شل‌شدن پایه را نیز به‌عنوان سناریوهای عیب‌یابی بررسی کنید.
کاربردها و معیارهای انتخاب
تشخیص حضور جعبه یا قطعه، کنترل ورود محصول به ایستگاه و اعلام وجود هدف از یک سمت مسیر از کاربردهای متناسب با این آرایش هستند. تناسب نهایی به اندازه، جنس، رنگ یا شفافیت هدف، فاصله واقعی، زاویه نصب، سرعت عبور و نور محیط بستگی دارد.
برای انتخاب در خانواده سنسورهای فتوالکتریک، ابتدا روش تشخیص را مشخص کنید: یک‌طرفه برای نصب کامل در یک سمت و بازتاب از خود هدف، آینه‌ای برای سیم‌کشی یک‌طرفه با رفلکتور، و دوطرفه برای مسیر مستقیم میان فرستنده و گیرنده. سپس خروجی NPN یا PNP، اتصال کابلی یا کانکتوری، برد، ابعاد بدنه و رنگ نور را با دستگاه تطبیق دهید.
فاصله تشخیص به‌تنهایی حداکثر سرعت شمارش را مشخص نمی‌کند. زمان حضور قطعه در میدان دید، فاصله خالی میان قطعات، زمان پاسخ سنسور و فیلتر ورودی کنترلر باید با هم بررسی شوند. این سنسور برای کنترل فرایند است؛ بدون تأییدیه ایمنی مستند، آن را جایگزین تجهیز حفاظت از حضور انسان نکنید.
پرسش‌های متداول
آیا رنگ هدف روی فاصله تشخیص اثر دارد؟
بله. این روش نور بازتابیده از خود هدف را می‌سنجد؛ رنگ، جنس، اندازه، زاویه و کیفیت سطح می‌توانند فاصله عملی را تغییر دهند. آزمون با قطعه واقعی بخشی از راه‌اندازی است.
آیا کابل متصل را می‌توان بدون بررسی افزایش داد؟
افزایش مسیر باید با رعایت نقشه اتصال، افت ولتاژ، نویز و روش اتصال صنعتی انجام شود. محل اتصال را در برابر کشش و شرایط محیطی محافظت کنید و مسیر سیگنال را از قدرت جدا نگه دارید.
آیا نسخه NPN با نسخه دیگر جایگزین مستقیم است؟
خیر. تفاوت NPN و PNP در جهت جریان خروجی و نوع ورودی سازگار کنترلر است. تغییر شرط برنامه جای سیم‌بندی سازگار را نمی‌گیرد؛ کد کامل و مدار ورودی را پیش از سفارش کنترل کنید.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و خرید BA2M-DDT، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، فاصله هدف، رنگ و جنس سطح، اندازه قطعه، سرعت عبور، پس‌زمینه و نوع ورودی کنترلر را نیز بفرستید. در جایگزینی تجهیز قبلی، عکس پلاک، محل نصب و اتصال فعلی کمک می‌کند تفاوت‌های مکانیکی و الکتریکی پیش از سفارش مشخص شوند.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. موجودی، قیمت و اقلام سفارش برای همان کد کامل استعلام می‌شوند؛ نام سری BA به‌تنهایی برای ثبت سفارش کافی نیست.
