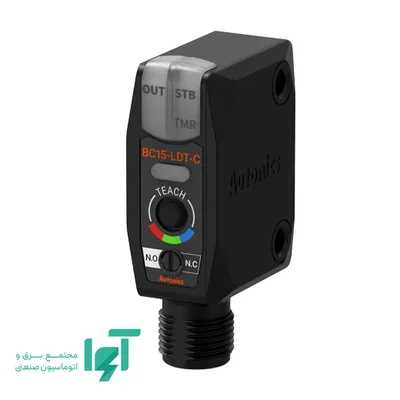

سنسور تشخیص رنگ NPN آتونیکس BC15-LDT-C با کد BC15-LDT-C یک سنسور تشخیص مارک رنگ از سری BC آتونیکس است. این مدل با نورهای قرمز، سبز و آبی سطح هدف را روشن می‌کند و بازتاب آن را برای تشخیص تطابق یا عدم تطابق با رنگ آموزش‌داده‌شده می‌سنجد. فاصله تشخیص نامی آن پانزده میلی‌متر، خروجی ترانزیستوری آن NPN و تغذیه آن دوازده یا بیست‌وچهار ولت جریان مستقیم است. بدنه مستطیلی PC و اتصال کانکتوری M12 چهارپین، این کد را برای کنترل مارک رنگ روی بسته‌بندی، چاپ یا قطعه مناسب می‌کند؛ پایداری نهایی به فاصله، زاویه، سطح و تفاوت واقعی رنگ‌ها وابسته است.
سازوکار تشخیص رنگ در BC15-LDT-C
سنسور به‌صورت یک‌طرفه روبه‌روی سطح نصب می‌شود. منبع LED سه‌رنگ، نور قرمز، سبز و آبی را به هدف می‌تاباند و گیرنده الگوی بازتاب را ارزیابی می‌کند. در مرحله آموزش، رنگ مرجع به سنسور معرفی می‌شود؛ سپس خروجی بر اساس تطابق رنگ یا عدم تطابق آن تغییر می‌کند. این روش صرفاً شدت روشنایی یک رنگ را نمی‌سنجد و برای تمایز مارک‌های رنگی طراحی شده است، اما نتیجه همچنان از بافت، درخشندگی، زاویه و نور مزاحم اثر می‌گیرد.
فاصله نامی پانزده میلی‌متر باید با سطح مرجع و قطعات واقعی تنظیم شود. تغییر فاصله در اثر لرزش، تاب‌داشتن فیلم یا اختلاف ضخامت محصول می‌تواند مقدار نور برگشتی را تغییر دهد. سنسور را در مرز فاصله نامی نصب نکنید؛ براکت صلب و هدایت مکانیکی یکنواخت، به همان اندازه تفاوت رنگ در پایداری تشخیص مؤثرند.
ویژگی‌های کلیدی و اثر آن‌ها در انتخاب
- نوع تشخیص: تشخیص مارک رنگ به روش یک‌طرفه؛ فرستنده و گیرنده در یک بدنه‌اند و نصب فقط از یک سمت سطح انجام می‌شود.
- فاصله نامی: پانزده میلی‌متر؛ فاصله و زاویه باید در حرکت واقعی محصول ثابت بمانند.
- نور تابشی: LED قرمز، سبز و آبی؛ ترکیب بازتاب این سه مؤلفه مبنای تمایز رنگ است.
- خروجی: NPN؛ آرایش ورودی PLC یا کنترلر باید با قطبیت خروجی هماهنگ باشد.
- منطق خروجی: تطابق رنگ با حالت NO و عدم تطابق رنگ با حالت NC؛ رفتار برنامه باید با وضعیت مرجع تنظیم شود.
- تغذیه: دوازده یا بیست‌وچهار ولت جریان مستقیم برای استفاده در تابلوهای کنترل صنعتی.
- اتصال: کانکتور نری M12 چهارپین؛ کابل مادگی سازگار باید در طراحی اتصال در نظر گرفته شود.
- بدنه و ابعاد: بدنه مستطیلی از PC با عرض شانزده، ارتفاع سی‌وهفت و عمق بیست‌وهشت میلی‌متر؛ ترتیب ثبت‌شده W × H × D است.
- نشانگرها: نشانگر قرمز عملکرد، سبز پایداری، چندرنگ آموزش و نارنجی تایمر برای مشاهده وضعیت تنظیم و کارکرد.
آموزش رنگ و تفسیر وضعیت خروجی
برای آموزش، نمونه مرجع باید در همان فاصله، زاویه و شرایط سطحی قرار گیرد که در تولید استفاده می‌شود. نشانگر چندرنگ آموزش، وضعیت این مرحله را نمایش می‌دهد؛ جزئیات ترتیب کلیدها یا سیم آموزش در داده این ردیف ثبت نشده و باید از راهنمای رسمی همان کد خوانده شود. پس از آموزش، نمونه‌های قابل‌قبول و مردود واقعی چند بار عبور داده شوند تا مرز تمایز در شرایط خط تأیید شود.
عبارت «تطابق رنگ (NO) | عدم تطابق رنگ (NC)» بیان می‌کند که خروجی می‌تواند نسبت به رنگ مرجع با دو منطق رفتاری استفاده شود. NO و NC را نباید با NPN و PNP اشتباه گرفت: اولی وضعیت منطقی نسبت به تطابق رنگ است و دومی قطبیت الکتریکی خروجی. هر دو باید هم‌زمان در سیم‌بندی و برنامه کنترلر درست تفسیر شوند.
خروجی، تغذیه و اتصال کانکتوری
خروجی NPN در حالت فعال، مسیر سیگنال را به سمت صفر ولت می‌بندد و باید به ورودی کنترلری متصل شود که مرجع مشترک آن برای این قطبیت طراحی شده است. این توضیح جای نقشه پین‌ها را نمی‌گیرد. شماره پین تغذیه، صفر ولت، خروجی و ورودی یا عملکرد تنظیم باید پیش از برق‌دارکردن از نقشه رسمی همین مدل کنترل شود؛ رنگ سیم کابل‌های مختلف همیشه یکسان نیست.
رابط این مدل کانکتور نری M12 چهارپین است. کابل مادگی باید از نظر تعداد پین، کلید مکانیکی، طول و شرایط محیطی با تجهیز هماهنگ باشد. همراه‌بودن کابل در داده این ردیف تأیید نشده است و باید جداگانه در استعلام بررسی شود. کابل را بدون کشش ببندید و مسیر آن را از کابل‌های قدرت، لبه‌های تیز و بخش‌های متحرک دور نگه دارید.
نصب و راه‌اندازی اولیه
- محل عبور مارک را در تمام تغییرات جانبی محصول مشخص کنید و براکت را طوری بسازید که نقطه خواندن همواره روی همان ناحیه قرار گیرد.
- سطح عدسی را روبه‌روی مارک و در فاصله نزدیک به پانزده میلی‌متر قرار دهید؛ زاویه را برای کاهش بازتاب مستقیم سطوح براق با آزمون واقعی تنظیم کنید.
- کابل مادگی M12 را بدون فشار و پیچش ببندید و خروجی NPN را با ورودی کنترلر تطبیق دهید.
- رنگ مرجع را در سرعت و فاصله واقعی آموزش دهید و نشانگر آموزش را مطابق راهنمای رسمی بررسی کنید.
- نمونه‌های خوب، بد، روشن، تیره و دارای تغییر معمول چاپ را عبور دهید و نشانگر سبز پایداری و قرمز عملکرد را مقایسه کنید.
- پس از تثبیت، براکت و کابل را مهار کنید و برنامه‌ای برای تمیزکردن عدسی در محیط دارای گردوغبار، چسب یا بخار روغن در نظر بگیرید.
کاربردهای مناسب و محدودیت‌های واقعی
- تشخیص رجیسترمارک یا علامت رنگی روی فیلم و لفاف در ماشین‌آلات بسته‌بندی.
- کنترل وجود یا نبود چاپ رنگی روی برچسب، کارتن یا قطعه در ایستگاه بازرسی.
- تفکیک دو گروه قطعه با رنگ سطح متفاوت، به شرط ثابت‌بودن فاصله و کیفیت سطح.
- همگام‌سازی عملیات برش، دوخت یا چاپ با عبور مارک رنگی از نقطه خواندن.
این سنسور نباید بدون آزمون به‌عنوان ابزار اندازه‌گیری دقیق رنگ یا جایگزین سامانه بینایی در نظر گرفته شود. رنگ‌های بسیار نزدیک، سطوح فلزی براق، چاپ نیمه‌شفاف، تغییر زیاد بافت و لرزش فاصله می‌توانند حاشیه تمایز را کم کنند. داده ردیف درباره درجه حفاظت، زمان پاسخ، محدوده دما و مقدار تایمر عددی ارائه نمی‌کند؛ برای پروژه‌ای که این پارامترها تعیین‌کننده‌اند، مستند رسمی کد کامل باید بررسی شود.
مقایسه دو خروجی نزدیک سری BC
- این کد خروجی NPN دارد. مدل -PBC15-LDT-C در همین مشخصات ساختاری، قطبیت PNP را ارائه می‌کند؛ انتخاب فقط باید بر اساس نوع ورودی کنترلر انجام شود.
- فاصله پانزده میلی‌متر، نور سه‌رنگ، ابعاد بدنه و کانکتور M12 در دو ردیف ثبت‌شده یکسان‌اند؛ پسوند P در این جفت به خروجی PNP مربوط است.
- منطق تطابق NO و عدم تطابق NC در هر دو قطبیت مطرح است و مستقل از انتخاب NPN / PNP باید در برنامه ماشین تعریف شود.
معیارهای انتخاب پیش از سفارش
- کد کامل BC15-LDT-C و قطبیت NPN را با ورودی کنترلر و نقشه تابلو تطبیق دهید.
- اختلاف واقعی رنگ مرجع و رنگ مردود را با نمونه‌های خط تولید، نه فایل گرافیکی یا تصویر مانیتور، ارزیابی کنید.
- فاصله و زاویه سطح را در حضور لرزش، تاب فیلم و تغییر ضخامت محصول ثابت نگه دارید.
- فضای نصب بدنه شانزده در سی‌وهفت در بیست‌وهشت میلی‌متر و مسیر کانکتور M12 را کنترل کنید.
- اگر سرعت، تایمر یا شرایط محیطی محدودکننده‌اند، مقادیر آن‌ها را از دیتاشیت همان کد با نیاز پروژه مقایسه کنید.
پرسش‌های متداول
آیا این مدل فقط روشنایی را تشخیص می‌دهد؟
منبع سه‌رنگ قرمز، سبز و آبی برای ارزیابی بازتاب رنگ به‌کار می‌رود و محصول در ردیف به‌عنوان سنسور تشخیص مارک رنگ معرفی شده است. بااین‌حال بافت و براقیت نیز بر بازتاب اثر دارند و آزمون نمونه واقعی لازم است.
تفاوت NPN/PNP با NO/NC چیست؟
NPN / PNP نوع مدار خروجی و سازگاری الکتریکی با ورودی کنترلر را مشخص می‌کند؛ NO / NC در این محصول به رفتار منطقی خروجی هنگام تطابق یا عدم تطابق رنگ مربوط است.
آیا کابل M12 همراه محصول است؟
همراه‌بودن کابل در داده این ردیف تأیید نشده است. هنگام سفارش باید کابل مادگی چهارپین سازگار، طول موردنیاز و شرایط محیطی جداگانه بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام سنسور تشخیص رنگ NPN آتونیکس BC15-LDT-C، کد کامل BC15-LDT-C و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره دقیق‌تر، رنگ مرجع و رنگ مردود، جنس و براقیت سطح، سرعت عبور، فاصله نصب، مدل کنترلر و مشخصات کابل موردنیاز را نیز ارائه دهید. تماس: 03191091031. موجودی، قیمت و شرایط تأمین در زمان استعلام مشخص می‌شود.
