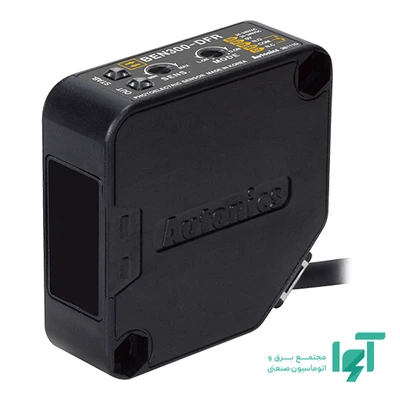

سنسور نوری یک طرفه رلهای آتونیکس BEN300-DFR با کد BEN300-DFR یک سنسور فتوالکتریک یک‌طرفه از سری BEN است که هدف را از نور بازتابیده از خود قطعه تشخیص می‌دهد. فاصله تشخیص نامی آن سیصد میلی‌متر، نوع خروجی رله SPDT و عملکرد آن قابل استفاده در دو حالت Light-ON و Dark-ON است. این نسخه با کابل متصل دو‌متری عرضه می‌شود و برای تشخیص نزدیک در فضای محدود انتخاب می‌شود.
تشخیص یک‌طرفه در فاصله نزدیک سیصد میلی‌متر
در روش یک‌طرفه، فرستنده و گیرنده داخل یک بدنه قرار دارند. نور مادون قرمز به سطح هدف می‌تابد و بخشی از آن به گیرنده بازمی‌گردد. بنابراین فاصله تشخیص به جنس، رنگ، ابعاد، زاویه و کیفیت سطح قطعه وابسته است و مقدار سیصد میلی‌متر باید به‌عنوان مشخصه نامی همان مدل در نظر گرفته شود.
فاصله ثبت‌شده سیصد میلی‌متر این کد برای حضورسنجی نزدیک مناسب است. محل عبور قطعه، تلرانس مکانیکی و لرزش باید طوری کنترل شوند که سطح هدف در محدوده ثبت‌شده باقی بماند. از این مقدار یا بازه نمی‌توان نوع تنظیم، حذف پس‌زمینه یا توانایی تشخیص هر رنگ را استنباط کرد.
پس‌زمینه‌ای که داخل میدان دید قرار دارد نیز می‌تواند نور برگرداند. فاصله و زاویه نصب را طوری انتخاب کنید که اختلاف سیگنال میان حضور و نبود هدف روشن باشد. نشانگر سبز پایداری برای بررسی حاشیه عملکرد مفید است؛ تنظیم نهایی را در شرایط واقعی نور محیط، آلودگی و لرزش انجام دهید.
خروجی رله SPDT و انتخاب Light-ON یا Dark-ON
خروجی رله SPDT از نوع رله تبدیلی SPDT است و یک پایه مشترک را میان دو وضعیت سوئیچ می‌کند. وضعیت کنتاکت‌ها و ظرفیت مجاز بار باید از نقشه و مشخصات همان کد کنترل شوند. نوع پایه مشترک ورودی دیجیتال PLC یا کنترلر باید با این جهت جریان هماهنگ باشد. یکسان‌بودن ولتاژ تغذیه به‌تنهایی سازگاری ورودی را تضمین نمی‌کند.
در Light-ON خروجی بر اساس دریافت نور و در Dark-ON بر اساس کاهش یا قطع نور عمل می‌کند. برای سنسور یک‌طرفه و آینه‌ای، معنی حضور قطعه با مسیر نور و انتخاب حالت مرتبط است؛ برای مدل دوطرفه معمولاً قطع پرتو رویداد اصلی است. منطق موردنیاز را قبل از برنامه‌نویسی تعیین کنید و تغییر وضعیت را هم روی نشانگر سنسور و هم روی ورودی واقعی کنترلر ببینید.
ولتاژهای نامی ثبت‌شده شامل بیست‌وچهار، صدوده و دویست‌وسی ولت جریان متناوب و بیست‌وچهار، چهل‌وهشت، صدوده و دویست‌وسی ولت جریان مستقیم هستند. این مقادیر نامی را به یک بازه پیوسته دلخواه تبدیل نکنید. قطب‌بندی، نقش سیم‌ها و ظرفیت مجاز خروجی باید از نقشه اتصال همان کد کنترل شوند؛ به‌ویژه در نسخه رلهای، نام SPDT به‌تنهایی جریان یا توان مجاز بار را مشخص نمی‌کند.
بدنه کامپکت، ابعاد و نوع اتصال
بدنه مستطیلی این سری عرض هجده میلی‌متر، ارتفاع پنجاه میلی‌متر و عمق پنجاه میلی‌متر دارد. هر سه جهت در داده محصول مشخص شده‌اند، اما فضای پایه، پیچ، سوکت یا خروج کابل جزو این ابعاد نیست و باید جداگانه در نقشه دستگاه لحاظ شود. ضخامت کم یا عرض محدود برای نصب در فضای فشرده مفید است، به شرط آنکه دسترسی برای هم‌راستایی و تمیزکردن سطح نوری باقی بماند.
جنس بدنه ABS مقاوم به حرارت است. نام ماده برای شناخت ساختار بدنه مفید است، اما مقاومت در برابر هر روغن، حلال، شوینده یا ضربه را اثبات نمی‌کند. تماس شیمیایی، دمای محیط و روش شست‌وشو را با مستندات همان مدل تطبیق دهید و پنجره نوری را از خراش و رسوب محافظت کنید.
این کد کابل متصل دو‌متری دارد و کانکتور جداشدنی برای آن ثبت نشده است. مشخصه تعداد سیم برای این مدل پنج ثبت شده است. طول مسیر تا جعبه اتصال یا تابلو را با احتساب خم‌ها و محل مهار بسنجید. کابل را نزدیک بدنه مهار کنید و آن را از لبه تیز، کشش مداوم و مسیر کابل موتور یا خروجی اینورتر دور نگه دارید.
نشانگرها و راه‌اندازی مرحله‌ای
نشانگر قرمز عملکرد و نشانگر سبز پایداری برای این مدل ثبت شده‌اند. نشانگر عملکرد تغییر خروجی و نشانگر پایداری حاشیه دریافت نور را برای تنظیم اولیه نشان می‌دهند. وجود نشانگر پایداری را فقط برای مدلی فرض کنید که صریحاً ثبت شده باشد. نشانگرها ابزار عیب‌یابی محلی هستند؛ تأیید نهایی باید از وضعیت ورودی کنترلر و رفتار واقعی ماشین انجام شود.
ابتدا بدون هدف، اثر پس‌زمینه را بررسی کنید. سپس هدف واقعی را در نزدیک‌ترین، دورترین و مایل‌ترین موقعیت مجاز قرار دهید و وضعیت نشانگر و ورودی کنترلر را مقایسه کنید. اگر حاشیه پایداری کم است، فاصله، زاویه یا محل پایه را اصلاح کنید.
کابل سیگنال را از منابع نویز، کنتاکتور و کابل قدرت جدا عبور دهید. مرجع صفر ولت، نوع ورودی و آرایش پایه‌ها را مطابق نقشه همان کد ببندید. پس از روشن‌کردن دستگاه، قطع و وصل تغذیه، آلودگی سطح نوری و شل‌شدن پایه را نیز به‌عنوان سناریوهای عیب‌یابی بررسی کنید.
کاربردها و معیارهای انتخاب
کنترل حضور قطعه کوچک در فیکسچر، تشخیص نزدیک در ماشین مونتاژ و بررسی قرارگرفتن محصول در فاصله محدود از کاربردهای متناسب با این آرایش هستند. تناسب نهایی به اندازه، جنس، رنگ یا شفافیت هدف، فاصله واقعی، زاویه نصب، سرعت عبور و نور محیط بستگی دارد.
برای انتخاب در خانواده سنسورهای فتوالکتریک، ابتدا روش تشخیص را مشخص کنید: یک‌طرفه برای نصب کامل در یک سمت و بازتاب از خود هدف، آینه‌ای برای سیم‌کشی یک‌طرفه با رفلکتور، و دوطرفه برای مسیر مستقیم میان فرستنده و گیرنده. سپس خروجی NPN یا PNP یا رله SPDT, نوع تغذیه، اتصال، برد، ابعاد بدنه و رنگ نور را با دستگاه تطبیق دهید.
فاصله تشخیص به‌تنهایی حداکثر سرعت شمارش را مشخص نمی‌کند. زمان حضور قطعه در میدان دید، فاصله خالی میان قطعات، زمان پاسخ سنسور و فیلتر ورودی کنترلر باید با هم بررسی شوند. این سنسور برای کنترل فرایند است؛ بدون تأییدیه ایمنی مستند، آن را جایگزین تجهیز حفاظت از حضور انسان نکنید.
پرسش‌های متداول
آیا رنگ هدف روی فاصله تشخیص اثر دارد؟
بله. این روش نور بازتابیده از خود هدف را می‌سنجد؛ رنگ، جنس، اندازه، زاویه و کیفیت سطح می‌توانند فاصله عملی را تغییر دهند. آزمون با قطعه واقعی بخشی از راه‌اندازی است.
آیا کابل متصل را می‌توان بدون بررسی افزایش داد؟
افزایش مسیر باید با رعایت نقشه اتصال، افت ولتاژ، نویز و روش اتصال صنعتی انجام شود. محل اتصال را در برابر کشش و شرایط محیطی محافظت کنید و مسیر سیگنال را از قدرت جدا نگه دارید.
خروجی رله SPDT چه تفاوتی دارد؟
این خروجی یک کنتاکت تبدیلی با پایه مشترک و دو وضعیت سوئیچ‌شونده فراهم می‌کند. انتخاب کنتاکت با منطق کنترلی مرتبط است، اما جریان و ولتاژ مجاز بار باید جداگانه از مشخصات همان مدل بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و خرید BEN300-DFR، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، فاصله هدف، رنگ و جنس سطح، اندازه قطعه، سرعت عبور، پس‌زمینه و نوع ورودی کنترلر را نیز بفرستید. در جایگزینی تجهیز قبلی، عکس پلاک، محل نصب و اتصال فعلی کمک می‌کند تفاوت‌های مکانیکی و الکتریکی پیش از سفارش مشخص شوند.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. موجودی، قیمت و اقلام سفارش برای همان کد کامل استعلام می‌شوند؛ نام سری BEN به‌تنهایی برای ثبت سفارش کافی نیست.
