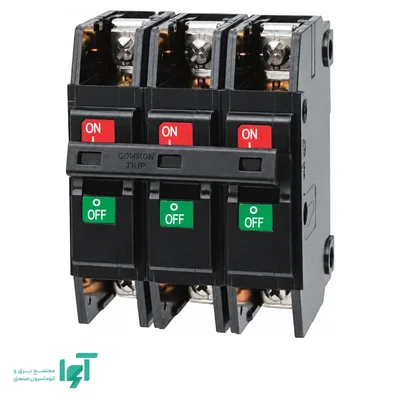

کلید سه‌پل ال اس LS مدل BF103a 100A از خانواده BF-a است و با جریان نامی صد آمپر برای حفاظت مدارهای توزیع در برابر اضافه‌بار و اتصال کوتاه انتخاب می‌شود. ساختار نصب پیچی با پایه، این خانواده را از کلیدهای ریلی متداول متمایز می‌کند؛ بنابراین در جایگزینی محصول، روش نصب و محل ترمینال‌ها باید هم‌زمان با مشخصات الکتریکی بررسی شوند.
عملکرد حفاظتی و جریان نامی
جریان نامی صد آمپر باید با جریان طراحی مصرف‌کننده و ظرفیت مجاز هادی هماهنگ شود. مشخصات حفاظتی اضافه‌بار و اتصال کوتاه این نسخه فیکس است؛ امکان تنظیم مستقل آستانه‌ها مانند واحدهای قابل تنظیم کلید اتوماتیک برای آن در نظر گرفته نمی‌شود.
حفاظت اضافه‌بار به افزایش پایدار جریان و حفاظت اتصال کوتاه به جریان شدید خطا مربوط است. قطع‌نشدن کلید در یک افزایش جریان کوتاه، الزاماً نشانه خرابی نیست؛ زمان و مقدار جریان باید با منحنی عملکرد مقایسه شوند. نام BF-a نیز به‌تنهایی بیانگر منحنی B یا C خانواده LA نیست.
ولتاژ، قدرت قطع و تعداد پل
ساختار سه‌پل برای قطع هم‌زمان سه مسیر فاز است. کاربرد این مدل در شبکه متناوب دویست‌وسی یا چهارصد ولت باید همراه با ظرفیت قطع متناظر بررسی شود؛ ولتاژ عایقی چهارصدوشصت ولت با قدرت قطع یا ولتاژ مجاز همه آرایش‌های اتصال یک مفهوم ندارد.
در کاتالوگ خانواده BF-a، ظرفیت قطع ده کیلوآمپر در دویست‌وچهل ولت و دو ممیز پنج دهم کیلوآمپر در چهارصد و پانزده ولت ارائه شده است. افت ظرفیت قطع در ولتاژ بالاتر اهمیت بررسی دقیق سطح اتصال کوتاه محل نصب را نشان می‌دهد. مقایسه صرف جریان نامی برای جایگزینی دو کلید کافی نیست.
نصب و محدودیت توسعه
نصب پیچی با پایه باید روی تکیه‌گاه مناسب و با رعایت فضای اتصال انجام شود. سطح مقطع هادی، کیفیت سرسیم و گشتاور مجاز اتصال در جلوگیری از افزایش دمای ترمینال اهمیت دارند. اندازه و فاصله سوراخ‌های نصب باید از نقشه همین مدل بررسی شوند.
برای این نسخه، قابلیت نصب تجهیزات جانبی در مشخصات انتخابی پیش‌بینی نشده است. بنابراین نباید امکان افزودن کنتاکت یا شنت خانواده دیگری را از روی شباهت ظاهری فرض کرد. در صورت نیاز به اعلام وضعیت یا قطع از راه دور، راهکار باید در سطح طراحی تابلو بررسی شود.
خرید از آوا الکتریک
برای خرید BF103a 100A از آوا الکتریک، جریان صد آمپر، سه‌پل بودن، روش نصب پیچی و قدرت قطع متناظر با ولتاژ شبکه را مشخص کنید. این اطلاعات برای انتخاب اولیه یا جایگزینی محصول در تابلو موجود ضروری‌اند.
