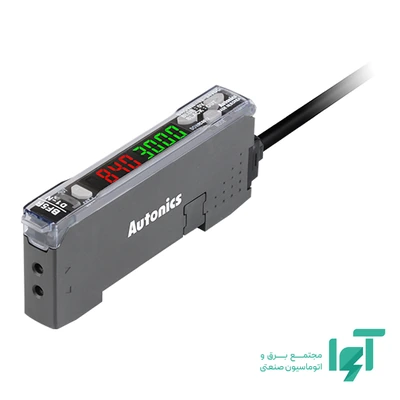

آمپلیفایر فیبر نوری آتونیکس BF5R-D1-P با منبع نور LED قرمز، سیگنال نوری واحد فیبر سازگار را پردازش و از طریق خروجی PNP به کنترلر منتقل می‌کند. این مدل یک کانال تشخیص و یک خروجی کنترلی دارد و منطق Light-ON یا Dark-ON در آن قابل انتخاب است. هد فیبر، بخش جداگانه مجموعه است و باید متناسب با هدف و فضای نصب انتخاب شود.
نور قرمز و انتخاب ترکیب فیبر
رنگ نور این نسخه قرمز است. رنگ منبع بر میزان نور عبوری یا بازتابیده از هدف اثر می‌گذارد؛ برای انتخاب بین نسخه‌های رنگی، اختلاف نور در حضور و نبود هدف را با همان جنس، رنگ و پس‌زمینه اندازه بگیرید. هیچ رنگی برای تمام مواد، بهترین انتخاب همیشگی نیست.
در فیبر دوطرفه، قطع یا کاهش پرتو میان دو هد مبنای تشخیص است؛ در فیبر یک‌طرفه، نور برگشتی از هدف بررسی می‌شود. خود آمپلیفایر به‌تنهایی فاصله تشخیص ثابتی برای همه هدها ندارد. ترکیب واحد فیبر، حالت پاسخ و شرایط نصب، برد عملی را تعیین می‌کند.
خروجی PNP و منطق تشخیص
خروجی PNP کلکتور باز هنگام فعال‌شدن جریان را از مثبت تغذیه به ورودی سازگار می‌دهد. نوع مشترک ورودی و آستانه تشخیص باید با این ساختار هماهنگ باشند. تغییر Light-ON به Dark-ON جهت جریان ترانزیستور را عوض نمی‌کند؛ برای جایگزینی NPN و PNP باید سیم‌بندی و ورودی هم بررسی شوند.
در Light-ON، خروجی بر اساس دریافت نور کافی فعال می‌شود؛ در Dark-ON، کاهش نور نسبت به آستانه مبنای فعال‌شدن است. اینکه حضور قطعه باعث روشن یا خاموش‌شدن خروجی شود، به روش نصب فیبر نیز بستگی دارد. نتیجه را با هدف حاضر و غایب در ورودی کنترلر مشاهده کنید.
نمایشگر و تنظیم آستانه
این نسخه نمایشگر دوگانه LED سون سگمنت چهاررقمی دارد. نمایش هم‌زمان سطح نور و مقدار تنظیم، مقایسه فاصله سیگنال از آستانه را آسان می‌کند؛ دو نمایشگر به معنی دو کانال تشخیص نیست.
آستانه را از تفاوت نور دو وضعیت واقعی انتخاب کنید. مقدار نمایش نور، اندازه فاصله برحسب میلی‌متر نیست و بدون کالیبراسیون مناسب نمی‌توان آن را مستقیماً به طول یا رنگ عددی تبدیل کرد. پس از تنظیم، کوچک‌ترین قطعه و ضعیف‌ترین اختلاف نور را نیز آزمایش کنید.
تایمر خروجی و اثر آن بر شمارش
قابلیت OFF-Delay خاموش‌شدن خروجی را پس از تغییر وضعیت ورودی به تأخیر می‌اندازد. این کار می‌تواند مشاهده یا دریافت یک رویداد کوتاه را آسان‌تر کند، اما اگر فاصله قطعات کم باشد، خروجی‌های متوالی ممکن است به هم متصل شوند. زمان تایمر را با فاصله واقعی قطعات تنظیم کنید.
در این نسخه ON-Delay و One-Shot نیز در گزینه‌های تایمر وجود دارند. ON-Delay فعال‌شدن را پس از تأخیر انجام می‌دهد و One-Shot برای ایجاد خروجی با مدت تعیین‌شده استفاده می‌شود. منطق بازتحریک و زمان دقیق باید از تنظیمات همان مدل گرفته شود؛ تایمر جای پاسخ نوری کافی را نمی‌گیرد.
تغذیه، کابل و نصب
ولتاژهای نامی سازگار ثبت‌شده برای این نسخه دوازده و بیست‌وچهار ولت جریان مستقیم هستند. این مقادیر نامی را با حدود دقیق ولتاژ کاری یا سطح خروجی یکی نگیرید؛ تلرانس و محدوده مجاز از مستند همین مدل کنترل می‌شوند. انتخاب منبع و ماژول ورودی باید جداگانه انجام شود.
طول کابل اتصال ثبت‌شده دو متر است. اتصال کابل کانکتوری را با فیبر نوری اشتباه نگیرید: کابل، تغذیه و سیگنال الکتریکی را منتقل می‌کند و فیبر مسیر نور است. کابل را از خروجی اینورتر و مدار قدرت جدا نگه دارید و فیبر را بدون خم تند یا کشش مهار کنید.
راه‌اندازی و عیب‌یابی
ابتدا هد و فیبر را درست نصب کنید، سپس حضور و نبود هدف را به دستگاه آموزش دهید یا آستانه را مطابق روش تنظیم انتخاب کنید. پس از آن نوع خروجی، منطق Light-ON/Dark-ON و تایمر را با نیاز ورودی کنترلر تطبیق دهید. در پایان، عملکرد را در سرعت واقعی و با تجهیزات مجاور روشن بررسی کنید.
اگر نور دریافتی کم است، هم‌راستایی هد، آلودگی سطح و جاخوردن انتهای فیبر را کنترل کنید. اگر آمپلیفایر درست تغییر وضعیت می‌دهد اما PLC نمی‌بیند، سیم‌بندی خروجی، مشترک ورودی و فیلتر را بررسی کنید. افزایش حساسیت، مشکل اتصال اشتباه الکتریکی را حل نمی‌کند.
پرسش‌های متداول
آیا همراه این آمپلیفایر هر هد فیبری قابل استفاده است؟
سازگاری واحد فیبر باید از جدول سازنده بررسی شود. نوع هد، قطر اتصال و شرایط تشخیص را تطبیق دهید؛ وجود فیبر سازگار در سفارش نیز جداگانه مشخص شود.
آیا Light-ON همان NO در همه کاربردهاست؟
خیر؛ Light-ON وضعیت خروجی نسبت به نور را بیان می‌کند. حضور هدف در نصب دوطرفه معمولاً نور را کم می‌کند، اما در نصب بازتابی می‌تواند آن را زیاد کند.
چرا دو قطعه نزدیک به هم یک رویداد شمرده می‌شوند؟
فاصله زمانی بین قطعات، پاسخ آمپلیفایر، تایمر و فیلتر ورودی را بررسی کنید. خروجی باید فرصت بازگشت به وضعیت قبلی را داشته باشد تا رویداد بعدی جدا ثبت شود.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت BF5R-D1-P، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. کد واحد فیبر، جنس و رنگ هدف، سرعت عبور و نوع ورودی PLC را نیز اعلام کنید. برای جایگزینی تجهیز قبلی، تصویر پلاک و نقشه اتصال آن را نیز بفرستید تا تفاوت خروجی، تغذیه و نصب پیش از سفارش روشن شود.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. قیمت، موجودی و اقلام همراه برای همان کد کامل استعلام می‌شوند.
