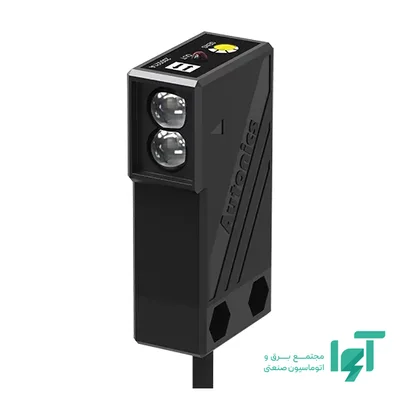

سنسور نوری آینه ای NPN آتونیکس BMS2M-MDT با کد BMS2M-MDT یک سنسور فتوالکتریک آینه‌ای از سری BMS با فاصله تشخیص نامی دو متر است. سنسور و سیم‌کشی در یک سمت مسیر قرار می‌گیرند و پرتو مادون قرمز پس از بازتاب از رفلکتور به گیرنده بازمی‌گردد. خروجی NPN و قابل استفاده در دو حالت Light-ON و Dark-ON امکان هماهنگی با منطق ورودی کنترلر را فراهم می‌کنند؛ این مدل با کابل متصل دو‌متری عرضه می‌شود.
روش آینه‌ای با برد نامی دو متر
در روش آینه‌ای، سنسور پرتو مادون قرمز را به رفلکتور می‌فرستد و بازگشت نور را پایش می‌کند. قرارگرفتن جسم میان سنسور و رفلکتور مسیر رفت‌وبرگشت نور را مختل می‌کند. فاصله دو متر به مسیر میان سنسور و رفلکتور مربوط است و برای رسیدن به آن، زاویه و کیفیت هم‌راستایی اهمیت مستقیم دارند.
نصب یک‌طرفه سیم‌کشی را ساده‌تر از آرایش فرستنده و گیرنده جدا می‌کند، اما رفلکتور باید در سمت مقابل نصب شود. وجود رفلکتور در این روش ضروری است؛ از داده موجود نمی‌توان همراه‌بودن آن با محصول را نتیجه گرفت، بنابراین اقلام سفارش را جداگانه کنترل کنید.
سطوح براق یا بازتابنده می‌توانند نور را به گیرنده برگردانند و رفتار تشخیص را تغییر دهند. برای بطری شفاف، فیلم براق یا قطعه فلزی صیقلی، آزمون واقعی با همان رفلکتور، زاویه و فاصله نصب لازم است. نور مادون قرمز با چشم دیده نمی‌شود؛ هم‌راستایی را با نشانگر عملکرد و آزمون مسیر انجام دهید.
خروجی NPN و انتخاب Light-ON یا Dark-ON
خروجی NPN هنگام فعال‌شدن، مسیر جریان را به سمت صفر ولت برقرار می‌کند و با ورودی‌های سازگار با خروجی سینک استفاده می‌شود. نوع پایه مشترک ورودی دیجیتال PLC یا کنترلر باید با این جهت جریان هماهنگ باشد. یکسان‌بودن ولتاژ تغذیه به‌تنهایی سازگاری ورودی را تضمین نمی‌کند.
در Light-ON خروجی بر اساس دریافت نور و در Dark-ON بر اساس کاهش یا قطع نور عمل می‌کند. برای سنسور یک‌طرفه و آینه‌ای، معنی حضور قطعه با مسیر نور و انتخاب حالت مرتبط است؛ برای مدل دوطرفه معمولاً قطع پرتو رویداد اصلی است. منطق موردنیاز را قبل از برنامه‌نویسی تعیین کنید و تغییر وضعیت را هم روی نشانگر سنسور و هم روی ورودی واقعی کنترلر ببینید.
ولتاژهای ثبت‌شده برای این مدل دوازده و بیست‌وچهار ولت جریان مستقیم هستند. این دو مقدار نامی را به بازه کاری دلخواه تبدیل نکنید. قطب‌بندی، نقش پایه‌ها و ظرفیت مجاز خروجی باید از نقشه اتصال همان کد کنترل شوند؛ خروجی سنسور برای ورودی کنترل است و نباید بدون بررسی برای راه‌اندازی مستقیم بار قدرت به کار رود.
بدنه کامپکت، ابعاد و نوع اتصال
بدنه مستطیلی این سری عرض شانزده میلی‌متر، ارتفاع پنجاه‌وپنج‌ممیزسه میلی‌متر و عمق بیست‌وهشت‌ممیزهشت میلی‌متر دارد. هر سه جهت در داده محصول مشخص شده‌اند، اما فضای پایه، پیچ، سوکت یا خروج کابل جزو این ابعاد نیست و باید جداگانه در نقشه دستگاه لحاظ شود. ضخامت کم یا عرض محدود برای نصب در فضای فشرده مفید است، به شرط آنکه دسترسی برای هم‌راستایی و تمیزکردن سطح نوری باقی بماند.
جنس بدنه ABS است. نام ماده برای شناخت ساختار بدنه مفید است، اما مقاومت در برابر هر روغن، حلال، شوینده یا ضربه را اثبات نمی‌کند. تماس شیمیایی، دمای محیط و روش شست‌وشو را با مستندات همان مدل تطبیق دهید و پنجره نوری را از خراش و رسوب محافظت کنید.
این کد کابل متصل دو‌متری دارد و کانکتور جداشدنی برای آن ثبت نشده است. مشخصه تعداد سیم برای این مدل چهار ثبت شده است. طول مسیر تا جعبه اتصال یا تابلو را با احتساب خم‌ها و محل مهار بسنجید. کابل را نزدیک بدنه مهار کنید و آن را از لبه تیز، کشش مداوم و مسیر کابل موتور یا خروجی اینورتر دور نگه دارید.
نشانگرها و راه‌اندازی مرحله‌ای
یک LED قرمز برای نمایش عملکرد ثبت شده است. این نشانگر تغییر وضعیت عملکرد را برای تنظیم و عیب‌یابی محلی نشان می‌دهد. وجود نشانگر پایداری را فقط برای مدلی فرض کنید که صریحاً ثبت شده باشد. نشانگرها ابزار عیب‌یابی محلی هستند؛ تأیید نهایی باید از وضعیت ورودی کنترلر و رفتار واقعی ماشین انجام شود.
ابتدا رفلکتور را عمود و ثابت نصب کنید و سنسور را برای دریافت پایدار نور تنظیم کنید. سپس قطعه واقعی را از نقاط مختلف مسیر عبور دهید. آزمون را در نور محیط و شرایط آلودگی واقعی تکرار کنید و پس از سفت‌کردن پایه، هم‌راستایی را دوباره بسنجید.
کابل سیگنال را از منابع نویز، کنتاکتور و کابل قدرت جدا عبور دهید. مرجع صفر ولت، نوع ورودی و آرایش پایه‌ها را مطابق نقشه همان کد ببندید. پس از روشن‌کردن دستگاه، قطع و وصل تغذیه، آلودگی سطح نوری و شل‌شدن پایه را نیز به‌عنوان سناریوهای عیب‌یابی بررسی کنید.
کاربردها و معیارهای انتخاب
شمارش بسته‌ها، تشخیص عبور از نوار نقاله و کنترل حضور جسم در دهانه‌ای که سیم‌کشی فقط از یک سمت آن ممکن است از کاربردهای متناسب با این آرایش هستند. تناسب نهایی به اندازه، جنس، رنگ یا شفافیت هدف، فاصله واقعی، زاویه نصب، سرعت عبور و نور محیط بستگی دارد.
برای انتخاب در خانواده سنسورهای فتوالکتریک، ابتدا روش تشخیص را مشخص کنید: یک‌طرفه برای نصب کامل در یک سمت و بازتاب از خود هدف، آینه‌ای برای سیم‌کشی یک‌طرفه با رفلکتور، و دوطرفه برای مسیر مستقیم میان فرستنده و گیرنده. سپس خروجی NPN یا PNP، اتصال کابلی یا کانکتوری، برد، ابعاد بدنه و رنگ نور را با دستگاه تطبیق دهید.
فاصله تشخیص به‌تنهایی حداکثر سرعت شمارش را مشخص نمی‌کند. زمان حضور قطعه در میدان دید، فاصله خالی میان قطعات، زمان پاسخ سنسور و فیلتر ورودی کنترلر باید با هم بررسی شوند. این سنسور برای کنترل فرایند است؛ بدون تأییدیه ایمنی مستند، آن را جایگزین تجهیز حفاظت از حضور انسان نکنید.
پرسش‌های متداول
آیا رفلکتور لازم است؟
بله. مسیر آینه‌ای با بازگشت نور از رفلکتور کار می‌کند. وجود رفلکتور ضروری است، اما از اطلاعات این ردیف نمی‌توان همراه‌بودن آن را قطعی دانست؛ اقلام سفارش را جداگانه استعلام کنید.
آیا کابل متصل را می‌توان بدون بررسی افزایش داد؟
افزایش مسیر باید با رعایت نقشه اتصال، افت ولتاژ، نویز و روش اتصال صنعتی انجام شود. محل اتصال را در برابر کشش و شرایط محیطی محافظت کنید و مسیر سیگنال را از قدرت جدا نگه دارید.
آیا نسخه NPN با نسخه دیگر جایگزین مستقیم است؟
خیر. تفاوت NPN و PNP در جهت جریان خروجی و نوع ورودی سازگار کنترلر است. تغییر شرط برنامه جای سیم‌بندی سازگار را نمی‌گیرد؛ کد کامل و مدار ورودی را پیش از سفارش کنترل کنید.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و خرید BMS2M-MDT، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، فاصله تا رفلکتور، جنس و شفافیت هدف، فضای نصب رفلکتور، سرعت عبور و نوع ورودی کنترلر را نیز بفرستید. در جایگزینی تجهیز قبلی، عکس پلاک، محل نصب و اتصال فعلی کمک می‌کند تفاوت‌های مکانیکی و الکتریکی پیش از سفارش مشخص شوند.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. موجودی، قیمت و اقلام سفارش برای همان کد کامل استعلام می‌شوند؛ نام سری BMS به‌تنهایی برای ثبت سفارش کافی نیست.
