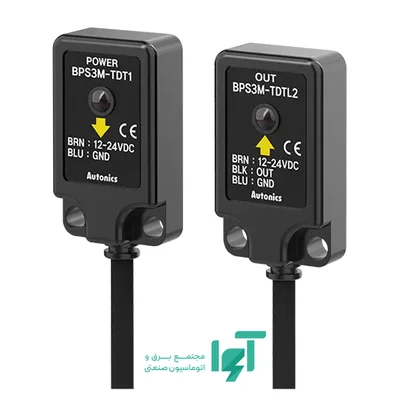

سنسور نوری دو طرفه NPN آتونیکس BPS3M-TDT با کد BPS3M-TDT یک مجموعه فرستنده و گیرنده از سری BPS است که برای تشخیص قطع پرتو در فاصله نامی سه متر به کار می‌رود. خروجی NPN آن با عملکرد ثابت Dark-ON است و با کابل متصل دو‌متری عرضه می‌شود. این آرایش برای مسیرهایی مناسب است که امکان نصب دو بخش در دو سوی محل عبور وجود دارد و پایداری تشخیص نسبت به رنگ سطح قطعه اهمیت دارد.
تشخیص دوطرفه در فاصله نامی سه متر
در روش دوطرفه، فرستنده و گیرنده روبه‌روی هم نصب می‌شوند و فاصله سه متر به فاصله میان این دو بخش مربوط است، نه فاصله سنسور تا سطح قطعه. عبور جسم از میان آن‌ها پرتو مادون قرمز را قطع می‌کند. چون دریافت نور به بازتاب سطح جسم وابسته نیست، رنگ و جلای قطعه معمولاً اثر کمتری از روش یک‌طرفه دارند.
مزیت عملی این آرایش، مسیر نوری تعریف‌شده و امکان تشخیص پایدار اجسام مات در یک دهانه است. در مقابل، نصب و کابل‌کشی در دو سوی مسیر لازم است. جسم شفاف، سوراخ‌دار، بسیار باریک یا دارای لبه نامنظم ممکن است تمام پرتو را قطع نکند؛ نمونه واقعی باید در بدترین موقعیت عبور آزمایش شود.
هرچه فاصله دو بخش بیشتر شود، خطای زاویه‌ای کوچک اثر بیشتری بر محل رسیدن پرتو دارد. پایه‌ها را صلب و هم‌تراز انتخاب کنید، با مسیر خالی هم‌راستایی را انجام دهید و پس از سفت‌کردن پیچ‌ها دوباره وضعیت دریافت نور را کنترل کنید. لرزش، ضربه و کشش کابل نباید زاویه فرستنده یا گیرنده را تغییر دهند.
خروجی NPN و عملکرد ثابت Dark-ON
خروجی NPN هنگام فعال‌شدن، مسیر جریان را به سمت صفر ولت برقرار می‌کند و با ورودی‌های سازگار با خروجی سینک استفاده می‌شود. نوع پایه مشترک ورودی دیجیتال PLC یا کنترلر باید با این جهت جریان هماهنگ باشد. یکسان‌بودن ولتاژ تغذیه به‌تنهایی سازگاری ورودی را تضمین نمی‌کند.
عملکرد این کد Dark-ON ثبت شده است و نباید قابلیت تغییر به حالت دیگری برای آن فرض شود. در مسیر دوطرفه، وضعیت روشن به رسیدن پرتو فرستنده به گیرنده و وضعیت تاریک به قطع یا کاهش آن مربوط است. منطق برنامه PLC را با رفتار واقعی ورودی تطبیق دهید و در صورت نیاز به منطق معکوس، آن را در کنترلر با مستندسازی روشن انجام دهید.
ولتاژهای ثبت‌شده برای این مدل دوازده و بیست‌وچهار ولت جریان مستقیم هستند. این دو مقدار نامی را به بازه کاری دلخواه تبدیل نکنید. قطب‌بندی، نقش پایه‌ها و ظرفیت مجاز خروجی باید از نقشه اتصال همان کد کنترل شوند؛ خروجی سنسور برای ورودی کنترل است و نباید بدون بررسی برای راه‌اندازی مستقیم بار قدرت به کار رود.
بدنه کامپکت، ابعاد و نوع اتصال
بدنه مستطیلی تخت این سری عرض شانزده میلی‌متر، ارتفاع بیست‌وهشت میلی‌متر و عمق هفت‌ممیزپنج میلی‌متر دارد. هر سه جهت در داده محصول مشخص شده‌اند، اما فضای پایه، پیچ، سوکت یا خروج کابل جزو این ابعاد نیست و باید جداگانه در نقشه دستگاه لحاظ شود. ضخامت کم یا عرض محدود برای نصب در فضای فشرده مفید است، به شرط آنکه دسترسی برای هم‌راستایی و تمیزکردن سطح نوری باقی بماند.
جنس بدنه PC است. نام ماده برای شناخت ساختار بدنه مفید است، اما مقاومت در برابر هر روغن، حلال، شوینده یا ضربه را اثبات نمی‌کند. تماس شیمیایی، دمای محیط و روش شست‌وشو را با مستندات همان مدل تطبیق دهید و پنجره نوری را از خراش و رسوب محافظت کنید.
این کد کابل متصل دو‌متری دارد و کانکتور جداشدنی برای آن ثبت نشده است. مشخصه تعداد سیم برای این مدل دو سیم برای فرستنده و سه سیم برای گیرنده ثبت شده است. طول مسیر تا جعبه اتصال یا تابلو را با احتساب خم‌ها و محل مهار بسنجید. کابل را نزدیک بدنه مهار کنید و آن را از لبه تیز، کشش مداوم و مسیر کابل موتور یا خروجی اینورتر دور نگه دارید.
نشانگرها و راه‌اندازی مرحله‌ای
یک LED قرمز برای تغذیه فرستنده و یک LED قرمز برای عملکرد گیرنده ثبت شده است. نشانگر تغذیه وجود ولتاژ در فرستنده و نشانگر عملکرد تغییر وضعیت گیرنده را نشان می‌دهد. وجود نشانگر پایداری را فقط برای مدلی فرض کنید که صریحاً ثبت شده باشد. نشانگرها ابزار عیب‌یابی محلی هستند؛ تأیید نهایی باید از وضعیت ورودی کنترلر و رفتار واقعی ماشین انجام شود.
ابتدا تغذیه فرستنده و گیرنده را بررسی کنید. با مسیر خالی دو بخش را هم‌راستا کنید تا دریافت نور پایدار باشد، سپس قطعه واقعی را در نقاط مختلف دهانه عبور دهید. پس از محکم‌کردن پایه‌ها، وضعیت مسیر خالی و مسیر مسدود را دوباره ثبت کنید.
کابل سیگنال را از منابع نویز، کنتاکتور و کابل قدرت جدا عبور دهید. مرجع صفر ولت، نوع ورودی و آرایش پایه‌ها را مطابق نقشه همان کد ببندید. پس از روشن‌کردن دستگاه، قطع و وصل تغذیه، آلودگی سطح نوری و شل‌شدن پایه را نیز به‌عنوان سناریوهای عیب‌یابی بررسی کنید.
کاربردها و معیارهای انتخاب
شمارش بسته‌های مات روی نوار نقاله، اعلام عبور قطعه از دهانه، کنترل حضور مانع در مسیر تعریف‌شده و کنترل ورود محصول به ایستگاه از کاربردهای متناسب با این آرایش هستند. تناسب نهایی به اندازه، جنس، رنگ یا شفافیت هدف، فاصله واقعی، زاویه نصب، سرعت عبور و نور محیط بستگی دارد.
برای انتخاب در خانواده سنسورهای فتوالکتریک، ابتدا روش تشخیص را مشخص کنید: یک‌طرفه برای نصب کامل در یک سمت و بازتاب از خود هدف، آینه‌ای برای سیم‌کشی یک‌طرفه با رفلکتور، و دوطرفه برای مسیر مستقیم میان فرستنده و گیرنده. سپس خروجی NPN یا PNP، اتصال کابلی یا کانکتوری، برد، ابعاد بدنه و رنگ نور را با دستگاه تطبیق دهید.
فاصله تشخیص به‌تنهایی حداکثر سرعت شمارش را مشخص نمی‌کند. زمان حضور قطعه در میدان دید، فاصله خالی میان قطعات، زمان پاسخ سنسور و فیلتر ورودی کنترلر باید با هم بررسی شوند. این سنسور برای کنترل فرایند است؛ بدون تأییدیه ایمنی مستند، آن را جایگزین تجهیز حفاظت از حضور انسان نکنید.
پرسش‌های متداول
آیا برای این مدل رفلکتور لازم است؟
خیر. روش دوطرفه از فرستنده و گیرنده جدا استفاده می‌کند و دو بخش روبه‌روی هم نصب می‌شوند. فضای نصب و کابل‌کشی دو سوی مسیر لازم است.
آیا کابل متصل را می‌توان بدون بررسی افزایش داد؟
افزایش مسیر باید با رعایت نقشه اتصال، افت ولتاژ، نویز و روش اتصال صنعتی انجام شود. محل اتصال را در برابر کشش و شرایط محیطی محافظت کنید و مسیر سیگنال را از قدرت جدا نگه دارید.
آیا نسخه NPN با نسخه دیگر جایگزین مستقیم است؟
خیر. تفاوت NPN و PNP در جهت جریان خروجی و نوع ورودی سازگار کنترلر است. تغییر شرط برنامه جای سیم‌بندی سازگار را نمی‌گیرد؛ کد کامل و مدار ورودی را پیش از سفارش کنترل کنید.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و خرید BPS3M-TDT، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، فاصله واقعی دو سمت، اندازه و شفافیت قطعه، سرعت عبور، امکان کابل‌کشی هر دو بخش و نوع ورودی کنترلر را نیز بفرستید. در جایگزینی تجهیز قبلی، عکس پلاک، محل نصب و اتصال فعلی کمک می‌کند تفاوت‌های مکانیکی و الکتریکی پیش از سفارش مشخص شوند.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. موجودی، قیمت و اقلام سفارش برای همان کد کامل استعلام می‌شوند؛ نام سری BPS به‌تنهایی برای ثبت سفارش کافی نیست.
