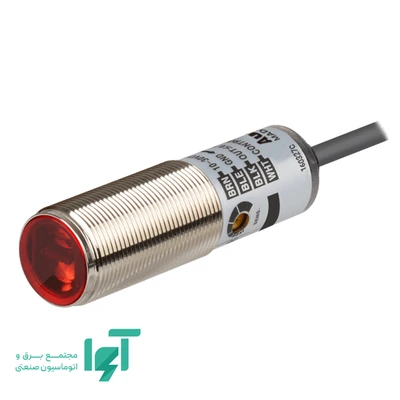

سنسور نوری دو طرفه PNP آتونیکس BRQM30M-TDTA-P با کد BRQM30M-TDTA-P یک مجموعه فرستنده و گیرنده از سری BRQ آتونیکس با بدنه استوانه‌ای فلزی است. روش تشخیص آن دو طرفه، فاصله تشخیص نامی سی متر، خروجی PNP و منطق قابل استفاده Light-ON یا Dark-ON است. تغذیه این مدل با دوازده یا بیست‌وچهار ولت جریان مستقیم انجام می‌شود و اتصال آن کابل دو متری است. ترکیب بدنه رزوه‌ای فلزی، خروجی ترانزیستوری و دو منطق کاری، این کد را برای کنترل حضور یا عبور قطعه در ماشین‌آلات صنعتی قابل بررسی می‌کند؛ انتخاب نهایی باید با نوع ورودی کنترلر، روش نصب و نمونه واقعی هدف تطبیق داده شود.
عملکرد BRQM30M-TDTA-P در خط تولید
این محصول یک مجموعه فرستنده و گیرنده است که در دو سوی مسیر روبه‌روی هم قرار می‌گیرند. فرستنده پرتو قرمز را ایجاد می‌کند و گیرنده قطع یا عبور آن را پایش می‌کند؛ بنابراین جسم کدر بدون اتکا به بازتاب سطح خودش تشخیص داده می‌شود. فاصله نامی سی متر ظرفیت جانمایی مسیر را نشان می‌دهد، اما هم‌راستایی دو بخش، استحکام پایه‌ها، تمیزی عدسی‌ها و حاشیه نوری باید در نصب واقعی کنترل شوند.
برد نامی سی متر یک مرجع انتخاب است، نه مجوز نصب دقیق در مرز فاصله. برای راه‌اندازی پایدار، سنسور باید در محدوده‌ای نصب شود که با تغییر معمول موقعیت قطعه، لرزش سازه و آلودگی تدریجی همچنان حاشیه تشخیص باقی بماند. نشانگر زرد عملکرد، نشانگر سبز پایداری و نشانگر قرمز تغذیه فرستنده برای مشاهده وضعیت در تنظیم اولیه و عیب‌یابی روزمره به کار می‌آیند.
ویژگی‌های تعیین‌کننده در انتخاب این مدل
- روش تشخیص: تشخیص دوطرفه با فرستنده و گیرنده مجزا؛ این روش تعیین می‌کند تجهیزات در یک سمت یا دو سمت مسیر نصب شوند و عملکرد تا چه اندازه به بازتاب سطح هدف وابسته باشد.
- فاصله نامی: سی متر؛ این عدد باید همراه با هندسه نصب، اندازه هدف و حاشیه نوری بررسی شود.
- خروجی: PNP؛ قطبیت ورودی PLC یا کنترلر باید با آن هماهنگ باشد.
- منطق عملکرد: Light-ON | Dark-ON؛ وضعیت فعال خروجی می‌تواند متناسب با منطق برنامه انتخاب شود.
- تغذیه: دوازده یا بیست‌وچهار ولت جریان مستقیم؛ منبع و مرجع مشترک ورودی باید درست انتخاب شوند.
- اتصال: کابل دو متری؛ نوع اتصال روی زمان نصب، تعویض و نگهداری اثر دارد.
- بدنه: برنج با روکش نیکل، با ابعاد ثبت‌شده شامل عرض هجده میلی‌متر، ارتفاع هجده میلی‌متر و عمق شصت‌وسه میلی‌متر. ترتیب ابعاد در فایل W × H × D است.
- منبع نور و نشانگرها: LED قرمز برای تابش و نشانگرهای دیداری برای کنترل عملکرد و پایداری.
تفسیر روش تشخیص دو طرفه
روش دوطرفه به نصب و سیم‌کشی دو جزء در دو سمت مسیر نیاز دارد. جابه‌جایی مکانیکی یکی از پایه‌ها، تاب‌برداشتن سازه یا تجمع آلودگی روی عدسی‌ها می‌تواند پرتو دریافتی را کم کند. جسم باید مسیر نور را به اندازه کافی مسدود کند؛ برای اجسام بسیار کوچک، سوراخ‌دار یا شفاف، آزمایش واقعی و بررسی هندسه پرتو لازم است.
در طراحی محل نصب، عرض دهانه، اندازه کوچک‌ترین جسم و امکان نصب و کابل‌کشی در هر دو سمت را پیش از سوراخ‌کاری یا ساخت براکت قطعی کنید. سنسور نوری نسبت به هندسه واقعی مسیر حساس است؛ بنابراین آزمایش روی یک نمونه تمیز و ایده‌آل کافی نیست. نمونه‌های مرزی، تغییرات عادی موقعیت و شرایطی که در طول شیفت رخ می‌دهد نیز باید بررسی شوند.
خروجی، تغذیه و منطق کنترلی
خروجی PNP در وضعیت فعال، سمت مثبت تغذیه را به ورودی کنترلر می‌رساند. بنابراین معمولاً با ورودی‌ای هماهنگ می‌شود که مشترک آن در سمت صفر ولت بسته شده است. این توضیح جای نقشه سیم‌بندی تجهیز مقصد را نمی‌گیرد؛ نوع ورودی PLC یا کنترلر، مرجع مشترک و منطق برنامه باید پیش از اتصال بررسی شوند. امکان انتخاب Light-ON یا Dark-ON اجازه می‌دهد وضعیت فعال خروجی با فلسفه کنترلی ماشین هماهنگ شود: در یکی خروجی با دریافت نور فعال است و در دیگری با قطع یا کاهش نور.
تغذیه دوازده یا بیست‌وچهار ولت جریان مستقیم با تابلوهای کنترل صنعتی رایج سازگار است، اما مقدار جریان مجاز خروجی و جزئیات حفاظت در داده این ردیف ثبت نشده است؛ بار مستقیم نباید بدون مراجعه به دیتاشیت و مشخصات ورودی مقصد انتخاب شود. در نسخه حاضر وضعیت هادی‌ها به صورت «فرستنده دو سیم و گیرنده چهار سیم» ثبت شده است. رنگ‌بندی سیم یا شماره پین‌ها را از روی کد مدل حدس نزنید و پیش از برق‌دارکردن با نقشه رسمی همان نسخه تطبیق دهید.
اتصال الکتریکی و تفاوت نسخه کابلی و کانکتوری
اتصال این نسخه کابلی است و کابل دو متری از بدنه خارج می‌شود. این آرایش، اتصال میانی کنار سنسور را حذف می‌کند و برای نصب ثابت مناسب است؛ در عوض مسیر کابل، شعاع خم و امکان تعویض مجموعه باید پیش از نصب در نظر گرفته شود. عمق بدنه شصت‌وسه میلی‌متر است و فضای خروج کابل نیز باید آزاد بماند.
اگر محیط نصب نیازمند بازکردن مکرر سنسور است، نسخه کانکتوری می‌تواند زمان سرویس را کاهش دهد؛ اگر اتصال ثابت و ساده اولویت دارد، نسخه کابلی مسیر مستقیم‌تری فراهم می‌کند. این تفاوت به‌تنهایی کیفیت تشخیص را تغییر نمی‌دهد، اما روی فضای نصب، قطعات جانبی و روش تعمیر اثر می‌گذارد.
نصب و راه‌اندازی اولیه
- فرستنده و گیرنده را روی پایه‌های صلب، هم‌ارتفاع و روبه‌روی هم نصب کنید و مسیر پرتو را از موانع ثابت دور نگه دارید.
- ابتدا بدون هدف، هم‌راستایی را با نشانگرهای گیرنده کنترل کنید؛ سپس کوچک‌ترین و سریع‌ترین نمونه واقعی را از نقاط مختلف دهانه عبور دهید.
- پس از تنظیم، پیچ‌ها را محکم کنید، کشش کابل یا کانکتور را حذف کنید و برنامه نظافت عدسی‌ها را با شرایط محیط هماهنگ کنید.
- خروجی PNP و منطق Light-ON / Dark-ON را با نقشه ورودی کنترلر و رفتار مورد انتظار برنامه هماهنگ کنید.
- اتصال کابل را بدون کشش مکانیکی اجرا کنید و مسیر آن را از نقاط سایشی و منابع نویز یا توان دور نگه دارید.
- پس از چند چرخه واقعی، عملکرد را در حالت حضور و نبود هدف کنترل کنید و فقط پس از مشاهده حاشیه پایدار، تنظیمات و براکت را نهایی کنید.
کاربردهای متناسب با مشخصات این کد
- کنترل عبور جعبه، قطعه یا پالت از دهانه‌هایی که نصب در دو سوی مسیر امکان‌پذیر است.
- تشخیص حضور اجسام کدر در نوار نقاله و ایستگاه انتقال، بدون وابستگی مستقیم به رنگ سطح هدف.
- پایش دهانه‌های باز و مسیرهای بلندتر که در آن‌ها روش بازتابی یک‌طرفه حاشیه کافی ندارد.
این کاربردها نمونه‌های فنی‌اند و به معنی تأیید خودکار برای هر خط نیستند. سرعت حرکت، اندازه هدف، شرایط محیط و محل نصب می‌توانند معیار انتخاب را تغییر دهند. داده این ردیف درجه حفاظت، زمان پاسخ و شرایط دمایی را تأیید نمی‌کند؛ اگر این پارامترها برای پروژه تعیین‌کننده‌اند، باید پیش از خرید از مستند رسمی همان کد کنترل شوند.
مقایسه با نسخه‌های نزدیک سری BRQ
- این مدل نسخه کابلی با کابل دو متری و عمق شصت‌وسه میلی‌متر است. نسخه کانکتوری نزدیک، رابط M12 دارد و عمق بدنه آن شصت‌ونه میلی‌متر ثبت شده است.
- پسوند این کد خروجی PNP را مشخص می‌کند. اگر ورودی کنترلر بر مبنای NPN طراحی شده، نسخه هم‌روش و هم‌برد با خروجی NPN باید بررسی شود.
- فاصله سی متر و روش دو طرفه باید با مسئله تشخیص تطبیق داده شوند؛ زیادتر بودن برد نامی همیشه مزیت نیست، زیرا چیدمان، اندازه هدف و حاشیه مکانیکی خط تعیین‌کننده‌اند.
معیارهای انتخاب پیش از سفارش
- کد کامل BRQM30M-TDTA-P را با نقشه یا فهرست قطعات پروژه تطبیق دهید؛ پسوندهای خروجی و اتصال بخشی از هویت محصول‌اند.
- مشخص کنید ورودی کنترلر NPN یا PNP می‌خواهد و در برنامه، دریافت نور یا قطع نور باید حالت فعال باشد.
- روش دو طرفه را با دسترسی مکانیکی به دو سمت مسیر و رفتار نوری هدف مقایسه کنید.
- برای نسخه کابلی، کابل، کانکتور مادگی، طول مسیر و فضای سرویس را پیش از سفارش تعیین کنید.
- اگر درجه حفاظت، سرعت پاسخ، دمای کار یا لوازم همراه برای پروژه حیاتی است، مقدار دقیق را از دیتاشیت همان کد دریافت و ثبت کنید.
پرسش‌های متداول
آیا BRQM30M-TDTA-P مستقیماً به ورودی PLC متصل می‌شود؟
پس از تطبیق ولتاژ تغذیه، نوع خروجی PNP، مرجع مشترک و حدود الکتریکی ورودی می‌توان سیگنال را به کنترلر داد. اتصال صرفاً بر پایه نام NPN یا PNP کافی نیست و پین‌آوت یا رنگ سیم باید از نقشه رسمی همان مدل خوانده شود.
آیا فاصله سی متر در همه هدف‌ها ثابت است؟
خیر. این مقدار فاصله نامی محصول است. روش تشخیص، اندازه و جنس هدف، زاویه نصب، هم‌راستایی و آلودگی روی عدسی می‌توانند حاشیه واقعی را تغییر دهند. محل نهایی نصب باید با نمونه واقعی و در چند وضعیت مرزی آزمایش شود.
برای سفارش چه اطلاعاتی لازم است؟
کد کامل، تعداد، نوع ورودی کنترلر، روش نصب، فاصله واقعی، جنس یا شکل هدف و ترجیح اتصال کابلی یا کانکتوری را اعلام کنید. برای روش آینه‌ای، نیاز به رفلکتور و برای روش دوطرفه، امکان نصب فرستنده و گیرنده در دو سمت نیز باید مشخص باشد.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی سنسور نوری دو طرفه PNP آتونیکس BRQM30M-TDTA-P، کد کامل BRQM30M-TDTA-P و تعداد موردنیاز را اعلام کنید. اگر برای انتخاب میان خروجی NPN و PNP، نسخه کابلی و کانکتوری یا روش تشخیص مناسب تردید دارید، اطلاعات کاربرد، نوع PLC یا کنترلر و شرایط نصب را با مهندس بازرگانی آوا الکتریک در میان بگذارید. برای هماهنگی می‌توانید با شماره 03191091031 تماس بگیرید. قیمت، موجودی و شرایط تأمین باید در زمان استعلام تأیید شوند.
