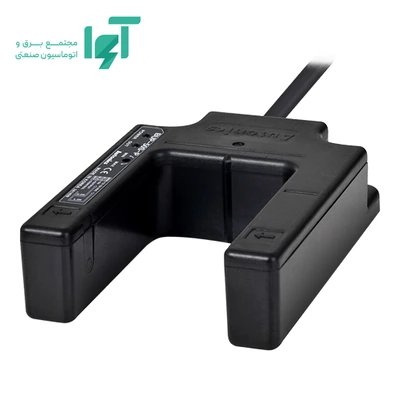

سنسور نوری U شکل PNP آتونیکس BUP-30S-P با کد BUP-30S-P یک سنسور نوری شیاردار Uشکل از سری BUP آتونیکس است. فرستنده و گیرنده مادون قرمز در دو بازوی یک بدنه قرار گرفته‌اند و فاصله روبه‌روی آن‌ها سی میلی‌متر است؛ عبور قطعه یا پرچم مکانیکی از داخل شیار، مسیر نور را قطع می‌کند. این مدل خروجی PNP، منطق قابل انتخاب Light-ON یا Dark-ON و تغذیه دوازده یا بیست‌وچهار ولت جریان مستقیم دارد. اتصال آن کابل دو متری است؛ بنابراین علاوه بر اندازه شیار، نوع ورودی کنترلر و شیوه کابل‌کشی باید با کد کامل تطبیق داده شوند.
روش عملکرد سنسور شیاردار BUP-30S-P
در ساختار دوطرفه این سنسور، فرستنده و گیرنده از قبل در یک بدنه Uشکل روبه‌روی هم تثبیت شده‌اند. تا وقتی شیار باز است، نور مادون قرمز به گیرنده می‌رسد؛ با ورود زبانه، دیسک، لبه قطعه یا پرچم مکانیکی کدر به شیار، مسیر نور مسدود می‌شود و مدار تشخیص تغییر وضعیت می‌دهد. این آرایش نیاز به هم‌راستاکردن دو سنسور جداگانه را حذف می‌کند و تکرارپذیری مکانیکی را به موقعیت واقعی هدف در شیار وابسته می‌سازد.
فاصله سی میلی‌متر در این خانواده بیش از آنکه «برد آزاد» باشد، اندازه دهانه میان دو بازو و معیار عبور قطعه است. قطعه باید بدون برخورد با بدنه وارد شیار شود و در عین حال سطح کافی از مسیر پرتو را بپوشاند. وجود لقی جانبی زیاد، تاب‌خوردگی قطعه یا زبانه‌ای باریک‌تر از مسیر مؤثر نور می‌تواند تشخیص را ناپایدار کند؛ نمونه واقعی باید در تمام تلرانس حرکتی آزمایش شود.
ویژگی‌های تعیین‌کننده در انتخاب
- فاصله شیار: سی میلی‌متر؛ باید با ضخامت، دامنه نوسان و فضای عبور هدف هماهنگ باشد و حاشیه مکانیکی کافی باقی بگذارد.
- خروجی: PNP؛ قطبیت ورودی PLC یا کنترلر باید با آن سازگار باشد.
- منطق عملکرد: Light-ON | Dark-ON؛ وضعیت فعال خروجی را می‌توان متناسب با رسیدن یا قطع نور و منطق ایمنی برنامه انتخاب کرد.
- منبع نور: LED مادون قرمز؛ نور مرئی برای تنظیم محور وجود ندارد و موقعیت هدف باید با هندسه شیار کنترل شود.
- بدنه و ابعاد: بدنه Uشکل از ABS با عرض پنجاه‌ودو میلی‌متر، ارتفاع هفتادودو میلی‌متر و عمق بیست‌ودودهم میلی‌متر؛ ترتیب مقادیر ثبت‌شده W × H × D است.
- نشانگرها: LED قرمز عملکرد و LED سبز تغذیه برای مشاهده وضعیت اولیه و عیب‌یابی.
- اتصال: کابل دو متری چهارهادی.
خروجی، تغذیه و منطق کنترلی
خروجی PNP هنگام فعال‌شدن، سیگنال را به سمت مثبت تغذیه می‌برد و باید با ورودی کنترلری هماهنگ شود که آرایش مشترک آن برای این قطبیت طراحی شده است. انتخاب Light-ON یا Dark-ON تعیین می‌کند خروجی در حالت رسیدن نور یا قطع نور فعال باشد. برای کنترل حضور پرچم در شیار، ابتدا حالت مطلوب ماشین در وضعیت سالم و وضعیت خطا تعریف شود، سپس منطق سنسور و برنامه کنترلر با آن هماهنگ شوند؛ نام دو حالت به‌تنهایی جای آزمون ورودی واقعی را نمی‌گیرد.
تغذیه دوازده یا بیست‌وچهار ولت جریان مستقیم با تابلوهای کنترل صنعتی رایج هماهنگ است، اما جریان مجاز خروجی، زمان پاسخ و جزئیات حفاظت در داده این ردیف ثبت نشده‌اند. بار مستقیم یا رله نباید صرفاً از روی نوع PNP انتخاب شود. پیش از برق‌دارکردن، ولتاژ منبع، مرجع مشترک ورودی و نقشه سیم‌بندی رسمی همین کد بررسی شوند.
اتصال و ملاحظات کابل‌کشی
این نسخه کابلی است و کابل دو متری مستقیماً از بدنه خارج می‌شود. اتصال مستقیم، قطعه واسط کنار سنسور را حذف می‌کند و برای نصب ثابت ساده است؛ در مقابل باید مسیر کابل، شعاع خم، کشش مکانیکی و امکان تعویض کل مجموعه از ابتدا پیش‌بینی شود. چهار هادی ثبت‌شده باید مطابق نقشه رسمی مدل به تغذیه، خروجی و انتخاب منطق عملکرد متصل شوند.
کابل یا کانکتور نباید وزن یا نیروی جانبی خود را به بدنه سنسور منتقل کند. مسیر سیم را از لبه‌های تیز، قطعات متحرک و کابل‌های توان دور نگه دارید و در نقطه خروج کابل شعاع خم مناسب ایجاد کنید. هنگام جایگزینی، فقط مشابه‌بودن رنگ سیم‌ها ملاک نیست؛ عملکرد هر هادی یا پین باید از نقشه همان مدل خوانده شود.
نصب و راه‌اندازی اولیه
- عرض واقعی قطعه یا پرچم، لقی جانبی و بیشترین انحراف مسیر را اندازه بگیرید و با شیار سی میلی‌متر مقایسه کنید.
- بدنه را روی سطح صلب نصب کنید؛ مسیر قطعه باید بدون تماس با دو بازوی Uشکل از داخل دهانه عبور کند.
- کابل یا کانکتور را بدون کشش ببندید و خروجی PNP را با قطبیت ورودی کنترلر تطبیق دهید.
- منطق Light-ON / Dark-ON را بر اساس وضعیت مطلوب هنگام بازبودن و مسدودشدن شیار انتخاب کنید.
- نشانگر تغذیه و نشانگر عملکرد را در چندین چرخه کامل ببینید و نمونه‌های دارای بیشترین لقی یا تاب را نیز آزمایش کنید.
- پس از اطمینان از تشخیص پایدار، پیچ‌ها و مهار کابل را نهایی کنید و شیار را از براده، روغن غلیظ و اجسام خارجی پاک نگه دارید.
کاربردهای متناسب با این مدل
- تشخیص عبور زبانه یا پرچم مکانیکی متصل به مکانیزم‌های رفت‌وبرگشتی و چرخشی.
- کنترل موقعیت لبه قطعه، شاتر یا بازوی کوچک در دستگاه‌های مونتاژ و بسته‌بندی.
- شمارش قطعاتی که مسیرشان به‌صورت مکانیکی از داخل شیار هدایت می‌شود.
- تشخیص بریدگی یا بخش کدر یک دیسک، به شرط تناسب هندسه دیسک با دهانه و مسیر پرتو.
این سنسور برای هدفی مناسب‌تر است که بتوان آن را با هندسه مشخص از داخل شیار عبور داد. فاصله آزاد از سنسور، تشخیص سطح بدون ورود به دهانه یا هدف‌هایی با مسیر نامنظم معمولاً به سنسور نوری با آرایش دیگری نیاز دارند. درجه حفاظت، دمای کاری و سرعت پاسخ از داده این ردیف قابل استنتاج نیستند و اگر برای پروژه تعیین‌کننده‌اند باید از مستند رسمی همان کد کنترل شوند.
مقایسه با گزینه‌های نزدیک سری BUP
- مدل‌های خانواده BUP-50 فاصله شیار پنجاه میلی‌متر دارند. انتخاب میان سی و پنجاه میلی‌متر باید بر اساس اندازه و دامنه حرکت واقعی هدف باشد؛ دهانه بزرگ‌تر الزاماً دقت بیشتر ایجاد نمی‌کند.
- این مدل خروجی PNP دارد؛ نسخه هم‌اندازه با خروجی NPN فقط زمانی جایگزین است که ورودی کنترلر برای آن قطبیت طراحی شده باشد.
- نسخه حاضر کابل دو متری مستقیم دارد. مدل دارای پسوند E در همین فاصله، کابل نیم‌متری و کانکتور مادگی پنج‌پین دارد و برای جایگزینی به رابط سازگار نیاز دارد.
- پسوند S بخشی از کد کامل این مدل است. داده ساختاری این ردیف تفاوت محور نوری یا جهت نصب این پسوند را توضیح نمی‌دهد؛ بنابراین آن را معادل نسخه بدون S فرض نکنید و پیش از جایگزینی، نقشه ابعادی و جهت شیار همان کد را با مکانیزم موجود تطبیق دهید.
معیارهای انتخاب پیش از سفارش
- کد کامل BUP-30S-P را با فهرست قطعات، نقشه مکانیکی و نوع اتصال تجهیز تطبیق دهید.
- فاصله شیار سی میلی‌متر را با بیشترین اندازه و انحراف هدف بسنجید، نه فقط اندازه اسمی قطعه.
- قطبیت PNP و منطق فعال‌بودن خروجی را با ورودی و برنامه کنترلر هماهنگ کنید.
- فضای نصب بدنه با عرض پنجاه‌ودو میلی‌متر، ارتفاع هفتادودو میلی‌متر و عمق بیست‌ودودهم میلی‌متر و مسیر خروج کابل را پیش از ساخت براکت کنترل کنید.
- برای نسخه‌های مشابه با پسوند متفاوت، جهت شیار و محور نوری را از نقشه ابعادی کد دقیق تطبیق دهید.
پرسش‌های متداول
آیا فاصله شیار همان فاصله تشخیص آزاد است؟
خیر. در سنسور Uشکل، عدد سی میلی‌متر فاصله میان بازوها و فضای عبور هدف را توصیف می‌کند. هدف باید وارد شیار شود و مسیر نور داخلی را قطع کند.
آیا می‌توان خروجی NPN و PNP را بدون تغییر کنترلر جایگزین کرد؟
خیر. NPN و PNP آرایش متفاوتی برای انتقال سیگنال دارند. ورودی، مرجع مشترک و سیم‌بندی باید برای قطبیت انتخابی سازگار باشند.
آیا سنسور برای قطعات شفاف مناسب است؟
داده این ردیف عملکرد اختصاصی برای جسم شفاف را تأیید نمی‌کند. قطعه باید مسیر مادون قرمز را به اندازه کافی مسدود کند؛ برای فیلم یا جسم نیمه‌شفاف آزمایش واقعی و بررسی مدل مناسب ضروری است.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام سنسور نوری U شکل PNP آتونیکس BUP-30S-P، کد کامل BUP-30S-P و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. اگر برای انتخاب میان دهانه سی یا پنجاه میلی‌متر، خروجی NPN / PNP یا اتصال مستقیم و کانکتوری مشاوره می‌خواهید، نوع هدف، بیشترین ابعاد و لقی مسیر، مدل کنترلر و کد سنسور قبلی را نیز ارائه دهید. تماس: 03191091031. موجودی، قیمت و شرایط تأمین در زمان استعلام مشخص می‌شود.
