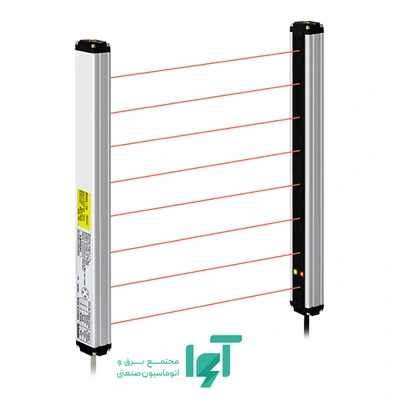

سنسور پرده نوری آتونیکس BW40-20 از سری BW، یک سنسور نوری دوطرفه برای تشخیص حضور و عبور اجسام در یک محدوده مشخص است. این مدل با بیست محور نوری، فاصله چهل میلی‌متری بین محورها و ارتفاع تشخیص هفتصد و شصت میلی‌متر، امکان بررسی ناحیه‌ای گسترده‌تر از یک سنسور نوری تک‌پرتو را فراهم می‌کند. فاصله کاری فرستنده و گیرنده از یک‌دهم تا هفت متر است و خروجی NPN آن می‌تواند به ورودی سازگار PLC یا مدار کنترل متصل شود. چنین ساختاری برای تشخیص بسته‌ها، کنترل عبور قطعات و بررسی حضور اجسامی کاربرد دارد که موقعیت آن‌ها در ارتفاع ثابت نیست.
عملکرد دوطرفه و نحوه تشخیص جسم
ساختار BW40-20 از فرستنده و گیرنده جداگانه تشکیل شده است که مقابل یکدیگر نصب می‌شوند. فرستنده مجموعه‌ای از پرتوهای مادون قرمز را به سمت گیرنده می‌فرستد و قرارگرفتن جسم کدر در مسیر، دریافت نور را مختل می‌کند. بنابراین تشخیص به مسدودشدن مسیر مستقیم نور وابسته است.
منبع نور این مدل LED مادون قرمز با طول موج هشتصد و پنجاه نانومتر است. این نور برای چشم انسان قابل مشاهده نیست و تنظیم موقعیت دو بخش باید با استفاده از نشانگرهای دستگاه و بررسی وضعیت خروجی انجام شود. در مقایسه با روشی که نور بازتابیده از سطح قطعه را اندازه می‌گیرد، رنگ سطح جسم در تشخیص دوطرفه نقش کمتری دارد؛ بااین‌حال، شفافیت و میزان عبور نور از جسم همچنان مهم است. بطری شفاف یا فیلم نازک را نباید بدون آزمون عملی، معادل یک قطعه کاملاً کدر در نظر گرفت.
ارتباط تعداد پرتوها، فاصله محورها و ارتفاع تشخیص
این مدل بیست محور نوری دارد و فاصله مرکز تا مرکز محورهای مجاور چهل میلی‌متر است. فاصله اولین محور تا آخرین محور از حاصل‌ضرب تعداد فاصله‌ها در گام محورها به دست می‌آید. چون بین بیست محور، نوزده فاصله وجود دارد، حاصل‌ضرب نوزده در چهل برابر هفتصد و شصت میلی‌متر خواهد بود؛ همان ارتفاع تشخیص اعلام‌شده برای محصول.
ارتفاع تشخیص، طول بدنه و فاصله کاری سه مشخصه متفاوت‌اند. ارتفاع تشخیص محدوده فعال در امتداد ردیف پرتوهاست؛ طول بدنه برای جانمایی مکانیکی اهمیت دارد؛ فاصله کاری نیز فاصله میان فرستنده و گیرنده را مشخص می‌کند. برای مثال، نصب دو بخش در فاصله دو متری از یکدیگر، ارتفاع تشخیص را به دو متر افزایش نمی‌دهد.
وجود بیست محور نوری نیز به معنی وجود بیست خروجی مستقل نیست. خروجی این مدل وضعیت تشخیص را به مدار کنترل اعلام می‌کند و نباید آن را بدون قابلیت اختصاصی اندازه‌گیری، ابزار تعیین دقیق ارتفاع یا شکل جسم دانست.
حداقل اندازه جسم و تفاوت آن با فاصله پرتوها
حداقل جسم قابل تشخیص اعلام‌شده برای BW40-20، جسم کدر با قطر پنجاه میلی‌متر است. فاصله چهل میلی‌متری محورها به‌تنهایی به معنی تشخیص تضمین‌شده همه اجسام چهل میلی‌متری نیست. شکل جسم، محل عبور آن نسبت به پرتوها و مشخصات نوری مجموعه در نتیجه تشخیص اثر دارند.
برای نمونه، میله‌ای باریک که از فاصله بین دو محور عبور می‌کند، شرایط متفاوتی با بسته‌ای دارد که چند پرتو را هم‌زمان قطع می‌کند. در انتخاب سنسور باید کوچک‌ترین سطح مقطع جسم در جهت عبور بررسی شود؛ طول زیاد یک قطعه، کوچک‌بودن ضخامت آن را جبران نمی‌کند.
در راه‌اندازی، کوچک‌ترین قطعه واقعی خط را در موقعیت‌های مختلف محدوده تشخیص آزمایش کنید. عبور موفق یک بسته بزرگ از مرکز پرده، برای اثبات عملکرد صحیح در لبه‌ها یا هنگام عبور قطعات کوچک کافی نیست.
خروجی NPN و منطق عملکرد Light-ON
خروجی این مدل از نوع ترانزیستوری NPN کلکتور باز است. هنگام فعال‌شدن خروجی، مسیر عبور جریان به سمت صفر ولت برقرار می‌شود؛ بنابراین ورودی PLC باید از نظر ساختار الکتریکی و اتصال مشترک با این نوع خروجی سازگار باشد. یکسان‌بودن ولتاژ تغذیه دو تجهیز به‌تنهایی سازگاری ورودی و خروجی آن‌ها را تضمین نمی‌کند.
عملکرد سنسور Light-ON است؛ در وضعیت دریافت نور، خروجی فعال است و با مسدودشدن مسیر نور در شرایط تشخیص، خروجی غیرفعال می‌شود. در برنامه PLC باید این رابطه به‌درستی تفسیر شود: حضور جسم معمولاً با قطع سیگنال خروجی همراه خواهد بود.
حداکثر جریان بار خروجی صد میلی‌آمپر و حداکثر ولتاژ بار سی ولت مستقیم اعلام شده است. این مقادیر مربوط به خروجی‌اند و نباید با ولتاژ مجاز تغذیه سنسور اشتباه شوند. برای فرمان‌دادن به باری خارج از ظرفیت خروجی، باید از واسط مناسب استفاده شود.
زمان پاسخ و تأثیر سرعت حرکت قطعه
حداکثر زمان پاسخ این مدل ده میلی‌ثانیه است. در کاربردهای متحرک، علاوه بر اندازه جسم، مدت مسدودماندن مسیر نور نیز اهمیت دارد. این مدت به طول مؤثر جسم در راستای حرکت و سرعت عبور آن وابسته است.
برای یک مثال محاسباتی فرضی، اگر طول مؤثر جسم در راستای حرکت پنجاه میلی‌متر و سرعت آن یک متر بر ثانیه باشد، مدت عبور این طول از یک صفحه ثابت حدود پنجاه میلی‌ثانیه خواهد بود. با افزایش سرعت به پنج متر بر ثانیه، این زمان به حدود ده میلی‌ثانیه کاهش می‌یابد. این محاسبه صرفاً برای بررسی اولیه است و حد مجاز سرعت محصول را تعیین نمی‌کند.
در طراحی واقعی، زمان پاسخ سنسور، فیلتر ورودی PLC، چرخه اجرای برنامه و تغییرات سرعت باید با هم بررسی شوند. برابرشدن زمان عبور با حداکثر زمان پاسخ، حاشیه مناسبی برای تشخیص پایدار ایجاد نمی‌کند. همچنین ثبت دو قطعه پشت‌سرهم مستلزم آن است که فاصله میان آن‌ها نیز برای بازگشت و تشخیص وضعیت بعدی کافی باشد.
تغذیه، کابل و اتصال فرستنده به گیرنده
BW40-20 با تغذیه دوازده تا بیست‌وچهار ولت مستقیم کار می‌کند. کیفیت منبع تغذیه، افت ولتاژ کابل و اتصال صحیح صفر ولت در عملکرد پایدار مجموعه مؤثرند. تغذیه فرستنده و گیرنده باید مطابق نقشه اتصال همان مدل انجام شود.
نوع اتصال، کابل کانکتوری با کانکتور نری چهارپین M12 است. کابل کوتاه متصل به بدنه چهار رشته و سیصد میلی‌متر طول دارد. خط هم‌زمان‌سازی SYNC برای هماهنگی دو بخش استفاده می‌شود و نقش آن با خروجی تشخیص تفاوت دارد. سیم متناظر با خروجی گیرنده نیز در فرستنده به عملکرد TEST مربوط است. بنابراین اتصال صرفاً بر اساس تعداد سیم یا شباهت ظاهری کانکتور کافی نیست.
در انتخاب کابل رابط، سازگاری کانکتور، شماره پایه‌ها و طول موردنیاز برای هر بخش بررسی شود. مسیر کابل سیگنال باید از کابل‌های قدرت و منابع نویز فاصله داشته باشد. چهارپین بودن کانکتور به معنی وجود چهار خروجی مستقل نیست و کابل فرستنده و گیرنده نیز باید طبق نقش هرکدام انتخاب و مشخص شوند.
ابعاد بدنه و ملاحظات نصب مکانیکی
بدنه این مدل مستطیلی و باریک است و ابعاد آن شامل عرض بیست‌وهشت و شش دهم، ارتفاع هشتصد و بیست، عمق بیست‌ودو و شش دهم میلی‌متر است. ارتفاع مکانیکی بدنه از ارتفاع فعال تشخیص بیشتر است؛ در جانمایی باید محدوده فعال پرتوها با مسیر واقعی عبور جسم منطبق شود.
پایه‌های نصب باید موقعیت فرستنده و گیرنده را در برابر جابه‌جایی و لرزش حفظ کنند. تنظیم اولیه زمانی کامل است که دریافت نور در تمام محدوده موردنیاز پایدار باشد و عبور جسم در نقاط مختلف به تغییر وضعیت صحیح خروجی منجر شود.
سطوح براق نزدیک مسیر نور نیز باید بررسی شوند. بازتاب ناخواسته می‌تواند مسیر دیگری برای رسیدن نور به گیرنده ایجاد کند؛ به همین دلیل، آزمون تشخیص باید در شرایط واقعی نصب و با حضور دیواره‌ها، کف و قطعات فلزی اطراف انجام شود.
شرایط محیطی، نشانگرها و نگهداری
بدنه از آلومینیوم و پوشش بخش نوری از اکریلیک ساخته شده است. درجه حفاظت IP65، بازه دمای کاری منفی ده تا مثبت پنجاه‌وپنج درجه سلسیوس و رطوبت نسبی سی‌وپنج تا هشتادوپنج درصد، بدون یخ‌زدگی و میعان، برای این محصول اعلام شده‌اند. درجه حفاظت بدنه به معنی مناسب‌بودن برای هر نوع شست‌وشوی صنعتی، مواد شوینده یا نصب بدون رعایت شرایط کانکتور نیست.
آلودگی سطح نوری می‌تواند شدت نور دریافتی را کاهش دهد. در برنامه نگهداری، تمیزی سطح، محکم‌بودن پایه‌ها و سلامت اتصال کابل‌ها بررسی شود. نشانگرهای فرستنده و گیرنده نیز به تشخیص وضعیت دریافت نور و خطاهای احتمالی کمک می‌کنند.
سری BW دارای قابلیت خودعیب‌یابی، آزمون عملکرد و کاهش تداخل متقابل با آرایش MASTER/SLAVE است. استفاده از این امکانات نیازمند اتصال و تنظیم مطابق دستورالعمل است؛ نصب چند مجموعه در کنار یکدیگر بدون بررسی تداخل نوری، می‌تواند باعث عملکرد نامطمئن شود.
محدوده کاربرد و تفاوت با پرده نوری ایمنی
BW40-20 یک سنسور پرده نوری عمومی برای تشخیص اجسام است. این محصول سنسور ایمنی نیست و نباید برای حفاظت از جان افراد یا پیشگیری از آسیب بدنی استفاده شود. بنابراین کاربردهایی مانند حفاظت دست اپراتور در پرس یا کنترل دسترسی به محدوده خطرناک ماشین، به تجهیزات ایمنی مناسب همان کاربرد نیاز دارند.
در کاربردهای تشخیص بسته، پایش عبور قطعه و کنترل حضور محصول، انتخاب این مدل باید بر اساس ارتفاع موردنیاز، کوچک‌ترین جسم، فاصله نصب و سرعت حرکت انجام شود. اگر هدف اندازه‌گیری ارتفاع، تشخیص اجسام شفاف یا دریافت وضعیت جداگانه هر پرتو باشد، باید قابلیت مربوط به آن نیاز به‌طور مستقل بررسی شود.
قیمت و خرید سنسور پرده نوری آتونیکس BW40-20
برای انتخاب BW40-20، فاصله فرستنده و گیرنده، ارتفاع محدوده تشخیص، ابعاد کوچک‌ترین قطعه، سرعت عبور و سازگاری ورودی PLC با خروجی NPN را مشخص کنید. نوع کابل اتصال و متعلقات نصب نیز باید در اقلام سفارش بررسی شوند تا مجموعه برای نصب آماده باشد.
برای استعلام قیمت و خرید سنسور پرده نوری آتونیکس BW40-20 و بررسی تناسب آن با کاربرد موردنظر، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات قطعه و شرایط خط تولید، انتخاب مدل و متعلقات مناسب را دقیق‌تر می‌کند.
