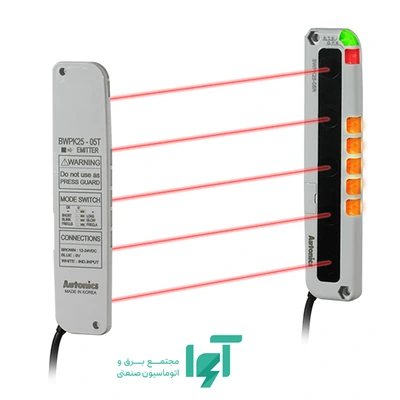

سنسور نوری پیکینگ آتونیکس BWPK25-05 از سری BWPK، یک سنسور پرده نوری دوطرفه با بدنه تخت برای تشخیص عبور جسم و راهنمایی عملیات برداشت قطعه است. این مدل با پنج محور نوری، فاصله بیست‌وپنج میلی‌متری بین محورها و ارتفاع تشخیص صد میلی‌متر، می‌تواند در دهانه محل برداشت یا ایستگاه مونتاژ نصب شود. خروجی NPN، انتخاب عملکرد Light-ON یا Dark-ON و نشانگر پیکینگ، امکان هماهنگ‌کردن تشخیص با منطق کاری PLC را فراهم می‌کنند. برد دستگاه در حالت بلند تا سه متر و در حالت کوتاه تا یک متر است؛ انتخاب حالت باید با فاصله واقعی دو بخش هماهنگ باشد.
عملکرد دوطرفه و نحوه تشخیص جسم
ساختار BWPK25-05 از فرستنده و گیرنده جداگانه تشکیل شده است که مقابل یکدیگر نصب می‌شوند. فرستنده مجموعه‌ای از پرتوهای مادون قرمز را به سمت گیرنده می‌فرستد و قرارگرفتن جسم کدر در مسیر، دریافت نور را مختل می‌کند. بنابراین تشخیص به مسدودشدن مسیر مستقیم نور وابسته است.
منبع نور این مدل LED مادون قرمز با طول موج هشتصد و پنجاه نانومتر است. این نور برای چشم انسان قابل مشاهده نیست و تنظیم موقعیت دو بخش باید با استفاده از نشانگرهای دستگاه و بررسی وضعیت خروجی انجام شود. در مقایسه با روشی که نور بازتابیده از سطح قطعه را اندازه می‌گیرد، رنگ سطح جسم در تشخیص دوطرفه نقش کمتری دارد؛ بااین‌حال، شفافیت و میزان عبور نور از جسم همچنان مهم است. بطری شفاف یا فیلم نازک را نباید بدون آزمون عملی، معادل یک قطعه کاملاً کدر در نظر گرفت.
ارتباط تعداد پرتوها، فاصله محورها و ارتفاع تشخیص
این مدل پنج محور نوری دارد و فاصله مرکز تا مرکز محورهای مجاور بیست‌وپنج میلی‌متر است. فاصله اولین محور تا آخرین محور از حاصل‌ضرب تعداد فاصله‌ها در گام محورها به دست می‌آید. چون بین پنج محور، چهار فاصله وجود دارد، حاصل‌ضرب چهار در بیست‌وپنج برابر صد میلی‌متر خواهد بود؛ همان ارتفاع تشخیص اعلام‌شده برای محصول.
ارتفاع تشخیص، طول بدنه و فاصله کاری سه مشخصه متفاوت‌اند. ارتفاع تشخیص محدوده فعال در امتداد ردیف پرتوهاست؛ طول بدنه برای جانمایی مکانیکی اهمیت دارد؛ فاصله کاری نیز فاصله میان فرستنده و گیرنده را مشخص می‌کند. برای مثال، نصب دو بخش در فاصله دو متری از یکدیگر، ارتفاع تشخیص را به دو متر افزایش نمی‌دهد.
وجود پنج محور نوری نیز به معنی وجود پنج خروجی مستقل نیست. خروجی این مدل وضعیت تشخیص را به مدار کنترل اعلام می‌کند و نباید آن را بدون قابلیت اختصاصی اندازه‌گیری، ابزار تعیین دقیق ارتفاع یا شکل جسم دانست.
انتخاب برد کوتاه یا بلند و محل نصب
در حالت Long، فاصله کاری از یک‌دهم تا سه متر و در حالت Short از پنج صدم تا یک متر است. برای نمونه، فاصله هفت سانتی‌متری در محدوده حالت کوتاه قرار می‌گیرد، اما پایین‌تر از حداقل فاصله اعلام‌شده برای حالت بلند است. در مقابل، فاصله دو متری به حالت بلند نیاز دارد. بنابراین انتخاب حالت فقط بر اساس حداکثر برد انجام نمی‌شود.
کلید انتخاب برد در فرستنده قرار دارد. پس از انتخاب حالت، دریافت پایدار نور و تشخیص جسم در محل واقعی نصب بررسی می‌شود. کوتاه‌بودن فاصله بین دو بخش نیز مجوز حذف آزمون نیست؛ زاویه نصب، بازتاب از دیواره محفظه و هم‌جواری با سنسورهای دیگر می‌توانند بر نتیجه اثر بگذارند.
حداقل اندازه جسم و تفاوت آن با فاصله پرتوها
حداقل جسم قابل تشخیص اعلام‌شده برای BWPK25-05، جسم کدر با قطر سی‌وپنج میلی‌متر است. فاصله بیست‌وپنج میلی‌متری محورها به‌تنهایی به معنی تشخیص تضمین‌شده همه اجسام بیست‌وپنج میلی‌متری نیست. شکل جسم، محل عبور آن نسبت به پرتوها و مشخصات نوری مجموعه در نتیجه تشخیص اثر دارند.
برای نمونه، میله‌ای باریک که از فاصله بین دو محور عبور می‌کند، شرایط متفاوتی با بسته‌ای دارد که چند پرتو را هم‌زمان قطع می‌کند. در انتخاب سنسور باید کوچک‌ترین سطح مقطع جسم در جهت عبور بررسی شود؛ طول زیاد یک قطعه، کوچک‌بودن ضخامت آن را جبران نمی‌کند.
در راه‌اندازی، کوچک‌ترین قطعه واقعی خط را در موقعیت‌های مختلف محدوده تشخیص آزمایش کنید. عبور موفق یک بسته بزرگ از مرکز پرده، برای اثبات عملکرد صحیح در لبه‌ها یا هنگام عبور قطعات کوچک کافی نیست.
خروجی NPN و منطق عملکرد Light-ON و Dark-ON
خروجی این مدل از نوع ترانزیستوری NPN کلکتور باز است. هنگام فعال‌شدن خروجی، مسیر عبور جریان به سمت صفر ولت برقرار می‌شود؛ بنابراین ورودی PLC باید از نظر ساختار الکتریکی و اتصال مشترک با این نوع خروجی سازگار باشد. یکسان‌بودن ولتاژ تغذیه دو تجهیز به‌تنهایی سازگاری ورودی و خروجی آن‌ها را تضمین نمی‌کند.
در این مدل، عملکرد Light-ON و Dark-ON با کلید روی گیرنده انتخاب می‌شود. در حالت Light-ON، دریافت نور خروجی را فعال می‌کند و مسدودشدن مسیر آن را غیرفعال می‌کند. در حالت Dark-ON، منطق تشخیص معکوس است و خروجی هنگام مسدودشدن مسیر نور فعال می‌شود. حالت انتخابی باید در برنامه PLC نیز لحاظ شود تا حضور جسم به‌درستی تفسیر شود.
حداکثر جریان بار خروجی صد و پنجاه میلی‌آمپر و حداکثر ولتاژ بار سی ولت مستقیم اعلام شده است. این مقادیر مربوط به خروجی‌اند و نباید با ولتاژ مجاز تغذیه سنسور اشتباه شوند. برای فرمان‌دادن به باری خارج از ظرفیت خروجی، باید از واسط مناسب استفاده شود.
زمان پاسخ و تأثیر سرعت حرکت قطعه
حداکثر زمان پاسخ این مدل سی میلی‌ثانیه است. در کاربردهای متحرک، علاوه بر اندازه جسم، مدت مسدودماندن مسیر نور نیز اهمیت دارد. این مدت به طول مؤثر جسم در راستای حرکت و سرعت عبور آن وابسته است.
برای یک مثال محاسباتی فرضی، اگر طول مؤثر جسم در راستای حرکت شصت میلی‌متر و سرعت آن یک متر بر ثانیه باشد، مدت عبور این طول از یک صفحه ثابت حدود شصت میلی‌ثانیه خواهد بود. با افزایش سرعت به دو متر بر ثانیه، این زمان به حدود سی میلی‌ثانیه کاهش می‌یابد. این محاسبه صرفاً برای بررسی اولیه است و حد مجاز سرعت محصول را تعیین نمی‌کند.
در طراحی واقعی، زمان پاسخ سنسور، فیلتر ورودی PLC، چرخه اجرای برنامه و تغییرات سرعت باید با هم بررسی شوند. برابرشدن زمان عبور با حداکثر زمان پاسخ، حاشیه مناسبی برای تشخیص پایدار ایجاد نمی‌کند. همچنین ثبت دو قطعه پشت‌سرهم مستلزم آن است که فاصله میان آن‌ها نیز برای بازگشت و تشخیص وضعیت بعدی کافی باشد.
تغذیه، کابل و اتصال فرستنده به گیرنده
BWPK25-05 با تغذیه دوازده تا بیست‌وچهار ولت مستقیم کار می‌کند. کیفیت منبع تغذیه، افت ولتاژ کابل و اتصال صحیح صفر ولت در عملکرد پایدار مجموعه مؤثرند. تغذیه فرستنده و گیرنده باید مطابق نقشه اتصال همان مدل انجام شود.
نوع اتصال این مدل کابلی است و کانکتور M12 جزو ساختار اتصال آن نیست. کابل هر بخش دو متر طول دارد؛ فرستنده سه رشته و گیرنده چهار رشته دارد. دو رشته برای تغذیه و رشته مربوط به P.I. برای فرمان نشانگر پیکینگ به کار می‌روند؛ گیرنده علاوه بر این مسیرها، خروجی تشخیص OUT دارد. تفاوت تعداد سیم‌ها ناشی از تفاوت وظیفه دو بخش است و نباید سیم‌بندی فرستنده و گیرنده یکسان فرض شود.
ورودی نشانگر پیکینگ، خروجی تشخیص جسم نیست. مدار کنترل می‌تواند از این ورودی برای اعلام محل برداشت استفاده کند و وضعیت عبور را از خروجی گیرنده بخواند. سطح سیگنال ورودی نشانگر باید با نسخه NPN و نقشه سازنده تطبیق داده شود؛ اعمال ولتاژ صرفاً بر اساس رنگ سیم، روش مناسبی برای راه‌اندازی نیست.
ابعاد بدنه و ملاحظات نصب مکانیکی
بدنه این مدل مستطیلی و تخت است و ابعاد آن شامل عرض سی، ارتفاع صد و چهل، عمق نه و نه دهم میلی‌متر است. ارتفاع مکانیکی بدنه از ارتفاع فعال تشخیص بیشتر است؛ در جانمایی باید محدوده فعال پرتوها با مسیر واقعی عبور جسم منطبق شود.
پایه‌های نصب باید موقعیت فرستنده و گیرنده را در برابر جابه‌جایی و لرزش حفظ کنند. تنظیم اولیه زمانی کامل است که دریافت نور در تمام محدوده موردنیاز پایدار باشد و عبور جسم در نقاط مختلف به تغییر وضعیت صحیح خروجی منجر شود.
سطوح براق نزدیک مسیر نور نیز باید بررسی شوند. بازتاب ناخواسته می‌تواند مسیر دیگری برای رسیدن نور به گیرنده ایجاد کند؛ به همین دلیل، آزمون تشخیص باید در شرایط واقعی نصب و با حضور دیواره‌ها، کف و قطعات فلزی اطراف انجام شود.
نشانگر پیکینگ و کنترل توالی برداشت
نشانگر پیکینگ روی فرستنده و گیرنده می‌تواند روشن ثابت یا چشمک‌زن باشد. در یک کاربرد فرضی، PLC نشانگر محل موردنظر را فعال می‌کند تا اپراتور بداند قطعه را از کدام محفظه بردارد. قطع‌شدن مسیر نور هنگام ورود دست یا قطعه، یک رویداد برای منطق کنترل ایجاد می‌کند؛ تأیید نهایی برداشت باید بر اساس توالی تعریف‌شده در برنامه انجام شود.
سنسور هویت قطعه یا تعداد اقلام برداشته‌شده را تشخیص نمی‌دهد. عبور دست از دهانه یک محفظه لزوماً اثبات نمی‌کند که قطعه صحیح و به تعداد صحیح برداشته شده است. اگر چنین کنترلی لازم باشد، باید از منطق تکمیلی، شمارش، توزین یا روش تشخیص مناسب استفاده شود. نشانگر پیکینگ و خروجی نوری هرکدام بخشی از این فرایند هستند.
برای کاهش تداخل متقابل، انتخاب فرکانس ارسال در این سری پیش‌بینی شده است. تنظیم فرستنده و گیرنده یک مجموعه باید با هم هماهنگ باشد و چیدمان مجموعه‌های مجاور نیز بررسی شود. وجود انتخاب فرکانس، نیاز به آزمون عملکرد در محفظه واقعی و در حضور سنسورهای کناری را حذف نمی‌کند.
شرایط محیطی، نشانگرها و نگهداری
بدنه از ترکیب PC/ABS و بخش نوری از PMMA ساخته شده است. درجه حفاظت IP40، بازه دمای کاری منفی ده تا مثبت پنجاه‌وپنج درجه سلسیوس و رطوبت نسبی سی‌وپنج تا هشتادوپنج درصد، بدون یخ‌زدگی و میعان، برای این محصول اعلام شده‌اند. درجه حفاظت IP40، حفاظت در برابر نفوذ آب فراهم نمی‌کند؛ بنابراین محل نصب باید از پاشش آب و شست‌وشوی مستقیم محفوظ باشد.
آلودگی سطح نوری می‌تواند شدت نور دریافتی را کاهش دهد. در برنامه نگهداری، تمیزی سطح، محکم‌بودن پایه‌ها و سلامت اتصال کابل‌ها بررسی شود. نشانگرهای فرستنده و گیرنده نیز به تشخیص وضعیت دریافت نور و خطاهای احتمالی کمک می‌کنند.
حد روشنایی محیط برای نور خورشید ده‌هزار لوکس و برای لامپ رشته‌ای سه‌هزار لوکس اعلام شده است. نوع و جهت تابش اهمیت دارد و منبع نور شدید نباید مستقیماً مقابل گیرنده قرار گیرد. بدنه باریک این محصول برای جانمایی فشرده مفید است، اما مقاومت محیطی نسخه‌های فلزی دیگر را نباید به آن تعمیم داد.
محدوده کاربرد و تفاوت با پرده نوری ایمنی
BWPK25-05 یک سنسور پرده نوری پیکینگ برای تشخیص اجسام است. این محصول سنسور ایمنی نیست و نباید برای حفاظت از جان افراد یا پیشگیری از آسیب بدنی استفاده شود. بنابراین کاربردهایی مانند حفاظت دست اپراتور در پرس یا کنترل دسترسی به محدوده خطرناک ماشین، به تجهیزات ایمنی مناسب همان کاربرد نیاز دارند.
در ایستگاه برداشت و مونتاژ، نقش این مدل تشخیص عبور و کمک به هدایت اپراتور است. مشاهده حرکت دست در کاربرد پیکینگ به معنی حفاظت ایمنی از دست نیست. انتخاب آن باید با اندازه دهانه، فاصله نصب، نوع قطعه و منطق تأیید برداشت هماهنگ باشد.
قیمت و خرید سنسور پرده نوری آتونیکس BWPK25-05
برای انتخاب BWPK25-05، فاصله فرستنده و گیرنده، ارتفاع محدوده تشخیص، ابعاد کوچک‌ترین قطعه، سرعت عبور و سازگاری ورودی PLC با خروجی NPN را مشخص کنید. حالت برد کوتاه یا بلند، منطق Light-ON یا Dark-ON و نیاز به نشانگر پیکینگ نیز باید با برنامه ماشین هماهنگ شوند.
برای استعلام قیمت و خرید سنسور پرده نوری آتونیکس BWPK25-05 و بررسی تناسب آن با کاربرد موردنظر، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات قطعه و شرایط خط تولید، انتخاب مدل و متعلقات مناسب را دقیق‌تر می‌کند.
