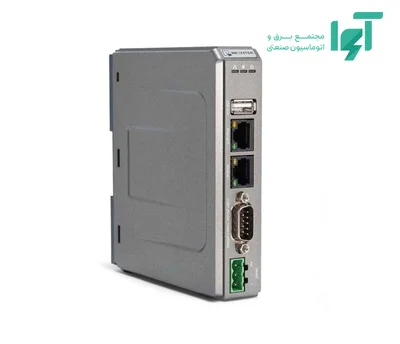

سرور HMI وینتک CMTSVR-100
سرور HMI وینتک مدل CMTSVR-100 از خانواده cMT-SVR برای دریافت داده از تجهیزات اتوماسیون و ارائه رابط کاربری روی نمایشگر یا کلاینت سازگار کاربرد دارد. معماری نمایش این مدل باید در کنار شبکه و تجهیز نمایش‌دهنده انتخاب شود. انتخاب این محصول زمانی دقیق خواهد بود که نوع ارتباط با کنترلر، فایل پروژه و شرایط نصب هم‌زمان بررسی شوند.
این مدل سرور HMI است؛ اطلاعات کنترلرها را پردازش می‌کند و صفحات آن با cMT Viewer روی کلاینت سازگار دیده می‌شوند. برای آن نباید اندازه صفحه یا قابلیت لمس داخلی تعریف کرد. نسخه ۱۰۰ دارای دو درگاه اترنت گیگابیت است.
در cMT-SVR-200، EasyAccess 2.0 گزینه اختیاری است؛ مجوز داخلی نسخه ۲۰۲ را نباید به نسخه ۲۰۰ نسبت داد. تعداد و نوع اتصال کلاینت، نسخه نرم‌افزار و شرایط شبکه باید متناسب با پروژه بررسی شوند.
جدول مشخصات فنی CMTSVR-100
| برند و خانواده | وینتک؛ cMT-SVR |
|---|
| مدل | CMTSVR-100 |
|---|
| ساختار دستگاه | سرور HMI |
|---|
| اندازه نمایشگر | فاقد نمایشگر داخلی |
|---|
| پردازنده | 32-bit RISC 600MHz |
|---|
| حافظه | Flash:256MB | RAM:256MB |
|---|
| تغذیه | 24 V DC ±20% |
|---|
| جریان مصرفی | 230 mA @ 24 V DC |
|---|
| ارتباط سریال | COM1: RS-232 2W؛ COM2: RS-485 2W/4W؛ COM3: RS-485 2W |
|---|
| اترنت | دو درگاه گیگابیت 10/100/1000 Mbps |
|---|
| USB | یک USB 2.0 Host؛ فاقد USB Client |
|---|
| کارت حافظه | microSD با پشتیبانی SD/SDHC |
|---|
| نرم‌افزار | EasyBuilder Pro |
|---|
| درجه حفاظت | IP20؛ تجهیز داخل تابلو |
|---|
| دمای کار | منفی 20 تا مثبت 55 درجه سانتی‌گراد |
|---|
| ابعاد بدنه | 27 × 130 × 115 mm |
|---|
| وزن | 0.18 kg |
|---|
| نمایش صفحات | روی کلاینت cMT Viewer؛ فاقد نمایشگر و HDMI داخلی |
|---|
معماری نمایش و ارتباط با اپراتور
در CMTSVR-100 پروژه HMI روی واحد سرور اجرا می‌شود و کاربر صفحات را از طریق cMT Viewer می‌بیند. این ساختار برای جداکردن محل نصب تجهیزات ارتباطی از محل مشاهده اطلاعات مفید است. تعداد کاربران، نسخه برنامه کلاینت و امکانات دسترسی باید با نسخه سخت‌افزار و پروژه هماهنگ شوند. این دستگاه خروجی HDMI ندارد؛ اتصال مستقیم آن به مانیتور معمولی جای کلاینت سازگار را نمی‌گیرد.
در طراحی صفحات راه دور، اندازه و نسبت تصویر دستگاه‌های مشاهده‌کننده را در نظر بگیرید. یک چیدمان مناسب رایانه ممکن است روی نمایشگر کوچک به بازطراحی نیاز داشته باشد. وضعیت قطع ارتباط، زمان آخرین دریافت داده و سطح دسترسی کاربران را روشن نمایش دهید تا مقدار قدیمی با مقدار لحظه‌ای فرایند اشتباه گرفته نشود.
پردازنده، حافظه و ظرفیت پروژه
پردازنده این نسخه با مشخصه 32-bit RISC 600MHz معرفی شده است. آرایش حافظه آن Flash:256MB | RAM:256MB است. حافظه Flash برای نگهداری نرم‌افزار و داده‌های تعریف‌شده دستگاه به کار می‌رود، در حالی که RAM فضای اجرای فعال را فراهم می‌کند. ظرفیت کل حافظه الزاماً برابر فضای آزاد برای پروژه کاربر نیست؛ بخش‌هایی از آن در اختیار سیستم‌عامل و اجزای اجرایی قرار دارند.
پاسخ‌گویی رابط کاربری فقط به فرکانس پردازنده وابسته نیست. تعداد متغیرهای خوانده‌شده، نرخ نمونه‌برداری، حجم تصاویر و تنظیم ارتباط با کنترلر نیز مؤثرند. برای متغیرهایی که آهسته تغییر می‌کنند، خواندن بسیار سریع معمولاً فایده‌ای ندارد. پروژه را با حجم واقعی صفحات و ارتباط فعال ارزیابی کنید و محل نگهداری داده‌های لازم پس از قطع برق را مطابق راهنمای همان مدل تعیین کنید.
پورت‌های سریال، شبکه و انتقال داده
ارتباط با PLC و تجهیزات ماشین
آرایش سریال این مدل عبارت است از: COM1: RS-232 2W؛ COM2: RS-485 2W/4W؛ COM3: RS-485 2W. رابط RS-232 معمولاً برای ارتباط نقطه‌به‌نقطه استفاده می‌شود؛ رابط‌های RS-422/485 در مدل‌هایی که آن‌ها را دارند، به سیم‌بندی و تنظیم متفاوت نیاز دارند. یک کانکتور چندحالته لزوماً چند کانال مستقل و هم‌زمان نیست؛ حالت قابل انتخاب و پایه‌های مشترک را از نقشه پورت بررسی کنید.
در کنار رابط فیزیکی، درایور کنترلر و پروتکل ارتباط نیز باید سازگار باشند. نرخ تبادل، شماره ایستگاه، طول کلمه و ترتیب داده باید در دو سمت هماهنگ شوند. ابتدا خواندن چند متغیر مشخص را آزمایش کنید و سپس فرمان‌های نوشتنی و صفحات کامل را فعال کنید. تعداد پورت یا شکل یکسان سوکت، سازگاری با هر PLC یا اینورتر را اثبات نمی‌کند.
اترنت و تجهیزات جانبی
این کد دارای دو درگاه گیگابیت 10/100/1000 Mbps است. اترنت مسیر ارتباط شبکه‌ای را فراهم می‌کند، اما فعال‌بودن هر پروتکل صنعتی، مشاهده از راه دور یا سرویس اینترنتی به امکانات مدل و برنامه بستگی دارد. آدرس IP، محدوده شبکه و مسیر دسترسی کنترلر را پیش از راه‌اندازی مشخص کنید.
امکانات USB این دستگاه یک USB 2.0 Host؛ فاقد USB Client است. نقش Host برای اتصال تجهیزات جانبی پشتیبانی‌شده با نقش Client/Device برای ارتباط با رایانه تفاوت دارد. روش انتقال پروژه را مطابق همین آرایش انتخاب کنید؛ وجود سوکت USB به معنی امکان استفاده از همه لوازم جانبی نیست. پشتیبانی microSD با پشتیبانی SD/SDHC نیز برای کاربردهای ذخیره‌سازی مجاز دستگاه در دسترس است؛ نوع فایل و ظرفیت کارت را با راهنما تطبیق دهید.
نرم‌افزار، طراحی صفحات و امکانات کاربردی
ابزار نرم‌افزاری مرتبط با این مدل EasyBuilder Pro است. پیش از ایجاد پروژه، کد صحیح دستگاه را انتخاب کنید تا رزولوشن، منابع و پورت‌های قابل استفاده مطابق سخت‌افزار تنظیم شوند. برای جایگزینی پنل موجود، فایل قابل ویرایش پروژه، نسخه نرم‌افزار و تنظیمات ارتباط را نگه دارید؛ در دسترس بودن فایل اجرایی همیشه به معنی امکان ویرایش همه اجزای پروژه نیست.
صفحات وضعیت، هشدار، تنظیمات و عیب‌یابی را بر اساس کار واقعی ماشین طراحی کنید. در مدل و نسخه نرم‌افزاری پشتیبانی‌کننده، نمودار روند برای مشاهده تغییرات، ثبت داده برای مرور عملکرد و Recipe برای نگهداری مجموعه تنظیمات کاربرد دارند. تعداد داده‌ها، روش ذخیره‌سازی و قالب خروجی هر قابلیت باید با منابع همین مدل تطبیق داده شود. نمایش یک هشدار به معنی ثبت دائمی تاریخچه آن نیست؛ سیاست ثبت و نگهداری اطلاعات باید جداگانه در پروژه تعریف شود.
دسترسی اپراتور روزمره را از تنظیمات راه‌اندازی جدا کنید. برای فرمان‌های حساس، نمایش واضح وضعیت و تأیید مناسب در نظر بگیرید و بازخورد اجرای فرمان را از کنترلر دریافت کنید. پس از انتقال برنامه، نمایش متن‌ها، واحدها، ترتیب صفحات، عملکرد لمس یا کلیدها و واکنش رابط به قطع ارتباط را آزمایش کنید. نسخه پشتیبان تأییدشده، سرویس دستگاه را در آینده ساده‌تر می‌کند.
آپشن‌ها و قابلیت‌های ویژه این نسخه
EasyAccess 2.0 راهکار دسترسی از راه دور وینتک است و نقش متفاوتی با نرم‌افزار طراحی EasyBuilder Pro دارد. استفاده از آن به مجوز، فعال‌سازی و شرایط شبکه وابسته است؛ خرید پنل را به معنی فعال‌بودن خودکار این گزینه در همه نسخه‌ها در نظر نگیرید. برای سرویس از راه دور، حساب‌ها و سطح دسترسی را متناسب با نیاز نگهداری تعریف کنید.
تغذیه، شرایط محیطی و نصب
تغذیه موردنیاز 24 V DC ±20% است. جریان معرفی‌شده 230 mA @ 24 V DC است. ظرفیت منبع را همراه سایر مصرف‌کننده‌های مدار محاسبه کنید و ولتاژ را در محل ورودی دستگاه، زیر بار واقعی بررسی کنید. اتصال زمین و مسیر کابل داده باید مطابق راهنمای نصب باشند؛ افت ولتاژ و نویز می‌توانند به خاموشی یا اختلال ارتباط منجر شوند.
دمای کار این مدل منفی 20 تا مثبت 55 درجه سانتی‌گراد و درجه حفاظت آن IP20؛ تجهیز داخل تابلو است. محفظه و شرایط داخل تابلو باید حفاظت موردنیاز نصب را فراهم کنند. دمای هوای اطراف تجهیز در تابلو را مبنا قرار دهید؛ دمای اتاق همیشه با دمای داخل محفظه یکسان نیست.
ابعاد بدنه 27 × 130 × 115 mm است. وزن معرفی‌شده 0.18 kg است. روش نصب و نقاط مهار را مطابق نقشه مکانیکی دستگاه انتخاب کنید. عمق کانکتورها، شعاع خم کابل و فضای لازم برای دسترسی سرویس را علاوه بر عمق بدنه در نظر بگیرید.
کاربردها و راهنمای انتخاب
CMTSVR-100 برای پروژه‌هایی که به جداسازی واحد ارتباط و پردازش از محل نمایش اطلاعات نیاز دارند قابل بررسی است. مناسب‌بودن نهایی به تعداد متغیرها، نوع کنترلر، شرایط محیطی و روش کار اپراتور وابسته است. پیش از انتخاب، یک سناریوی واقعی شامل صفحه اصلی، هشدار و تغییر پارامتر را با امکانات مدل تطبیق دهید.
برای جایگزینی دستگاه قدیمی، مدل کامل روی پلاک، نقشه اتصالات، ابعاد برش و نسخه پروژه را هم‌زمان مقایسه کنید. هم‌اندازه‌بودن نمایشگر یا مشترک‌بودن برند برای جایگزینی مستقیم کافی نیست. در مدل‌های دارای پسوند متفاوت، نوع پورت، ظرفیت حافظه، رابط اپراتور یا آرایش I/O ممکن است تغییر کند؛ مقایسه باید بر مبنای کد کامل سفارش انجام شود.
پرسش‌های متداول درباره CMTSVR-100
آیا این مدل اترنت دارد؟
بله؛ آرایش شبکه آن دو درگاه گیگابیت 10/100/1000 Mbps است. پروتکل و نرم‌افزار موردنیاز باید با کاربرد پروژه تطبیق داده شوند.
آیا نمایشگر داخل دستگاه وجود دارد؟
خیر؛ صفحات از طریق کلاینت cMT Viewer مشاهده می‌شوند.
پیش از انتقال پروژه چه مواردی بررسی شوند؟
مدل انتخاب‌شده در EasyBuilder Pro، نسخه نرم‌افزار، آدرس‌های کنترلر و مسیر انتقال را کنترل کنید. از پروژه فعلی نسخه پشتیبان بگیرید و نتیجه انتقال را روی خود دستگاه آزمایش کنید.
قیمت و خرید CMTSVR-100 از آوا الکتریک
برای استعلام قیمت سرور HMI وینتک مدل CMTSVR-100، کد کامل کالا، تعداد و شرایط پروژه را به آوا الکتریک اعلام کنید. اگر سفارش برای جایگزینی دستگاه موجود است، تصویر پلاک و اتصالات به بررسی سازگاری کمک می‌کند. مجوزهای اختیاری، کابل‌ها و اقلام همراه را در پیشنهاد خرید مشخص کنید و شرایط تحویل و خدمات همان سفارش را پیش از نهایی‌کردن آن بررسی کنید.
