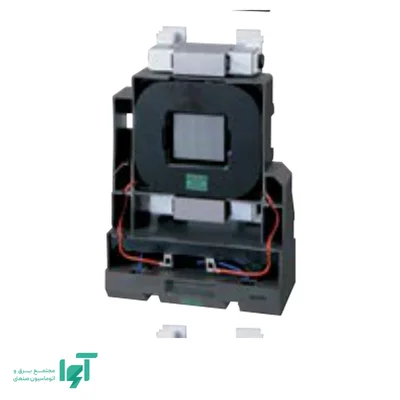

بوبین کنتاکتور ال اس LS با شناسه Coil 110~220 V AC/DC — MC 500–800 A، قطعه یدکی بخش تحریک کنتاکتورهای گروه پانصد تا هشتصد آمپر است. کاربرد آن تعویض مجموعه معیوب یا تطبیق مدار فرمان با نسخه بوبین مجاز همان کنتاکتور است. انتخاب صحیح به خانواده مکانیکی، نوع تغذیه و طراحی مجموعه مغناطیسی وابسته است؛ صرف برابر بودن جریان درج‌شده روی کنتاکتور کافی نیست.
نقش بوبین در عملکرد کنتاکتور
بوبین با ایجاد میدان مغناطیسی، هسته متحرک را جذب می‌کند و مجموعه کنتاکت‌ها را به وضعیت وصل می‌برد. پس از قطع فرمان، بازگشت مکانیزم باعث آزادشدن کنتاکت‌ها می‌شود. افت ولتاژ، مشکل مکانیکی هسته یا بسته‌نشدن کامل مجموعه می‌تواند سبب افزایش صدا و گرما شود؛ پیش از تعویض باید علت خرابی اولیه مشخص شود.
ولتاژ و نوع مدار تحریک
در بوبین الکترونیکی، تغذیه ورودی به مدار کنترل داخلی اعمال می‌شود و این مدار رفتار جذب و نگهداری کنتاکتور را مدیریت می‌کند. ولتاژ مدار قدرت از تغذیه بوبین مستقل است؛ برای انتخاب منبع فرمان، مشخصات ورودی مجموعه بوبین ملاک قرار می‌گیرد.
در نسخه الکترونیکی، مدار کنترل بوبین در رفتار جذب و نگهداری نقش دارد؛ تطبیق صرف مقاومت سیم‌پیچ برای جایگزینی کافی نیست. مجموعه یدکی باید از نظر برد کنترل، اتصال و مکانیزم نگهداری با نسخه اصلی هماهنگ باشد.
سازگاری و روش نصب
مدل‌های مورد بررسی برای این ردیف عبارت‌اند از MC-500a، MC-630a، MC-800a. نصب در داخل کنتاکتور سازگار انجام می‌شود. تطبیق شکل بوبین، شماره قطعه، ترمینال‌ها و نسخه ساخت لازم است؛ قطعات هم‌جریان از نسل‌های متفاوت الزاماً قابل جابه‌جایی نیستند.
تعویض باید پس از قطع منابع قدرت و فرمان و توسط فرد متخصص انجام شود. وضعیت هسته، فنر برگشت، آثار آلودگی و تماس‌های قدرت نیز باید ارزیابی شود؛ جایگزینی بوبین در کنتاکتوری که مکانیزم آن آسیب دیده است مشکل اصلی را برطرف نمی‌کند.
کنترل پس از تعویض
پس از مونتاژ، صحت حرکت مکانیکی و اتصال ترمینال‌ها بررسی می‌شود و آزمایش فرمان با شرایط مجاز بوبین انجام می‌گیرد. جذب کامل، آزادشدن صحیح و نبود صدای غیرعادی اهمیت دارند. اگر مهارکننده اضافه‌ولتاژ نصب شده است، ولتاژ و نوع مدار آن نیز باید با بوبین جدید سازگار باشد.
خرید از آوا الکتریک
برای خرید Coil 110~220 V AC/DC — MC 500–800 A از آوا الکتریک، مدل دقیق کنتاکتور، ولتاژ و نوع تغذیه بوبین، فرکانس در نسخه متناوب و شماره قطعه یدکی را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
