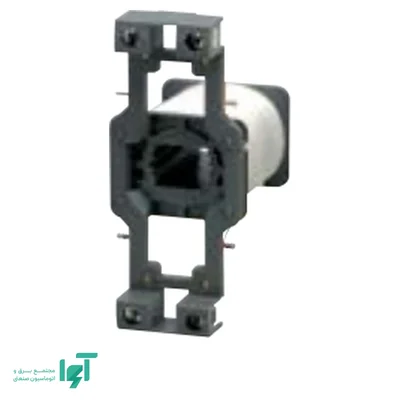

بوبین کنتاکتور ال اس LS با شناسه Coil 24 V AC — MC 6–22 A، قطعه یدکی بخش تحریک کنتاکتورهای گروه شش تا بیست‌ودو آمپر است. کاربرد آن تعویض مجموعه معیوب یا تطبیق مدار فرمان با نسخه بوبین مجاز همان کنتاکتور است. انتخاب صحیح به خانواده مکانیکی، نوع تغذیه و طراحی مجموعه مغناطیسی وابسته است؛ صرف برابر بودن جریان درج‌شده روی کنتاکتور کافی نیست.
نقش بوبین در عملکرد کنتاکتور
بوبین با ایجاد میدان مغناطیسی، هسته متحرک را جذب می‌کند و مجموعه کنتاکت‌ها را به وضعیت وصل می‌برد. پس از قطع فرمان، بازگشت مکانیزم باعث آزادشدن کنتاکت‌ها می‌شود. افت ولتاژ، مشکل مکانیکی هسته یا بسته‌نشدن کامل مجموعه می‌تواند سبب افزایش صدا و گرما شود؛ پیش از تعویض باید علت خرابی اولیه مشخص شود.
ولتاژ و نوع مدار تحریک
ولتاژ نامی این بوبین بیست‌وچهار ولت متناوب است. مقدار ولتاژ و فرکانس بوبین باید با منبع فرمان تطبیق داشته باشد. این عدد به تغذیه دو سر بوبین مربوط است و ولتاژ نامی شبکه قدرت یا جریان موتور را مشخص نمی‌کند؛ تعویض بوبین، ظرفیت کنتاکت‌های قدرت را افزایش نمی‌دهد.
بوبین متناوب باید همراه با مجموعه هسته و مشخصات فرکانسی متناسب استفاده شود. استفاده از بوبین مستقیم یا بوبین فریم دیگر، حتی با ولتاژ ظاهراً مشابه، جایگزینی معتبر محسوب نمی‌شود. توان منبع فرمان نیز باید پاسخ‌گوی وضعیت جذب اولیه باشد.
سازگاری و روش نصب
این ردیف برای گروه شش تا بیست‌ودو آمپر خانواده MC معرفی شده است. نصب در داخل کنتاکتور سازگار انجام می‌شود. تطبیق شکل بوبین، شماره قطعه، ترمینال‌ها و نسخه ساخت لازم است؛ قطعات هم‌جریان از نسل‌های متفاوت الزاماً قابل جابه‌جایی نیستند.
تعویض باید پس از قطع منابع قدرت و فرمان و توسط فرد متخصص انجام شود. وضعیت هسته، فنر برگشت، آثار آلودگی و تماس‌های قدرت نیز باید ارزیابی شود؛ جایگزینی بوبین در کنتاکتوری که مکانیزم آن آسیب دیده است مشکل اصلی را برطرف نمی‌کند.
کنترل پس از تعویض
پس از مونتاژ، صحت حرکت مکانیکی و اتصال ترمینال‌ها بررسی می‌شود و آزمایش فرمان با شرایط مجاز بوبین انجام می‌گیرد. جذب کامل، آزادشدن صحیح و نبود صدای غیرعادی اهمیت دارند. اگر مهارکننده اضافه‌ولتاژ نصب شده است، ولتاژ و نوع مدار آن نیز باید با بوبین جدید سازگار باشد.
خرید از آوا الکتریک
برای خرید Coil 24 V AC — MC 6–22 A از آوا الکتریک، مدل دقیق کنتاکتور، ولتاژ و نوع تغذیه بوبین، فرکانس در نسخه متناوب و شماره قطعه یدکی را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
