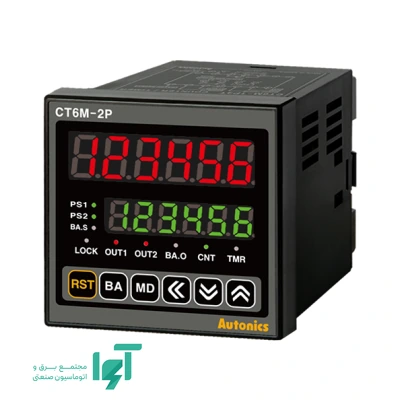

کانتر و تایمر آتونیکس CT6M-2P4 از سری CT برای شمارش پالس و اجرای عملکرد زمانی طراحی شده است. این مدل دو بخش نمایش شش‌رقمی برای مقدار جاری و تنظیم دارد. تنظیم دومرحله‌ای، مبنای تصمیم‌گیری خروجی در چرخه کاری است. انتخاب باید با نوع سیگنال، سرعت پالس و رفتار موردنیاز دستگاه هماهنگ باشد.
تفاوت کانال شمارش، ورودی و نمایشگر
این مدل یک کانال شمارش و دو ورودی پالس برای آن کانال دارد. دو ورودی به معنی وجود دو شمارنده مستقل نیستند؛ نقش ورودی‌ها بر اساس حالت انتخاب‌شده مشخص می‌شود و می‌تواند در منطق شمارش یا مهار آن استفاده شود.
در شمارش قطعه، اگر هر قطعه یک پالس معتبر ایجاد کند، نتیجه با تعداد قطعات متناظر است. اما تشخیص دوباره یک قطعه یا عبور دو قطعه بدون تفکیک سنسور، عدد نادرست ایجاد می‌کند. کیفیت حسگر، فاصله قطعات و شکل سیگنال باید همراه با تنظیم کانتر بررسی شوند.
دو بخش نمایش کمک می‌کنند مقدار جاری و مقدار تنظیم‌شده از یکدیگر تفکیک شوند. در مدل دومرحله‌ای، مشاهده و تغییر هر مقدار تنظیم باید با مرحله مربوط هماهنگ باشد؛ دو ردیف نمایش، دو کانال کنترل مستقل با ورودی جدا ایجاد نمی‌کند.
محاسبه سرعت پالس و انتخاب تنظیم ورودی
فرکانس پالس از تعداد رویدادها در واحد زمان به دست می‌آید. در یک مثال عمومی، انکودر هزار پالس در دور با سرعت صدوبیست دور در دقیقه، دوهزار پالس در ثانیه تولید می‌کند. حاصل از ضرب هزار در صدوبیست و تقسیم بر شصت به دست می‌آید. در حالت‌های شمارش فازی یا چندلبه‌ای، ضریب روش شمارش نیز باید در محاسبه لحاظ شود.
در سری CT سرعت‌های انتخابی تا ده‌هزار پالس در ثانیه مطرح است. فرکانس متوسط به‌تنهایی کافی نیست؛ مدت فعال و غیرفعال پالس و شکل سیگنال باید با ورودی سازگار باشند. حداقل عرض فرمان ریست را نیز نباید با دوره پالس شمارش اشتباه گرفت.
در ورودی کنتاکتی، لرزش تماس می‌تواند چند تغییر کوتاه ایجاد کند. انتخاب حالت کم‌سرعت مناسب به جلوگیری از شمارش ناخواسته کمک می‌کند. در سیگنال سریع سنسوری، تنظیم بیش از حد کند نیز می‌تواند پالس معتبر را حذف کند؛ تنظیم باید از ماهیت منبع سیگنال پیروی کند.
ضریب تبدیل و اندازه‌گیری طول یا مقدار فرایند
قابلیت Prescale برای تبدیل تعداد پالس به مقدار متناسب با فرایند استفاده می‌شود. اگر مکانیزم به‌ازای هر متر هزار پالس تولید کند، هر پالس نماینده یک‌هزارم متر است. با تنظیم ضریب و ممیز مناسب، مقدار نمایش می‌تواند با طول متناظر شود؛ رابطه کلی ضریب برابر مقدار واقعی جابه‌جایی تقسیم بر تعداد پالس است.
دقت چنین اندازه‌گیری‌ای فقط به کانتر وابسته نیست. قطر مؤثر چرخ، لغزش، فشار تماس و نسبت انتقال مکانیکی در نسبت طول به پالس اثر دارند. ضریب باید با مرجع واقعی کالیبره شود؛ تغییر عدد تنظیم برای جبران یک لغزش متغیر، دقت پایدار در همه شرایط ایجاد نمی‌کند.
روش ورودی و تغذیه سنسور
ورودی‌های این مدل با انتخاب NPN بدون ولتاژ یا PNP ولتاژی قابل‌استفاده‌اند. روش انتخاب و سیم‌کشی باید با خروجی واقعی سنسور هماهنگ باشد. مرجع مشترک و سطح سیگنال اهمیت دارند؛ دو سنسور با تغذیه مشابه ممکن است از نظر منطق خروجی قابل‌جایگزینی مستقیم نباشند.
تغذیه کمکی سنسور دوازده ولت مستقیم است. این خروجی با تغذیه اصلی دستگاه و خروجی کنترل تفاوت دارد. قبل از اتصال سنسور، محدوده ولتاژ مجاز و جریان موردنیاز آن باید با ظرفیت تغذیه کمکی تطبیق داده شود. سنسوری که فقط برای بیست‌وچهار ولت طراحی شده است، صرف وجود خروجی کمکی دوازده ولت گزینه مناسبی برای اتصال مستقیم نیست.
مراحل تنظیم و ساختار خروجی کنترل
این مدل دارای تنظیم دومرحله‌ای است و تعداد مسیرهای خروجی کنترل در مشخصات آن پنج ثبت شده است. ساختار خروجی شامل دو خروجی رله‌ای و سه خروجی ترانزیستوری NPN است. این تعداد نباید به معنی همان تعداد کانال مستقل یا مقدار تنظیم مستقل تفسیر شود؛ خروجی‌ها می‌توانند شکل‌های الکتریکی متفاوتی از عملکرد یک مرحله باشند.
در یک کاربرد فرضی، مرحله اول می‌تواند برای اعلام نزدیک‌شدن به مقدار هدف و مرحله دوم برای فرمان پایان استفاده شود. این کاربرد به تنظیم حالت خروجی و مدار ماشین وابسته است؛ صرف دومرحله‌ای بودن، توالی کاهش سرعت و توقف را به‌صورت خودکار ایجاد نمی‌کند.
کنتاکت رله با خروجی ترانزیستوری کلکتورباز یکسان نیست. رله مسیر کنتاکتی را تغییر می‌دهد، در حالی که خروجی ترانزیستوری به سازگاری تغذیه بار و مرجع مدار نیاز دارد. نوع بار، جریان راه‌اندازی و ظرفیت خروجی باید بررسی شوند. زمان پالس خروجی و حالت نگهداری آن نیز باید با ورودی تجهیز دریافت‌کننده فرمان هماهنگ باشد.
شمارش دسته‌ها و نقش خروجی Batch
قابلیت Batch در مدل‌های CT6M برای شمارش دفعات تکمیل چرخه به کار می‌رود. مقدار شمارش اصلی می‌تواند تعداد قطعات یک بسته باشد و مقدار Batch تعداد بسته‌های تکمیل‌شده را دنبال کند. این قابلیت با افزودن یک ورودی مستقل برای شمارش خط تولید دوم یکسان نیست.
برای مثال فرضی، اگر هر بسته دوازده قطعه داشته باشد و هدف تولید صد بسته باشد، مجموع نظری هزارودویست قطعه است. مرحله اصلی تکمیل هر بسته را تشخیص می‌دهد و شمارنده دسته‌ها تعداد چرخه‌های تکمیل‌شده را دنبال می‌کند. ریست شمارش اصلی و ریست Batch باید در توالی ماشین جدا و مطابق منطق موردنیاز بررسی شوند.
عملکرد تایمر و تفاوت آن با شمارش پالس
این دستگاه قابلیت انتخاب عملکرد تایمر را نیز دارد. در حالت کانتر، مقدار بر اساس رویدادهای ورودی تغییر می‌کند؛ در حالت تایمر، مبنای تغییر مقدار زمان است. شمارش زمانی افزایشی یا کاهشی می‌تواند پیشرفت یا باقی‌مانده زمان را بر اساس تنظیم نشان دهد. وجود هر دو قابلیت به معنی دو واحد مستقل برای اجرای هم‌زمان هر دو کار نیست.
واحد و محل ممیز زمان باید در راه‌اندازی مشخص شوند. برای مثال، یک و نیم دقیقه برابر نود ثانیه است. هنگام استفاده از فرمان شروع، توقف یا ریست نیز باید رفتار حالت زمانی انتخاب‌شده بررسی شود؛ ریست مقدار و نگه‌داشتن موقت پیشرفت زمان دو عمل متفاوت‌اند.
انتخاب نسخه و نیاز به ارتباط
برای این کد، ارتباط شبکه در مشخصات ارائه‌شده درج نشده است. اگر تبادل مقدار با کنترلر یا رایانه ضروری است، وجود رابط و پروتکل باید در مدل انتخابی تأیید شود. خروجی رله یا ترانزیستور، مسیر ارسال عدد کامل شمارش مانند یک ارتباط داده نیست؛ این خروجی‌ها وضعیت منطقی تعریف‌شده را منتقل می‌کنند.
تغذیه و نصب در تابلو
تغذیه اصلی CT6M-2P4 برابر صد تا دویست و چهل ولت متناوب با فرکانس پنجاه یا شصت هرتز است. این محدوده باید با منبع واقعی تابلو تطبیق داده شود. ولتاژهای نامی به‌کاررفته برای فیلتر انتخاب، جایگزین محدوده کامل تغذیه نیستند؛ برای مثال، یک نسخه کم‌ولتاژ با نسخه تغذیه برق شهر صرفاً بر اساس شباهت قاب جایگزین نمی‌شود.
این مدل نصب پنلی و اتصال ترمینالی دارد. قاب آن دارای عرض هفتاد‌ودو، ارتفاع هفتاد‌ودو میلی‌متر است. ابعاد قاب، اندازه برش نصب نیست؛ برش و عمق موردنیاز باید با نقشه همان نسخه تطبیق داده شوند. مسیر سیگنال سنسور و کابل ارتباطی، در صورت وجود، باید با توجه به کابل‌های قدرت و منابع نویز جانمایی شود.
قیمت و خرید کانتر تایمر CT6M-2P4
برای انتخاب CT6M-2P4، نوع سنسور یا انکودر، فرکانس پالس، منطق شمارش، رفتار خروجی، تغذیه و نیاز ارتباطی را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید کانتر تایمر آتونیکس CT6M-2P4 و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
