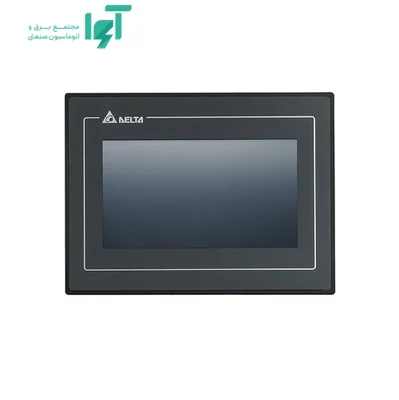

پنل اپراتوری HMI دلتا 7 اینچ DOP-107DV
پنل اپراتوری HMI دلتا مدل DOP-107DV از خانواده DOP-100 برای نمایش وضعیت ماشین، مشاهده متغیرهای فرایند و ورود فرمان‌های اپراتور کاربرد دارد. مشخصه تصویری این نسخه 800 × 480 پیکسل است و قطر اسمی صفحه 7 اینچ اعلام شده است. انتخاب این محصول زمانی دقیق خواهد بود که نوع ارتباط با کنترلر، فایل پروژه و شرایط نصب هم‌زمان بررسی شوند.
مدل DOP-107DV در این مجموعه، نسخه دارای اترنت است. ابعاد بدنه 215 × 161 × 35.5 و برش 196.9 × 142.9 میلی‌متر به همین کد تعلق دارند؛ با مدل‌های هم‌اندازه ولی دارای پسوند متفاوت یکسان فرض نشوند.
طبق جدول ایزولاسیون سازنده، DOP-107DV در تغذیه و ارتباط سریال مدار ایزوله داخلی ندارد؛ ایزولاسیون اترنت را نباید به همه رابط‌ها تعمیم داد.
جدول مشخصات فنی DOP-107DV
| برند و خانواده | دلتا؛ DOP-100 |
|---|
| مدل | DOP-107DV |
|---|
| ساختار دستگاه | پنل اپراتوری HMI |
|---|
| اندازه نمایشگر | 7 اینچ |
|---|
| رزولوشن | 800 × 480 پیکسل |
|---|
| رابط اپراتور | مقاومتی چهار سیمه |
|---|
| پردازنده | ARM Cortex-A8، فرکانس 800 MHz |
|---|
| حافظه | Flash ROM: 256 MB؛ RAM: 256 MB |
|---|
| روشنایی | 400 cd/m² |
|---|
| نور پس‌زمینه | LED؛ نیمه‌عمر اسمی 20,000 ساعت |
|---|
| تغذیه | 24 V DC ±15% |
|---|
| مصرف توان | 8.8 W |
|---|
| ارتباط سریال | COM1: RS-232/RS-485؛ COM2: RS-422/RS-485 |
|---|
| اترنت | یک اترنت 10/100 Mbps |
|---|
| USB | یک USB 2.0 Host و یک USB 2.0 Slave |
|---|
| نرم‌افزار | DIAScreen؛ نسخه سازگار با مدل و Firmware |
|---|
| درجه حفاظت | IP65؛ سطح جلوی پنل |
|---|
| دمای کار | 0 تا 50 درجه سانتی‌گراد |
|---|
| ابعاد بدنه | 215 × 161 × 35.5 mm |
|---|
| ابعاد برش تابلو | 196.9 × 142.9 mm |
|---|
| وزن | 0.7 kg |
|---|
نمایشگر، کیفیت تصویر و شیوه کار اپراتور
نمایشگر 7 اینچی با وضوح 800 × 480 فضای رابط کاربری این مدل را تعیین می‌کند. این اندازه برای صفحه اصلی ماشین، وضعیت ورودی‌وخروجی‌ها و تنظیمات فرایند مناسب است؛ جزئیات بیشتر را در صفحات جدا قرار دهید. رابط این نسخه مقاومتی چهار سیمه است؛ روش لمس باید با شرایط کار اپراتور و دستکش مورد استفاده بررسی شود.
روشنایی اسمی 400 cd/m² شاخص شدت نور صفحه است و به‌تنهایی خوانایی در آفتاب مستقیم را تضمین نمی‌کند. مشخصه نور پس‌زمینه LED؛ نیمه‌عمر اسمی 20,000 ساعت است. این عدد به شرایط آزمون وابسته است و با ضمانت عمر کل دستگاه برابر نیست. تنظیم روشنایی، انتخاب رنگ متن و پس‌زمینه و جلوگیری از تراکم بیش از حد عناصر، خواندن اطلاعات را آسان‌تر می‌کند. رنگ هشدارها را ثابت نگه دارید و برای مفهوم اصلی تنها به رنگ تکیه نکنید.
پردازنده، حافظه و ظرفیت پروژه
پردازنده این نسخه با مشخصه ARM Cortex-A8، فرکانس 800 MHz معرفی شده است. آرایش حافظه آن Flash ROM: 256 MB؛ RAM: 256 MB است. حافظه Flash برای نگهداری نرم‌افزار و داده‌های تعریف‌شده دستگاه به کار می‌رود، در حالی که RAM فضای اجرای فعال را فراهم می‌کند. ظرفیت کل حافظه الزاماً برابر فضای آزاد برای پروژه کاربر نیست؛ بخش‌هایی از آن در اختیار سیستم‌عامل و اجزای اجرایی قرار دارند.
پاسخ‌گویی رابط کاربری فقط به فرکانس پردازنده وابسته نیست. تعداد متغیرهای خوانده‌شده، نرخ نمونه‌برداری، حجم تصاویر و تنظیم ارتباط با کنترلر نیز مؤثرند. برای متغیرهایی که آهسته تغییر می‌کنند، خواندن بسیار سریع معمولاً فایده‌ای ندارد. پروژه را با حجم واقعی صفحات و ارتباط فعال ارزیابی کنید و محل نگهداری داده‌های لازم پس از قطع برق را مطابق راهنمای همان مدل تعیین کنید.
پورت‌های سریال، شبکه و انتقال داده
ارتباط با PLC و تجهیزات ماشین
آرایش سریال این مدل عبارت است از: COM1: RS-232/RS-485؛ COM2: RS-422/RS-485. رابط RS-232 معمولاً برای ارتباط نقطه‌به‌نقطه استفاده می‌شود؛ رابط‌های RS-422/485 در مدل‌هایی که آن‌ها را دارند، به سیم‌بندی و تنظیم متفاوت نیاز دارند. یک کانکتور چندحالته لزوماً چند کانال مستقل و هم‌زمان نیست؛ حالت قابل انتخاب و پایه‌های مشترک را از نقشه پورت بررسی کنید.
در کنار رابط فیزیکی، درایور کنترلر و پروتکل ارتباط نیز باید سازگار باشند. نرخ تبادل، شماره ایستگاه، طول کلمه و ترتیب داده باید در دو سمت هماهنگ شوند. ابتدا خواندن چند متغیر مشخص را آزمایش کنید و سپس فرمان‌های نوشتنی و صفحات کامل را فعال کنید. تعداد پورت یا شکل یکسان سوکت، سازگاری با هر PLC یا اینورتر را اثبات نمی‌کند.
اترنت و تجهیزات جانبی
این کد دارای یک اترنت 10/100 Mbps است. اترنت مسیر ارتباط شبکه‌ای را فراهم می‌کند، اما فعال‌بودن هر پروتکل صنعتی، مشاهده از راه دور یا سرویس اینترنتی به امکانات مدل و برنامه بستگی دارد. آدرس IP، محدوده شبکه و مسیر دسترسی کنترلر را پیش از راه‌اندازی مشخص کنید.
امکانات USB این دستگاه یک USB 2.0 Host و یک USB 2.0 Slave است. نقش Host برای اتصال تجهیزات جانبی پشتیبانی‌شده با نقش Client/Device برای ارتباط با رایانه تفاوت دارد. روش انتقال پروژه را مطابق همین آرایش انتخاب کنید؛ وجود سوکت USB به معنی امکان استفاده از همه لوازم جانبی نیست.
نرم‌افزار، طراحی صفحات و امکانات کاربردی
ابزار نرم‌افزاری مرتبط با این مدل DIAScreen؛ نسخه سازگار با مدل و Firmware است. پیش از ایجاد پروژه، کد صحیح دستگاه را انتخاب کنید تا رزولوشن، منابع و پورت‌های قابل استفاده مطابق سخت‌افزار تنظیم شوند. برای جایگزینی پنل موجود، فایل قابل ویرایش پروژه، نسخه نرم‌افزار و تنظیمات ارتباط را نگه دارید؛ در دسترس بودن فایل اجرایی همیشه به معنی امکان ویرایش همه اجزای پروژه نیست.
صفحات وضعیت، هشدار، تنظیمات و عیب‌یابی را بر اساس کار واقعی ماشین طراحی کنید. در مدل و نسخه نرم‌افزاری پشتیبانی‌کننده، نمودار روند برای مشاهده تغییرات، ثبت داده برای مرور عملکرد و Recipe برای نگهداری مجموعه تنظیمات کاربرد دارند. تعداد داده‌ها، روش ذخیره‌سازی و قالب خروجی هر قابلیت باید با منابع همین مدل تطبیق داده شود. نمایش یک هشدار به معنی ثبت دائمی تاریخچه آن نیست؛ سیاست ثبت و نگهداری اطلاعات باید جداگانه در پروژه تعریف شود.
دسترسی اپراتور روزمره را از تنظیمات راه‌اندازی جدا کنید. برای فرمان‌های حساس، نمایش واضح وضعیت و تأیید مناسب در نظر بگیرید و بازخورد اجرای فرمان را از کنترلر دریافت کنید. پس از انتقال برنامه، نمایش متن‌ها، واحدها، ترتیب صفحات، عملکرد لمس یا کلیدها و واکنش رابط به قطع ارتباط را آزمایش کنید. نسخه پشتیبان تأییدشده، سرویس دستگاه را در آینده ساده‌تر می‌کند.
تغذیه، شرایط محیطی و نصب
تغذیه موردنیاز 24 V DC ±15% است. مصرف معرفی‌شده 8.8 W است. ظرفیت منبع را همراه سایر مصرف‌کننده‌های مدار محاسبه کنید و ولتاژ را در محل ورودی دستگاه، زیر بار واقعی بررسی کنید. اتصال زمین و مسیر کابل داده باید مطابق راهنمای نصب باشند؛ افت ولتاژ و نویز می‌توانند به خاموشی یا اختلال ارتباط منجر شوند.
دمای کار این مدل 0 تا 50 درجه سانتی‌گراد و درجه حفاظت آن IP65؛ سطح جلوی پنل است. درجه حفاظت جلوی پنل به نصب صحیح، آب‌بندی و وضعیت درپوش‌ها وابسته است و نباید بدون بررسی به پشت دستگاه یا کانکتورها تعمیم داده شود. دمای هوای اطراف تجهیز در تابلو را مبنا قرار دهید؛ دمای اتاق همیشه با دمای داخل محفظه یکسان نیست.
ابعاد بدنه 215 × 161 × 35.5 mm و برش موردنیاز تابلو 196.9 × 142.9 mm است. وزن معرفی‌شده 0.7 kg است. ابعاد برش با اندازه قاب تفاوت دارد؛ قبل از برشکاری، نقشه نصب و تلرانس همان نسخه را کنترل کنید. عمق کانکتورها، شعاع خم کابل و فضای لازم برای دسترسی سرویس را علاوه بر عمق بدنه در نظر بگیرید.
کاربردها و راهنمای انتخاب
DOP-107DV برای تابلوهای ماشین‌آلات، ایستگاه‌های اپراتوری و نمایش وضعیت فرایند قابل بررسی است. مناسب‌بودن نهایی به تعداد متغیرها، نوع کنترلر، شرایط محیطی و روش کار اپراتور وابسته است. پیش از انتخاب، یک سناریوی واقعی شامل صفحه اصلی، هشدار و تغییر پارامتر را با امکانات مدل تطبیق دهید.
برای جایگزینی دستگاه قدیمی، مدل کامل روی پلاک، نقشه اتصالات، ابعاد برش و نسخه پروژه را هم‌زمان مقایسه کنید. هم‌اندازه‌بودن نمایشگر یا مشترک‌بودن برند برای جایگزینی مستقیم کافی نیست. در مدل‌های دارای پسوند متفاوت، نوع پورت، ظرفیت حافظه، رابط اپراتور یا آرایش I/O ممکن است تغییر کند؛ مقایسه باید بر مبنای کد کامل سفارش انجام شود.
پرسش‌های متداول درباره DOP-107DV
آیا این مدل اترنت دارد؟
بله؛ آرایش شبکه آن یک اترنت 10/100 Mbps است. پروتکل و نرم‌افزار موردنیاز باید با کاربرد پروژه تطبیق داده شوند.
آیا این محصول جای PLC را می‌گیرد؟
وظیفه پایه این دستگاه رابط اپراتوری است. اجرای منطق اصلی ماشین و اتصال سیگنال‌های فرایند باید با کنترلر و تجهیزات مناسب طراحی شود.
پیش از انتقال پروژه چه مواردی بررسی شوند؟
مدل انتخاب‌شده در DIAScreen؛ نسخه سازگار با مدل و Firmware، نسخه نرم‌افزار، آدرس‌های کنترلر و مسیر انتقال را کنترل کنید. از پروژه فعلی نسخه پشتیبان بگیرید و نتیجه انتقال را روی خود دستگاه آزمایش کنید.
قیمت و خرید DOP-107DV از آوا الکتریک
برای استعلام قیمت پنل اپراتوری HMI دلتا مدل DOP-107DV، کد کامل کالا، تعداد و شرایط پروژه را به آوا الکتریک اعلام کنید. اگر سفارش برای جایگزینی دستگاه موجود است، تصویر پلاک و اتصالات به بررسی سازگاری کمک می‌کند. مجوزهای اختیاری، کابل‌ها و اقلام همراه را در پیشنهاد خرید مشخص کنید و شرایط تحویل و خدمات همان سفارش را پیش از نهایی‌کردن آن بررسی کنید.
