HMI دلتا 4.1 اینچ TP04G-AL2

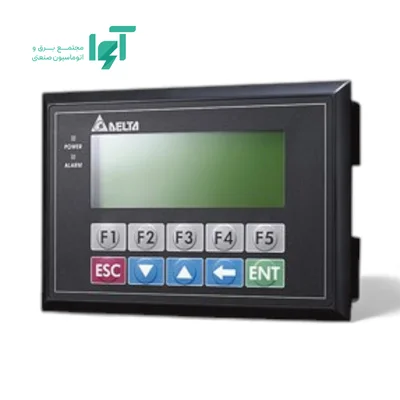

پنل متنی کلیددار دلتا 4.1 اینچ TP04G-AL2

پنل متنی کلیددار دلتا مدل TP04G-AL2 از خانواده TP برای نمایش وضعیت ماشین، مشاهده متغیرهای فرایند و ورود فرمان‌های اپراتور کاربرد دارد. مشخصه تصویری این نسخه 192 × 64 پیکسل است و قطر اسمی صفحه 4.1 اینچ اعلام شده است. انتخاب این محصول زمانی دقیق خواهد بود که نوع ارتباط با کنترلر، فایل پروژه و شرایط نصب هم‌زمان بررسی شوند.

مدل AL2 درگاه‌های RS-232 و RS-422/485 دارد؛ این تفاوت در مقایسه با TP04G-AL-C فقط یک تغییر نام نیست. در کاتالوگ این پنل، قابلیت Recipe معرفی نشده است و نباید امکانات پنل‌های گرافیکی پیشرفته را به آن تعمیم داد.

جدول مشخصات فنی TP04G-AL2

نمایش متن و عملکرد کلیدهای اپراتوری

صفحه TP04G-AL2 با وضوح 192 × 64 برای پیام‌های متنی، مقادیر عددی و صفحات فشرده طراحی شده است. تعامل کاربر از طریق ۱۰ کلید سیستمی و عملکردی انجام می‌شود. برای هر صفحه، وظیفه کلید تأیید، بازگشت و تغییر مقدار را مشخص کنید و تعداد مراحل رسیدن به پارامترهای پرکاربرد را کوتاه نگه دارید.

در پنل متنی، کوتاه‌بودن پیام و نمایش واحد اندازه‌گیری اهمیت زیادی دارد. پیام خطا باید نام تجهیز یا موقعیت آن را مشخص کند و با متن عادی اشتباه نشود. رزولوشن محدود این گروه برای نمایش تعداد زیادی نمودار یا تصویر رنگی مناسب نیست؛ در عوض، برای ماشین‌هایی با داده‌های محدود و فرمان‌های روشن، رابطی ساده و قابل فهم ایجاد می‌کند.

پردازنده، حافظه و ظرفیت پروژه

آرایش حافظه آن Flash: 256 KB است. حافظه Flash برای نگهداری نرم‌افزار و داده‌های تعریف‌شده دستگاه به کار می‌رود، در حالی که RAM فضای اجرای فعال را فراهم می‌کند. ظرفیت کل حافظه الزاماً برابر فضای آزاد برای پروژه کاربر نیست؛ بخش‌هایی از آن در اختیار سیستم‌عامل و اجزای اجرایی قرار دارند.

پاسخ‌گویی رابط کاربری فقط به فرکانس پردازنده وابسته نیست. تعداد متغیرهای خوانده‌شده، نرخ نمونه‌برداری، حجم تصاویر و تنظیم ارتباط با کنترلر نیز مؤثرند. برای متغیرهایی که آهسته تغییر می‌کنند، خواندن بسیار سریع معمولاً فایده‌ای ندارد. پروژه را با حجم واقعی صفحات و ارتباط فعال ارزیابی کنید و محل نگهداری داده‌های لازم پس از قطع برق را مطابق راهنمای همان مدل تعیین کنید.

پورت‌های سریال، شبکه و انتقال داده

ارتباط با PLC و تجهیزات ماشین

آرایش سریال این مدل عبارت است از: COM1: RS-232/422؛ COM2: RS-422/485. رابط RS-232 معمولاً برای ارتباط نقطه‌به‌نقطه استفاده می‌شود؛ رابط‌های RS-422/485 در مدل‌هایی که آن‌ها را دارند، به سیم‌بندی و تنظیم متفاوت نیاز دارند. یک کانکتور چندحالته لزوماً چند کانال مستقل و هم‌زمان نیست؛ حالت قابل انتخاب و پایه‌های مشترک را از نقشه پورت بررسی کنید.

در کنار رابط فیزیکی، درایور کنترلر و پروتکل ارتباط نیز باید سازگار باشند. نرخ تبادل، شماره ایستگاه، طول کلمه و ترتیب داده باید در دو سمت هماهنگ شوند. ابتدا خواندن چند متغیر مشخص را آزمایش کنید و سپس فرمان‌های نوشتنی و صفحات کامل را فعال کنید. تعداد پورت یا شکل یکسان سوکت، سازگاری با هر PLC یا اینورتر را اثبات نمی‌کند.

اترنت و تجهیزات جانبی

این نسخه اترنت داخلی ندارد. ارتباط شبکه‌ای مدل‌های دارای پسوند دیگر را نباید برای آن در نظر گرفت؛ مسیر اصلی اتصال باید با پورت‌های سریال و درایورهای قابل استفاده طراحی شود. اگر پروژه به تبادل داده از طریق اترنت نیاز دارد، انتخاب مدل جایگزین باید از ابتدا با این نیاز انجام شود.

برای این نسخه، انتقال پروژه و ارتباط سرویس را با رابط معرفی‌شده در راهنمای پنل انجام دهید. کابل برنامه‌ریزی و نقشه پایه‌ها باید با مدل دقیق سازگار باشند؛ قابلیت USB یا کارت حافظه پنل‌های دیگر را نمی‌توان به این کد تعمیم داد.

نرم‌افزار، طراحی صفحات و امکانات کاربردی

ابزار نرم‌افزاری مرتبط با این مدل TPEditor است. پیش از ایجاد پروژه، کد صحیح دستگاه را انتخاب کنید تا رزولوشن، منابع و پورت‌های قابل استفاده مطابق سخت‌افزار تنظیم شوند. برای جایگزینی پنل موجود، فایل قابل ویرایش پروژه، نسخه نرم‌افزار و تنظیمات ارتباط را نگه دارید؛ در دسترس بودن فایل اجرایی همیشه به معنی امکان ویرایش همه اجزای پروژه نیست.

برای این پنل، طراحی صفحه بر پیام‌های کوتاه، نمایش مقادیر، تعریف وظیفه کلیدها و ورود پارامتر تمرکز دارد. ساعت داخلی RTC برای کاربردهای زمانی پشتیبانی‌شده مفید است و زمان دستگاه باید در راه‌اندازی تنظیم شود. قابلیت‌های گرافیکی و Recipe پنل‌های پیشرفته را صرفاً به دلیل مشترک‌بودن برند برای این مدل فرض نکنید. محدوده مجاز مقدارها و دسترسی به پارامترهای حساس را در منطق پروژه تعریف کنید.

دسترسی اپراتور روزمره را از تنظیمات راه‌اندازی جدا کنید. برای فرمان‌های حساس، نمایش واضح وضعیت و تأیید مناسب در نظر بگیرید و بازخورد اجرای فرمان را از کنترلر دریافت کنید. پس از انتقال برنامه، نمایش متن‌ها، واحدها، ترتیب صفحات، عملکرد لمس یا کلیدها و واکنش رابط به قطع ارتباط را آزمایش کنید. نسخه پشتیبان تأییدشده، سرویس دستگاه را در آینده ساده‌تر می‌کند.

تغذیه، شرایط محیطی و نصب

تغذیه موردنیاز 24 V DC است. ظرفیت منبع را همراه سایر مصرف‌کننده‌های مدار محاسبه کنید و ولتاژ را در محل ورودی دستگاه، زیر بار واقعی بررسی کنید. اتصال زمین و مسیر کابل داده باید مطابق راهنمای نصب باشند؛ افت ولتاژ و نویز می‌توانند به خاموشی یا اختلال ارتباط منجر شوند.

دمای کار این مدل 0 تا 50 درجه سانتی‌گراد و درجه حفاظت آن IP66؛ سطح جلوی پنل پس از نصب صحیح است. درجه حفاظت جلوی پنل به نصب صحیح، آب‌بندی و وضعیت درپوش‌ها وابسته است و نباید بدون بررسی به پشت دستگاه یا کانکتورها تعمیم داده شود. دمای هوای اطراف تجهیز در تابلو را مبنا قرار دهید؛ دمای اتاق همیشه با دمای داخل محفظه یکسان نیست.

ابعاد بدنه 163.6 × 108.6 × 37 mm و برش موردنیاز تابلو 151 × 96 mm است. وزن معرفی‌شده 0.27 kg است. ابعاد برش با اندازه قاب تفاوت دارد؛ قبل از برشکاری، نقشه نصب و تلرانس همان نسخه را کنترل کنید. عمق کانکتورها، شعاع خم کابل و فضای لازم برای دسترسی سرویس را علاوه بر عمق بدنه در نظر بگیرید.

کاربردها و راهنمای انتخاب

TP04G-AL2 برای ماشین‌های دارای پیام‌های کوتاه، تنظیمات عددی و فرمان‌های کلیدمحور قابل بررسی است. مناسب‌بودن نهایی به تعداد متغیرها، نوع کنترلر، شرایط محیطی و روش کار اپراتور وابسته است. پیش از انتخاب، یک سناریوی واقعی شامل صفحه اصلی، هشدار و تغییر پارامتر را با امکانات مدل تطبیق دهید.

برای جایگزینی دستگاه قدیمی، مدل کامل روی پلاک، نقشه اتصالات، ابعاد برش و نسخه پروژه را هم‌زمان مقایسه کنید. هم‌اندازه‌بودن نمایشگر یا مشترک‌بودن برند برای جایگزینی مستقیم کافی نیست. در مدل‌های دارای پسوند متفاوت، نوع پورت، ظرفیت حافظه، رابط اپراتور یا آرایش I/O ممکن است تغییر کند؛ مقایسه باید بر مبنای کد کامل سفارش انجام شود.

پرسش‌های متداول درباره TP04G-AL2

آیا این مدل اترنت دارد؟

خیر؛ برای این کد اترنت داخلی معرفی نشده است. ارتباط با کنترلر را از طریق رابط‌های سریال پشتیبانی‌شده طراحی کنید.

آیا این محصول جای PLC را می‌گیرد؟

وظیفه پایه این دستگاه رابط اپراتوری است. اجرای منطق اصلی ماشین و اتصال سیگنال‌های فرایند باید با کنترلر و تجهیزات مناسب طراحی شود.

پیش از انتقال پروژه چه مواردی بررسی شوند؟

مدل انتخاب‌شده در TPEditor، نسخه نرم‌افزار، آدرس‌های کنترلر و مسیر انتقال را کنترل کنید. از پروژه فعلی نسخه پشتیبان بگیرید و نتیجه انتقال را روی خود دستگاه آزمایش کنید.

قیمت و خرید TP04G-AL2 از آوا الکتریک

برای استعلام قیمت پنل متنی کلیددار دلتا مدل TP04G-AL2، کد کامل کالا، تعداد و شرایط پروژه را به آوا الکتریک اعلام کنید. اگر سفارش برای جایگزینی دستگاه موجود است، تصویر پلاک و اتصالات به بررسی سازگاری کمک می‌کند. مجوزهای اختیاری، کابل‌ها و اقلام همراه را در پیشنهاد خرید مشخص کنید و شرایط تحویل و خدمات همان سفارش را پیش از نهایی‌کردن آن بررسی کنید.
