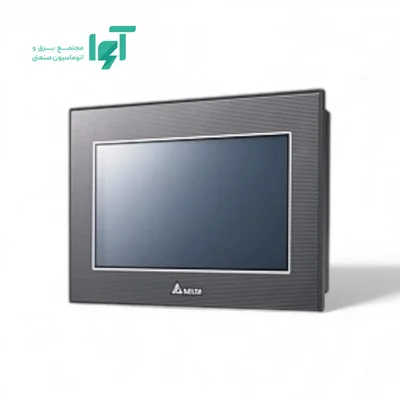

پنل اپراتوری و PLC یکپارچه دلتا 7 اینچ TP70P-16TP1T
پنل اپراتوری و PLC یکپارچه دلتا مدل TP70P-16TP1T از خانواده TP70P برای ترکیب رابط کاربری اپراتور با اجرای برنامه کنترل و اتصال ورودی‌وخروجی‌های محلی کاربرد دارد. مشخصه تصویری این نسخه 800 × 480 پیکسل است و قطر اسمی صفحه 7 اینچ اعلام شده است. انتخاب این محصول زمانی دقیق خواهد بود که نوع ارتباط با کنترلر، فایل پروژه و شرایط نصب هم‌زمان بررسی شوند.
آرایش ورودی و خروجی این نسخه شامل 8 ورودی دیجیتال و 8 خروجی ترانزیستوری است. این تعدادها به همین کد سفارش تعلق دارند؛ امکانات نسخه‌های EX و XA یا نوع خروجی R و T قابل تعمیم به یکدیگر نیستند.
جدول مشخصات فنی TP70P-16TP1T
| برند و خانواده | دلتا؛ TP70P |
|---|
| مدل | TP70P-16TP1T |
|---|
| ساختار دستگاه | پنل اپراتوری و PLC یکپارچه |
|---|
| اندازه نمایشگر | 7 اینچ |
|---|
| رزولوشن | 800 × 480 پیکسل |
|---|
| رابط اپراتور | صفحه لمسی رنگی |
|---|
| پردازنده | 32-bit ARM Cortex-M4 MCU |
|---|
| حافظه | Flash ROM: 128 MB؛ حافظه داخلی: 64 MB؛ حافظه نگهدارنده: 32 KB |
|---|
| نور پس‌زمینه | LED؛ عمر اسمی 20,000 ساعت |
|---|
| تغذیه | 24 V DC؛ تلرانس منفی 15 تا مثبت 20 درصد |
|---|
| مصرف توان | 5 W |
|---|
| ارتباط سریال | دو کانال RS-485، نقش PLC و پنل طبق تنظیمات |
|---|
| اترنت | ندارد |
|---|
| USB | USB Type B برای انتقال برنامه و پورت مجازی COM |
|---|
| نرم‌افزار | TPEditor برای صفحات؛ WPLSoft / ISPSoft سازگار برای برنامه PLC |
|---|
| درجه حفاظت | IP66؛ سطح جلوی پنل پس از نصب صحیح |
|---|
| دمای کار | 0 تا 50 درجه سانتی‌گراد |
|---|
| ابعاد بدنه | 205.6 × 142.6 × 49 mm |
|---|
| ابعاد برش تابلو | 191 × 128 mm |
|---|
| وزن | 0.68 kg |
|---|
| ورودی دیجیتال | 8 |
|---|
| خروجی دیجیتال | 8 کانال؛ ترانزیستوری |
|---|
| ورودی آنالوگ | در این آرایش معرفی نشده است |
|---|
| خروجی آنالوگ | در این آرایش معرفی نشده است |
|---|
| اندازه‌گیری دما | در این آرایش معرفی نشده است |
|---|
نمایشگر، کیفیت تصویر و شیوه کار اپراتور
نمایشگر 7 اینچی با وضوح 800 × 480 فضای رابط کاربری این مدل را تعیین می‌کند. این اندازه برای صفحه اصلی ماشین، وضعیت ورودی‌وخروجی‌ها و تنظیمات فرایند مناسب است؛ جزئیات بیشتر را در صفحات جدا قرار دهید. رابط این نسخه صفحه لمسی رنگی است؛ روش لمس باید با شرایط کار اپراتور و دستکش مورد استفاده بررسی شود.
مشخصه نور پس‌زمینه LED؛ عمر اسمی 20,000 ساعت است. این عدد به شرایط آزمون وابسته است و با ضمانت عمر کل دستگاه برابر نیست. تنظیم روشنایی، انتخاب رنگ متن و پس‌زمینه و جلوگیری از تراکم بیش از حد عناصر، خواندن اطلاعات را آسان‌تر می‌کند. رنگ هشدارها را ثابت نگه دارید و برای مفهوم اصلی تنها به رنگ تکیه نکنید.
پردازنده، حافظه و ظرفیت پروژه
پردازنده این نسخه با مشخصه 32-bit ARM Cortex-M4 MCU معرفی شده است. آرایش حافظه آن Flash ROM: 128 MB؛ حافظه داخلی: 64 MB؛ حافظه نگهدارنده: 32 KB است. حافظه Flash برای نگهداری نرم‌افزار و داده‌های تعریف‌شده دستگاه به کار می‌رود، در حالی که RAM فضای اجرای فعال را فراهم می‌کند. ظرفیت کل حافظه الزاماً برابر فضای آزاد برای پروژه کاربر نیست؛ بخش‌هایی از آن در اختیار سیستم‌عامل و اجزای اجرایی قرار دارند.
پاسخ‌گویی رابط کاربری فقط به فرکانس پردازنده وابسته نیست. تعداد متغیرهای خوانده‌شده، نرخ نمونه‌برداری، حجم تصاویر و تنظیم ارتباط با کنترلر نیز مؤثرند. برای متغیرهایی که آهسته تغییر می‌کنند، خواندن بسیار سریع معمولاً فایده‌ای ندارد. پروژه را با حجم واقعی صفحات و ارتباط فعال ارزیابی کنید و محل نگهداری داده‌های لازم پس از قطع برق را مطابق راهنمای همان مدل تعیین کنید.
پورت‌های سریال، شبکه و انتقال داده
ارتباط با PLC و تجهیزات ماشین
آرایش سریال این مدل عبارت است از: دو کانال RS-485، نقش PLC و پنل طبق تنظیمات. رابط RS-232 معمولاً برای ارتباط نقطه‌به‌نقطه استفاده می‌شود؛ رابط‌های RS-422/485 در مدل‌هایی که آن‌ها را دارند، به سیم‌بندی و تنظیم متفاوت نیاز دارند. یک کانکتور چندحالته لزوماً چند کانال مستقل و هم‌زمان نیست؛ حالت قابل انتخاب و پایه‌های مشترک را از نقشه پورت بررسی کنید.
در کنار رابط فیزیکی، درایور کنترلر و پروتکل ارتباط نیز باید سازگار باشند. نرخ تبادل، شماره ایستگاه، طول کلمه و ترتیب داده باید در دو سمت هماهنگ شوند. ابتدا خواندن چند متغیر مشخص را آزمایش کنید و سپس فرمان‌های نوشتنی و صفحات کامل را فعال کنید. تعداد پورت یا شکل یکسان سوکت، سازگاری با هر PLC یا اینورتر را اثبات نمی‌کند.
اترنت و تجهیزات جانبی
این نسخه اترنت داخلی ندارد. ارتباط شبکه‌ای مدل‌های دارای پسوند دیگر را نباید برای آن در نظر گرفت؛ مسیر اصلی اتصال باید با پورت‌های سریال و درایورهای قابل استفاده طراحی شود. اگر پروژه به تبادل داده از طریق اترنت نیاز دارد، انتخاب مدل جایگزین باید از ابتدا با این نیاز انجام شود.
امکانات USB این دستگاه USB Type B برای انتقال برنامه و پورت مجازی COM است. نقش Host برای اتصال تجهیزات جانبی پشتیبانی‌شده با نقش Client/Device برای ارتباط با رایانه تفاوت دارد. روش انتقال پروژه را مطابق همین آرایش انتخاب کنید؛ وجود سوکت USB به معنی امکان استفاده از همه لوازم جانبی نیست.
نرم‌افزار، طراحی صفحات و امکانات کاربردی
ابزار نرم‌افزاری مرتبط با این مدل TPEditor برای صفحات؛ WPLSoft / ISPSoft سازگار برای برنامه PLC است. پیش از ایجاد پروژه، کد صحیح دستگاه را انتخاب کنید تا رزولوشن، منابع و پورت‌های قابل استفاده مطابق سخت‌افزار تنظیم شوند. برای جایگزینی پنل موجود، فایل قابل ویرایش پروژه، نسخه نرم‌افزار و تنظیمات ارتباط را نگه دارید؛ در دسترس بودن فایل اجرایی همیشه به معنی امکان ویرایش همه اجزای پروژه نیست.
صفحات وضعیت، هشدار، تنظیمات و عیب‌یابی را بر اساس کار واقعی ماشین طراحی کنید. در مدل و نسخه نرم‌افزاری پشتیبانی‌کننده، نمودار روند برای مشاهده تغییرات، ثبت داده برای مرور عملکرد و Recipe برای نگهداری مجموعه تنظیمات کاربرد دارند. تعداد داده‌ها، روش ذخیره‌سازی و قالب خروجی هر قابلیت باید با منابع همین مدل تطبیق داده شود. نمایش یک هشدار به معنی ثبت دائمی تاریخچه آن نیست؛ سیاست ثبت و نگهداری اطلاعات باید جداگانه در پروژه تعریف شود.
دسترسی اپراتور روزمره را از تنظیمات راه‌اندازی جدا کنید. برای فرمان‌های حساس، نمایش واضح وضعیت و تأیید مناسب در نظر بگیرید و بازخورد اجرای فرمان را از کنترلر دریافت کنید. پس از انتقال برنامه، نمایش متن‌ها، واحدها، ترتیب صفحات، عملکرد لمس یا کلیدها و واکنش رابط به قطع ارتباط را آزمایش کنید. نسخه پشتیبان تأییدشده، سرویس دستگاه را در آینده ساده‌تر می‌کند.
PLC داخلی، ورودی‌وخروجی و تفاوت آرایش‌ها
این کد 8 ورودی دیجیتال و 8 خروجی ترانزیستوری دارد. ورودی‌ها وضعیت سیگنال‌های سازگار ماشین را دریافت می‌کنند و خروجی‌ها مطابق منطق برنامه فرمان می‌دهند. نمایش صفحه و برنامه کنترل دو بخش متفاوت‌اند؛ آدرس‌دهی، زمان‌بندی و وضعیت خروجی هنگام روشن‌شدن یا قطع ارتباط باید در برنامه PLC تعریف شوند.
خروجی ترانزیستوری برای کلیدزنی الکترونیکی بار سازگار DC به کار می‌رود. نوع سیم‌بندی، قطبیت، مشترک خروجی و جریان مجاز باید با نقشه همان کد تطبیق داده شوند. قابلیت پالس سریع یا کنترل موقعیت تنها در کانال و دستور پشتیبانی‌شده قابل استفاده است؛ نوع ترانزیستوری به‌تنهایی تعداد یا فرکانس پالس مجاز را مشخص نمی‌کند.
تغذیه، شرایط محیطی و نصب
تغذیه موردنیاز 24 V DC؛ تلرانس منفی 15 تا مثبت 20 درصد است. مصرف معرفی‌شده 5 W است. ظرفیت منبع را همراه سایر مصرف‌کننده‌های مدار محاسبه کنید و ولتاژ را در محل ورودی دستگاه، زیر بار واقعی بررسی کنید. اتصال زمین و مسیر کابل داده باید مطابق راهنمای نصب باشند؛ افت ولتاژ و نویز می‌توانند به خاموشی یا اختلال ارتباط منجر شوند.
دمای کار این مدل 0 تا 50 درجه سانتی‌گراد و درجه حفاظت آن IP66؛ سطح جلوی پنل پس از نصب صحیح است. درجه حفاظت جلوی پنل به نصب صحیح، آب‌بندی و وضعیت درپوش‌ها وابسته است و نباید بدون بررسی به پشت دستگاه یا کانکتورها تعمیم داده شود. دمای هوای اطراف تجهیز در تابلو را مبنا قرار دهید؛ دمای اتاق همیشه با دمای داخل محفظه یکسان نیست.
ابعاد بدنه 205.6 × 142.6 × 49 mm و برش موردنیاز تابلو 191 × 128 mm است. وزن معرفی‌شده 0.68 kg است. ابعاد برش با اندازه قاب تفاوت دارد؛ قبل از برشکاری، نقشه نصب و تلرانس همان نسخه را کنترل کنید. عمق کانکتورها، شعاع خم کابل و فضای لازم برای دسترسی سرویس را علاوه بر عمق بدنه در نظر بگیرید.
کاربردها و راهنمای انتخاب
TP70P-16TP1T برای ماشین‌های مستقل و تابلوهایی که ترکیب کنترل محلی و رابط اپراتوری در یک تجهیز برای آن‌ها مناسب است قابل بررسی است. مناسب‌بودن نهایی به تعداد متغیرها، نوع کنترلر، شرایط محیطی و روش کار اپراتور وابسته است. پیش از انتخاب، یک سناریوی واقعی شامل صفحه اصلی، هشدار و تغییر پارامتر را با امکانات مدل تطبیق دهید.
برای جایگزینی دستگاه قدیمی، مدل کامل روی پلاک، نقشه اتصالات، ابعاد برش و نسخه پروژه را هم‌زمان مقایسه کنید. هم‌اندازه‌بودن نمایشگر یا مشترک‌بودن برند برای جایگزینی مستقیم کافی نیست. در مدل‌های دارای پسوند متفاوت، نوع پورت، ظرفیت حافظه، رابط اپراتور یا آرایش I/O ممکن است تغییر کند؛ مقایسه باید بر مبنای کد کامل سفارش انجام شود.
پرسش‌های متداول درباره TP70P-16TP1T
آیا این مدل اترنت دارد؟
خیر؛ برای این کد اترنت داخلی معرفی نشده است. ارتباط با کنترلر را از طریق رابط‌های سریال پشتیبانی‌شده طراحی کنید.
آیا نوع خروجی در انتخاب این مدل مهم است؟
بله؛ این نسخه خروجی ترانزیستوری و تعداد کانال‌های درج‌شده در جدول دارد. نوع بار، سیم‌بندی و محدودیت جریان باید با همین آرایش سازگار باشند.
پیش از انتقال پروژه چه مواردی بررسی شوند؟
مدل انتخاب‌شده در TPEditor برای صفحات؛ WPLSoft / ISPSoft سازگار برای برنامه PLC، نسخه نرم‌افزار، آدرس‌های کنترلر و مسیر انتقال را کنترل کنید. از پروژه فعلی نسخه پشتیبان بگیرید و نتیجه انتقال را روی خود دستگاه آزمایش کنید.
قیمت و خرید TP70P-16TP1T از آوا الکتریک
برای استعلام قیمت پنل اپراتوری و PLC یکپارچه دلتا مدل TP70P-16TP1T، کد کامل کالا، تعداد و شرایط پروژه را به آوا الکتریک اعلام کنید. اگر سفارش برای جایگزینی دستگاه موجود است، تصویر پلاک و اتصالات به بررسی سازگاری کمک می‌کند. مجوزهای اختیاری، کابل‌ها و اقلام همراه را در پیشنهاد خرید مشخص کنید و شرایط تحویل و خدمات همان سفارش را پیش از نهایی‌کردن آن بررسی کنید.
