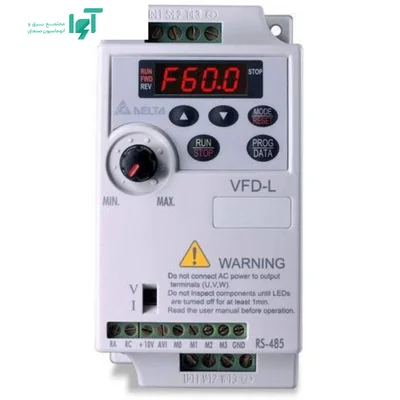

اینورتر دلتا VFD007L21 امکان راه‌اندازی و کنترل دور موتور سه‌فاز سازگار را با برق تکفاز ۲۲۰ ولت فراهم می‌کند. این مدل از خانواده L با رده توان ۰٫۷۵ کیلووات، سرعت موتور را با نیاز دستگاه هماهنگ می‌کند و زمان شتاب‌گیری و کاهش سرعت را در اختیار طراح ماشین قرار می‌دهد.
برای دستگاهی که به تغییر دور در محدوده کاری موتور نیاز دارد، تعیین مرجع سرعت و زمان شتاب‌گیری به تنظیم رفتار حرکت کمک می‌کند.
کاربرد VFD007L21 در ماشین و فرایند
این مدل برای بررسی در کاربردهایی مانند تجهیزات سبک و ماشین‌های مستقل مطرح است. انتخاب سرعت مناسب می‌تواند آهنگ کار دستگاه را با نیاز تولید هماهنگ کند؛ برای دستیابی به این نتیجه، موتور، انتقال مکانیکی و رده کاری درایو در کنار یکدیگر انتخاب می‌شوند.
تنظیم مرجع سرعت، زمان رسیدن به دور کاری و روند کاهش سرعت، امکان تعریف رفتار مشخصی برای موتور ایجاد می‌کند. این تنظیمات در راه‌اندازی یک دستگاه جدید و حفظ عملکرد ماشین موجود هر دو کاربرد دارند.
توان و جریان در انتخاب موتور
توان ۰٫۷۵ کیلووات رده اولیه تطبیق اینورتر با موتور را مشخص می‌کند. جریان خروجی ۴٫۲ آمپر نشان می‌دهد درایو در رده تعریف‌شده چه جریانی را به موتور می‌رساند؛ به همین دلیل، جریان پلاک موتور در کنار توان آن بررسی می‌شود.
در بار دارای شروع سنگین، ظرفیت موردنیاز تنها از توان کار یکنواخت به دست نمی‌آید. بررسی گشتاور شروع، زمان شتاب و تکرار سیکل کمک می‌کند رده‌ای انتخاب شود که در تمام مراحل پاسخ‌گو باشد.
جریان ورودی ۵٫۱ آمپر به سمت تغذیه درایو مربوط است و برای بررسی ظرفیت مدار ورودی اهمیت دارد. جریان ورودی و خروجی الزاماً یکسان نیستند؛ کابل و حفاظت هر سمت با شرایط همان مدار انتخاب می‌شوند.
برق ورودی و محدوده تنظیم دور
ورودی تکفاز کلاس ۲۲۰ ولت به خروجی سه‌فاز با ولتاژ قابل‌تنظیم تا ۲۲۰ ولت تبدیل می‌شود. این ساختار برای موتور سه‌فاز سازگار با همین ولتاژ کاربرد دارد و نوع تکفاز ورودی، نوع موتور خروجی را تغییر نمی‌دهد.
محدوده فرکانس ۰-۴۰۰ هرتز، دامنه تنظیم خروجی الکتریکی را بیان می‌کند. سرعت مکانیکی علاوه بر فرکانس، به تعداد قطب موتور و نسبت انتقال وابسته است. به این ترتیب می‌توان حدود دور دستگاه را با ظرفیت موتور و مکانیزم تعریف کرد.
شتاب‌گیری، اضافه‌بار و توقف
در شرایط اضافه‌بار، ۱۵۰ درصد جریان نامی برای ۶۰ ثانیه تعریف شده است. این ظرفیت برای عبور از افزایش موقت بار به کار می‌رود؛ مبنای کار پیوسته، جریان نامی رده انتخاب‌شده است.
با تنظیم زمان شتاب، موتور به‌تدریج به سرعت کاری می‌رسد و آغاز حرکت با رفتار بار هماهنگ می‌شود. زمان کاهش سرعت نیز برای رسیدن به توقف موردنیاز تنظیم می‌شود؛ در بارهای دارای انرژی برگشتی، این مرحله با ظرفیت مدار ترمز ارتباط دارد.
در این کد چاپر ترمز داخلی درج نشده است. اگر کاربرد به دفع انرژی احیا نیاز داشته باشد، ساختار ترمز خارجی پشتیبانی‌شده و زمان کاهش سرعت در طراحی بررسی می‌شوند.
فرمان، ارتباط و امکانات توسعه
RS-485 ارتباط سریال با تجهیزات سازگار را فراهم می‌کند. در کاربرد Modbus، کنترلر با آدرس‌دهی رجیسترها به مقادیر و فرمان‌های دستگاه دسترسی پیدا می‌کند؛ نرخ ارسال، قالب فریم و زمان پاسخ، تنظیمات اصلی این مسیر هستند.
فرمان‌های ماشین از مدار فرمان یا کنترلر بیرونی به درایو می‌رسند. به این ترتیب، منطق ترتیب کار در سامانه بالادست تعریف می‌شود و اینورتر وظیفه کنترل موتور را اجرا می‌کند.
نصب، کیپد و شرایط محیطی
فضای کابل‌ها و تهویه نیز به ابعاد بدنه اضافه می‌شوند تا دسترسی برای نصب و سرویس حفظ شود.
کیپد ثابت برای مشاهده وضعیت و تنظیمات دستگاه به کار می‌رود. قرارگرفتن کیپد روی بدنه، دسترسی مستقیم به تنظیمات در محل نصب را فراهم می‌کند. روش دفع گرما با فن است و محدوده دمای کار از۱۰- تا ۴۰ درجه سانتیگراد در جانمایی تابلو لحاظ می‌شود.
درجه حفاظت IP20 حدود حفاظت بدنه را مشخص می‌کند. محفظه تابلو باید شرایط لازم برای جلوگیری از ورود رطوبت و آلودگی نامتناسب را فراهم کند. چوک DC داخلی برای این کد درج نشده است؛ در صورت نیاز شبکه، گزینه سازگار آن جدا بررسی می‌شود.
انتخاب و خرید از آوا الکتریک
برای انتخاب VFD007L21 در آوا الکتریک، پلاک موتور، نوع برق محل و کاربرد دستگاه را مبنا قرار دهید. توان و جریان، رده بارگذاری و روش فرمان در کنار هم مشخص می‌کنند این مدل چگونه در ماشین استفاده شود. در جایگزینی دستگاه موجود، کد درایو قبلی و متعلقات نصب‌شده نیز به تطبیق کامل‌تر کمک می‌کنند.
