سنسور خازنی امرن E2K-C25MY2 از خانواده E2K، برای تشخیص بدون تماس مواد رسانا و دی‌الکتریک با فاصله تشخیص نامی بیست‌وپنج میلی‌متر طراحی شده است. مدار خروجی آن دو سیمه و متناوب است و با عملکرد NC، وضعیت قطع در حضور هدف را در مدار فرمان ایجاد می‌کند. شکل بدنه، جنس هدف، شرایط محیط و روش تنظیم حساسیت در انتخاب این مدل نقش مستقیم دارند.
اصل عملکرد خازنی و ویژگی‌های هدف
سطح حساس سنسور در ایجاد یک میدان الکتریکی مشارکت می‌کند. نزدیک‌شدن هدف، با تغییر ظرفیت معادل و شرایط میدان، وضعیت مدار آشکارساز را تغییر می‌دهد و خروجی سوئیچ می‌کند. در نتیجه، پاسخ سنسور تنها به فلزی‌بودن هدف وابسته نیست؛ ثابت دی‌الکتریک، حجم ماده، سطح روبه‌روی سنسور، فاصله، رطوبت و ارتباط الکتریکی محیط با زمین بر تشخیص اثر می‌گذارند.
این اصل برای بررسی حضور موادی مانند آب، گرانول، کاغذ، شیشه یا پلاستیک کاربرد دارد، اما همه این مواد در فاصله یکسان تشخیص داده نمی‌شوند. هدف کم‌حجم یا ماده‌ای با ثابت دی‌الکتریک پایین ممکن است حاشیه تشخیص کمتری داشته باشد. برای تشخیص از پشت دیواره غیرفلزی، جنس و ضخامت دیواره و فاصله ماده تا سطح داخلی آن باید در آزمون واقعی لحاظ شوند؛ دیواره فلزی پیوسته معمولاً میدان را از ماده پشت آن جدا می‌کند.
فاصله تشخیص، حاشیه نصب و هیسترزیس
فاصله نامی این مدل بیست‌وپنج میلی‌متر است. این مشخصه با هدف مرجع صفحه رسانای متصل به زمین با ابعاد پنجاه در پنجاه میلی‌متر و ضخامت یک میلی‌متر تعریف شده است. در این نسخه قابل تنظیم، فاصله حساسیت برای هدف مرجع در محدوده سه تا بیست‌وپنج میلی‌متر تنظیم می‌شود. این قابلیت به معنی دستیابی قطعی به بیست‌وپنج میلی‌متر برای تمام مواد نیست.
حداکثر هیسترزیس اعلام‌شده پانزده درصد فاصله تشخیص است. هیسترزیس، تفاوت فاصله وصل و قطع هنگام نزدیک‌شدن و دورشدن هدف است و با دقت یا تکرارپذیری اندازه‌گیری یکسان نیست. این اختلاف از نوسان بی‌مورد خروجی در نزدیکی مرز تشخیص می‌کاهد، اما نصب دائمی در مرز حساسیت همچنان می‌تواند به قطع و وصل نامطمئن منجر شود. مقدار اعلام‌شده برای هیسترزیس به شرایط تنظیم فاصله در بیست‌وپنج میلی‌متر مربوط است.
تنظیم حساسیت و اثر رطوبت و رسوب
این مدل پیچ تنظیم حساسیت دارد. تنظیم باید پس از نصب نهایی براکت، تثبیت فاصله و قرارگرفتن ظرف یا قطعه واقعی انجام شود. ابتدا وضعیت نبود ماده و سپس حضور ماده موردنظر بررسی شود و نقطه‌ای انتخاب شود که هر دو حالت با حاشیه کافی از یکدیگر تفکیک شوند. افزایش حساسیت تا آخرین حد، لزوماً انتخاب مناسبی نیست؛ ممکن است بدنه ظرف، رطوبت یا تجهیزات اطراف نیز در تشخیص دخالت کنند.
برای کنترل سطح، آزمون باید با ظرف خالی و پر و در شرایط واقعی فرآیند انجام شود. رطوبت روی دیواره، چسبیدن پودر، تغییر چگالی گرانول یا باقی‌ماندن لایه ماده پس از تخلیه می‌توانند پاسخ را تغییر دهند. وضعیت خشک و مرطوب، حداقل و حداکثر مقدار ماده و تغییرات قابل انتظار محصول بررسی شوند. تمیزکردن دوره‌ای سطح حساس و جلوگیری از تجمع ماده، بخشی از حفظ پایداری تشخیص است.
نوع خروجی و منطق عملکرد در مدار فرمان
عملکرد NC در این مدل یعنی با ورود هدف به ناحیه تشخیص، خروجی غیرفعال می‌شود و مسیر اصلی جریان بار قطع می‌گردد. در نبود هدف، خروجی در وضعیت فعال قرار دارد. این خروجی در گروه دو سیمه متناوب قرار دارد و طبقه‌بندی PNP یا NPN برای آن به کار نمی‌رود. سنسور و بار باید به صورت سری در مدار قرار گیرند. اتصال آن به ورودی مستقیم بیست‌وچهار ولتی PLC بدون واسط مناسب، با نوع مدار سازگار نیست.
منطق حضور قطعه در برنامه کنترل باید با وضعیت واقعی خروجی هماهنگ باشد. قبل از راه‌اندازی، وضعیت بار در نبود هدف، حضور هدف و قطع تغذیه به‌صورت عملی بررسی شود. نشانگر روی سنسور برای مشاهده عملکرد مفید است، اما دریافت صحیح سیگنال در ترمینال کنترلر را به‌تنهایی اثبات نمی‌کند؛ افت ولتاژ کابل، اتصال مشترک و تنظیمات ورودی نیز در این مسیر مؤثرند.
تغذیه، جریان خروجی و سازگاری بار
تغذیه نامی این مدل صد تا دویست‌وبیست ولت متناوب با فرکانس پنجاه یا شصت هرتز و محدوده مجاز کاری آن نود تا دویست‌وپنجاه ولت متناوب است. بار مقاومتی باید در محدوده پنج تا دویست میلی‌آمپر قرار گیرد. جریان نشتی در حالت خاموش، در تغذیه صد ولت حداکثر یک میلی‌آمپر و در تغذیه دویست ولت حداکثر دو میلی‌آمپر است. افت ولتاژ خروجی تابع جریان بار است و باید از منحنی سازنده بررسی شود.
در مدار دو سیمه، جریان کوچکی برای تغذیه الکترونیک سنسور حتی در حالت قطع از بار عبور می‌کند. اگر آستانه خاموش‌شدن ورودی کنترلر یا رله با این جریان سازگار نباشد، بار ممکن است کاملاً آزاد نشود. در حالت وصل نیز افت ولتاژ سنسور از ولتاژ در دسترس بار کم می‌شود. بنابراین حداقل جریان بار و ولتاژ لازم برای تحریک آن، هر دو باید کنترل شوند؛ سنسور نباید بدون بار مستقیماً دو سر منبع قرار گیرد.
برای این نسخه متناوب، مهار اضافه‌ولتاژ گذرا پیش‌بینی شده است.
سرعت پاسخ و ارتباط با کنترلر
فرکانس پاسخ اعلام‌شده برای این مدل ده هرتز است. این مشخصه در شرایط هدف و روش آزمون تعریف می‌شود و نباید آن را بدون بررسی، تعداد قطعه قابل شمارش در هر آرایش مکانیکی دانست. عرض هدف، فاصله بین قطعات، سرعت عبور و مدت حضور هر قطعه مقابل سطح حساس بر زمان روشن و خاموش خروجی اثر می‌گذارند.
برای ثبت پالس‌های کوتاه، زمان فیلتر ورودی و زمان پردازش کنترلر باید متناسب با مدت پالس انتخاب شوند. ممکن است سنسور تغییر وضعیت را انجام دهد اما ورودی با فیلتر طولانی آن را ثبت نکند. در کنترل موقعیت، تغییر نقطه سوئیچ بر اثر مسیر حرکت و تلرانس مکانیکی نیز باید بررسی شود؛ این محصول خروجی قطع و وصل دارد و مقدار پیوسته فاصله را مانند حسگر اندازه‌گیری آنالوگ گزارش نمی‌کند.
ساختار بدنه و الزامات نصب مکانیکی

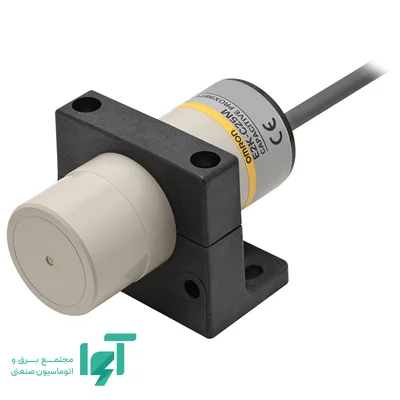

بدنه این مدل با براکت مهار می‌شود و نباید قطر سی‌وچهار میلی‌متری آن را رزوه استاندارد فرض کرد. بخش حساس باید از فلز نگهدارنده فاصله داشته باشد. در براکت زاویه‌دار، فاصله سر سنسور تا براکت مطابق نقشه نصب حداقل بیست میلی‌متر است. در نصب دو سنسور مشابه، فاصله روبه‌رو و کنارهم دست‌کم صد میلی‌متر در نظر گرفته می‌شود. جنس بدنه پلاستیک ABS مقاوم در برابر حرارت، با بدنه استوانه‌ای به قطر سی‌وچهار میلی‌متر است.
براکت باید در برابر لرزش و جابه‌جایی ناخواسته پایدار باشد. فاصله نهایی پس از سفت‌کردن نگهدارنده دوباره کنترل شود و حرکت کامل قطعه، شامل لقی و خروج از مرکز احتمالی، به برخورد با سطح حساس منجر نشود. هنگام نصب چند سنسور، میدان‌های مجاور می‌توانند بر عملکرد اثر بگذارند؛ فاصله‌گذاری و جهت نصب باید مطابق نقشه خانواده و شرایط واقعی دستگاه انتخاب شوند.
اتصال الکتریکی و نشانگر وضعیت
این مدل اتصال کابلی دارد. طول استاندارد کابل در دیتاشیت دو متر است؛ هنگام سفارش، طول کابل باید با مشخصات کالای قابل تأمین تطبیق داده شود.
نشانگر این مدل شامل چراغ عملکرد قرمز است. وضعیت نشانگر باید همراه منطق خروجی و نمودار زمانی همان کد تفسیر شود. مسیر کابل از خطوط قدرت و منابع نویز فاصله داشته باشد و کشش کابل به محل ورود آن به بدنه یا سوکت منتقل نشود.
شرایط محیطی و پایداری عملکرد
محدوده دمای کار این مدل از منفی بیست‌وپنج تا هفتاد درجه سلسیوس و رطوبت نسبی مجاز سی‌وپنج تا نودوپنج درصد، بدون میعان و یخ‌زدگی است. درجه حفاظت IP66 برای بدنه اعلام شده است.
درجه حفاظت بدنه به معنی ثابت‌ماندن پاسخ خازنی در حضور آب، رسوب یا تغییر ترکیب ماده نیست. این عوامل می‌توانند مستقیماً ظرفیت مؤثر را تغییر دهند. همچنین مقاومت در برابر نفوذ آب به‌تنهایی سازگاری شیمیایی با شوینده، حلال یا ماده فرآیندی را اثبات نمی‌کند؛ جنس بدنه و کابل باید با محیط تماس تطبیق داده شوند.
کاربردهای مناسب و معیار انتخاب
این مدل برای بررسی حضور ماده، کنترل حد سطح یا تشخیص قطعه غیرفلزی در فرآیندهایی قابل ارزیابی است که جنس هدف و شرایط محیط قابل تکرار باشند. برای مخزن غیرفلزی، آزمون دیواره خالی و پر باید نشان دهد که خود ظرف باعث اعلام دائمی حضور نمی‌شود. در مواد پودری و گرانولی، تغییر تراکم و رطوبت باید بخشی از آزمون پذیرش باشد.
برای انتخاب E2K-C25MY2، علاوه بر فاصله نامی، نوع خروجی دو سیمه متناوب، عملکرد NC، شکل بدنه، نوع اتصال و شرایط نصب بررسی شوند. حساسیت قابل تنظیم این نسخه باید با نمونه واقعی ماده تنظیم و پس از تغییر ماده دوباره ارزیابی شود. مشابه‌بودن نام سری یا ظاهر محصول برای جایگزینی کافی نیست؛ پسوند کامل کد می‌تواند مدار خروجی، اتصال یا قابلیت‌های تشخیصی را تغییر دهد.
قیمت و خرید سنسور خازنی امرن E2K-C25MY2
برای استعلام قیمت و خرید E2K-C25MY2 از آوا الکتریک، کد کامل محصول، تعداد موردنیاز، نوع هدف، ولتاژ مدار و شرایط نصب را اعلام کنید. در مدل‌های کابلی، طول کابل و در مدل‌های کانکتوری، نوع سوکت موردنیاز نیز مشخص شود. این اطلاعات کمک می‌کند مشخصات کالای قابل تأمین با نیاز واقعی دستگاه تطبیق داده شود و انتخاب بر پایه همان کد فنی انجام گیرد.
