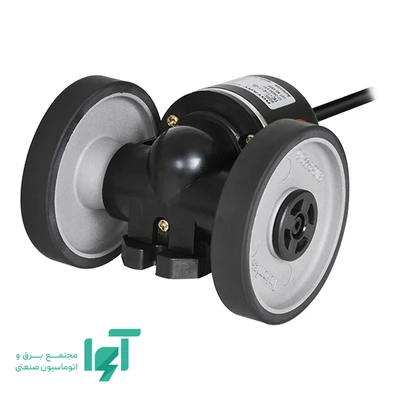

انکودر چرخدار آتونیکس ENC-1-1-T-24 برای تبدیل حرکت خطی سطح به پالس شمارش به کار می‌رود. واحد نامی اندازه‌گیری این مدل یک میلی‌متر به‌ازای هر پالس است و خروجی Totem Pole دارد. کاربرد اصلی آن اندازه‌گیری طول در فرایندهایی است که چرخ می‌تواند تماس پایدار و بدون لغزش با ماده یا مسیر متحرک داشته باشد.
واحد طول هر پالس و ضریب شمارنده
در این نسخه، هر پالس در تعریف نامی سازنده متناظر با یک میلی‌متر حرکت است. عدد دویستوپنجاه پالس در دور که برای محور داخلی ثبت شده، به‌تنهایی بیانگر حرکت سطح در یک دور چرخ نیست؛ نسبت گیربکس یک‌به‌یک نیز در تبدیل حضور دارد. برای تنظیم شمارنده، واحد طول مدل کامل را مبنا قرار دهید.
واحد نمایشی شمارنده را با واحد نامی این نسخه هماهنگ کنید. اگر نمایش به واحد دیگری لازم است، ضریب تبدیل را از ابتدا تعریف کنید و با یک طول مرجع کنترل کنید؛ اصلاح عدد نمایش بدون بررسی علت خطا ممکن است لغزش مکانیکی را پنهان کند.
اگر ورودی در حالت شمارش دو یا چهار لبه تنظیم شود، شمارش ثبت‌شده می‌تواند با تعداد دوره‌های پالس متفاوت باشد. ضریب طول باید متناسب با همان حالت محاسبه شود تا افزایش شمارش در ورودی، به افزایش کاذب طول تبدیل نشود.
تماس چرخ و دقت عملی
در این روش، چرخ باید حرکت سطح را بدون سرخوردن دنبال کند. گردوغبار، روغن، تغییر ضخامت ماده یا فشار نامناسب تماس می‌تواند ارتباط بین گردش چرخ و طول واقعی را تغییر دهد. محل نصب را روی بخشی انتخاب کنید که ماده پایدار حرکت کند و تماس یکنواخت بماند.
افزایش فشار همیشه دقت را بهتر نمی‌کند؛ فشار زیاد ممکن است ماده نرم را فشرده یا به محور بار اضافی وارد کند. وضعیت ساییدگی چرخ، هم‌راستایی و آزادی حرکت پایه را در برنامه بازدید دستگاه قرار دهید. اختلاف اندازه‌گیری را فقط با تغییر ضریب نرم‌افزار جبران نکنید.
کانال‌های حرکت و خروجی Totem Pole
کانال‌های A و B با اختلاف فاز، امکان تشخیص جهت را برای گیرنده مناسب فراهم می‌کنند. در کاربردی که ماده رفت‌وبرگشت دارد، منطق جمع و تفریق طول باید روشن باشد؛ در غیر این صورت مسیر برگشت ممکن است دوباره به طول کل اضافه شود.
خروجی Totem Pole برای ایجاد سطح بالا و پایین از مدار فعال استفاده می‌کند. گیرنده باید دامنه ولتاژ و جریان خروجی همین نسخه را بپذیرد. این نام، به‌تنهایی مجوز اتصال به هر ورودی پنج‌ولتی یا بیست‌وچهارولتی نیست؛ سطح واقعی خروجی و آستانه ورودی هر دو باید تطبیق داده شوند.
این ساختار با کلکتور باز NPN یا خروجی تفاضلی Line Driver یکسان نیست. هنگام تعویض مدل، نوع مدار ورودی را ثابت فرض نکنید و خروجی‌های دو دستگاه را به هم نبندید. برای مشاهده پالس، از ورودی یا ابزار اندازه‌گیری مناسب استفاده کنید؛ اتصال بار قدرت به خطوط اطلاعاتی درست نیست.
تغذیه و اتصال
ولتاژهای نامی سازگار ثبت‌شده برای این نسخه دوازده و بیست‌وچهار ولت جریان مستقیم هستند. این مقادیر نامی را با حدود دقیق ولتاژ کاری یا سطح خروجی یکی نگیرید؛ تلرانس و محدوده مجاز از مستند همین مدل کنترل می‌شوند. انتخاب منبع و ماژول ورودی باید جداگانه انجام شود.
اتصال این مدل کابلی است. کابل را پس از خروج از بدنه مهار کنید تا کشش مسیر به مجموعه چرخ و محور منتقل نشود. مسیر سیگنال را از قدرت موتور و خروجی اینورتر جدا نگه دارید و ورودی شمارنده را با نرخ پالس واقعی انتخاب کنید.
انتخاب برای خط تولید و راه‌اندازی
برای انتخاب، ابتدا بررسی کنید تفکیک یک میلی‌متر در هر پالس با تلرانس طول موردنیاز سازگار است. سپس جنس سطح، احتمال لغزش، سرعت عبور، نوع ورودی شمارنده و روش نصب را کنار هم بسنجید. دستگاهی که فقط چند پالس در طول کوتاه می‌دهد، برای همان طول اطلاعات محدودی در اختیار شمارنده می‌گذارد.
در آزمون اولیه، یک طول معلوم را در سرعت کم و سپس در سرعت کار عبور دهید. مقدار ثبت‌شده، جهت شمارش و تکرارپذیری را بررسی کنید. اگر خطا با سرعت بیشتر می‌شود، ظرفیت ورودی و شکل پالس را همراه تماس چرخ بررسی کنید؛ اگر خطا ثابت و نسبتی است، ضریب تبدیل و واحد انتخاب‌شده را کنترل کنید.
درجه حفاظت IP50 برای این مدل ثبت شده است و حفاظت در برابر آب را تضمین نمی‌کند. نصب نزدیک شست‌وشو یا پاشش مایع به حفاظت متناسب نیاز دارد. چرخ در حال تماس و کابل نیز بخشی از بررسی شرایط واقعی نصب هستند.
پرسش‌های متداول
چرا طول نمایش‌داده‌شده از طول واقعی کمتر است؟
لغزش چرخ، دریافت ناقص پالس یا ضریب تبدیل اشتباه را بررسی کنید. آزمون با طول ثابت در دو سرعت می‌تواند کمک کند خطای ثابت تنظیمات از خطای وابسته به حرکت جدا شود.
آیا تعداد پالس محور داخلی همان تعداد پالس در یک دور چرخ است؟
این دو مقدار را بدون توجه به گیربکس برابر نگیرید. نسبت انتقال و واحد طول نامی مدل کامل، مبنای تنظیم صحیح شمارنده هستند.
آیا برای سطح لغزنده هم بدون آزمون قابل استفاده است؟
دقت عملی به تماس وابسته است. باید جنس چرخ و سطح، فشار تماس و سرعت واقعی بررسی شوند؛ مشخصات الکتریکی به‌تنهایی لغزش مکانیکی را جبران نمی‌کنند.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت ENC-1-1-T-24، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. واحد طول موردنیاز، جنس ماده، سرعت خط و مدل شمارنده یا ورودی کنترلر را نیز اعلام کنید. برای جایگزینی تجهیز قبلی، تصویر پلاک و نقشه اتصال آن را نیز بفرستید تا تفاوت خروجی، تغذیه و نصب پیش از سفارش روشن شود.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. قیمت، موجودی و اقلام همراه برای همان کد کامل استعلام می‌شوند.
