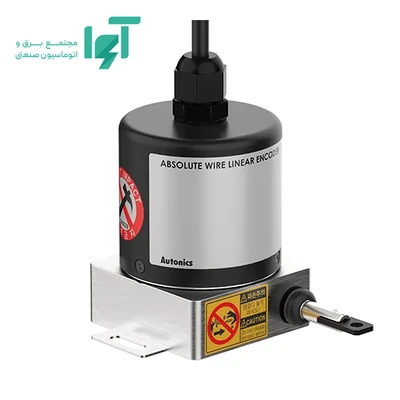

انکودر مطلق سیمکش آتونیکس EWLS50-512-B-PN-24 جابه‌جایی خطی را با حرکت سیم اندازه‌گیری می‌کند. محدوده اندازه‌گیری این مدل پانصدودوازده میلی‌متر و تفکیک آن یک‌دهم میلی‌متر است. خروجی موازی NPN با کد Binary، مقدار موقعیت را به کنترلر سازگار منتقل می‌کند؛ این تجهیز با انکودر دوار شفت‌دار یا خروجی آنالوگ پیوسته متفاوت است.
کورس اندازه‌گیری و تفکیک موقعیت
بازه پانصدودوازده‌میلی‌متری با پنج‌هزاروصدوبیست تقسیم موقعیت بیان می‌شود. تفکیک یک‌دهم میلی‌متر کوچک‌ترین تقسیم نامی داده است و به معنی تضمین خطای کمتر از همین مقدار در کل کورس نیست. دقت اندازه‌گیری، نصب، هم‌راستایی و رفتار مکانیکی سیم باید جداگانه بررسی شوند.
سیم باید در راستای حرکت کشیده شود و به بخش متحرکِ مشخصی متصل باشد. تماس با لبه تیز، کشش جانبی یا عبور از مسیر نامناسب می‌تواند هم به سیم آسیب بزند و هم حرکت ثبت‌شده را از جابه‌جایی موردنظر جدا کند. کورس واقعی دستگاه باید داخل محدوده مجاز بماند.
کد Binary و ورودی کنترلر
در نسخه Binary، بیت‌های خروجی وزن‌های توان دو دارند. کنترلر از ترکیب آن‌ها عدد موقعیت را می‌سازد. ترتیب خطوط و منطق فعال باید درست تعریف شوند؛ در گذار میان بعضی مقادیر چند بیت تغییر می‌کنند، بنابراین هماهنگی نمونه‌برداری ورودی‌ها اهمیت دارد.
داده موقعیت از سیزده خط منتقل می‌شود و خط OVF برای اعلان سرریز نیز وجود دارد. این خطوط را با کانال‌های A و B یک شمارنده افزایشی اشتباه نگیرید. تعداد ورودی کافی و برنامه خواندن موازی برای دریافت درست اطلاعات لازم است.
خروجی NPN، تغذیه و صفرکردن
خروجی NPN کلکتور باز در وضعیت فعال جریان را به سمت منفی تغذیه می‌کشد. منطق خروجی این سری منفی است؛ تعریف صفر و یک و تبدیل کد باید با همین منطق هماهنگ باشد. منبع تغذیه این مدل دوازده تا بیست‌وچهار ولت جریان مستقیم است و تلرانس مجاز باید از مستند محصول رعایت شود.
ورودی Reset برای صفرکردن مرجع وجود دارد. صفرکردن باید در موقعیت مکانیکی معلوم و طبق زمان‌بندی ورودی انجام شود. تغییر صفر به معنی افزایش کورس مجاز نیست و نباید برای پنهان‌کردن وضعیت خارج از محدوده استفاده شود.
محدودیت مهم حرکت هنگام قطع برق
این دستگاه هنگام قطع تغذیه پردازش داده انجام نمی‌دهد و پس از وصل‌شدن، اطلاعات قبل و بعد را برای بازیابی مقایسه می‌کند. سازنده حرکت سیم هنگام خاموشی را به حداکثر بیست میلی‌متر در هر جهت از موقعیت زمان قطع برق محدود کرده است. جابه‌جایی بیش از این مقدار می‌تواند باعث بازیابی نادرست شود؛ مطلق‌بودن این مدل را به معنی مجازبودن حرکت دلخواه در خاموشی ندانید.
اگر محور هنگام خاموشی آزادانه حرکت می‌کند، باید در طراحی دستگاه راهکار مهار یا اعتبارسنجی موقعیت پس از روشن‌شدن پیش‌بینی شود. پیش از اجازه حرکت خودکار، معتبر بودن موقعیت و وضعیت سرریز کنترل شود.
نصب و سرعت حرکت
حداکثر سرعت پاسخ حرکتی اعلام‌شده پانصد میلی‌متر بر ثانیه است. این مقدار را با فرکانس پردازش الکتریکی یکی نگیرید؛ سرعت حرکت سیم و توان دریافت داده کنترلر باید هر دو مناسب باشند. افزایش سرعت محور فراتر از حد مجاز با سریع‌ترکردن برنامه جبران نمی‌شود.
بدنه را روی پایه ثابت نصب کنید و مسیر سیم را مستقیم نگه دارید. سیم کشیده‌شده را ناگهانی رها نکنید و از برخورد انتهای سیم یا عبور از کورس مجاز جلوگیری کنید. کابل داده از مسیر قدرت جدا باشد و اتصال به بخش متحرک، در تمام کورس بدون گیرکردن کار کند.
کنترل راه‌اندازی و انتخاب
در چند موقعیت معلوم داخل کورس، مقدار خوانده‌شده را با مرجع طول مقایسه کنید. رفت و برگشت، تغییر سرعت و روشن‌کردن مجدد با محور ثابت را نیز بررسی کنید. اگر عدد نامنظم است، ابتدا ترتیب خطوط و تبدیل کد را کنترل کنید؛ اگر خطا با مسیر حرکت تغییر می‌کند، نصب و مسیر سیم را بررسی کنید.
برای تعویض، محدوده طول، نوع کد، منطق خروجی، روش صفرکردن و رفتار قطع برق را با تجهیز قبلی تطبیق دهید. مدل‌های Binary و Gray از نظر شیوه تفسیر داده یکسان نیستند، حتی اگر نصب و محدوده آن‌ها مشابه باشد.
پرسش‌های متداول
آیا خروجی آن چهار تا بیست میلی‌آمپر است؟
خیر؛ این کد خروجی دیجیتال موازی NPN دارد. برای دریافت در ورودی آنالوگ، اتصال مستقیم درست نیست و باید راهکار تبدیل سازگار جداگانه بررسی شود.
آیا می‌توان سیم را در حالت خاموش تا انتهای کورس حرکت داد؟
برای بازیابی صحیح، محدودیت حرکت هنگام خاموشی باید رعایت شود. حرکت بیش از بیست میلی‌متر در هر جهت از موقعیت قطع برق می‌تواند بازیابی داده را مختل کند.
آیا تفکیک یک‌دهم میلی‌متر همان دقت دستگاه است؟
خیر. تفکیک اندازه تقسیم داده است؛ دقت و خطای واقعی از مشخصات اندازه‌گیری، نصب و شرایط کار تأثیر می‌گیرند.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت EWLS50-512-B-PN-24، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. کورس، سرعت محور، امکان حرکت هنگام خاموشی و نوع ورودی کنترلر را اعلام کنید. برای جایگزینی تجهیز قبلی، تصویر پلاک و نقشه اتصال آن را نیز بفرستید تا تفاوت خروجی، تغذیه و نصب پیش از سفارش روشن شود.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. قیمت، موجودی و اقلام همراه برای همان کد کامل استعلام می‌شوند.
