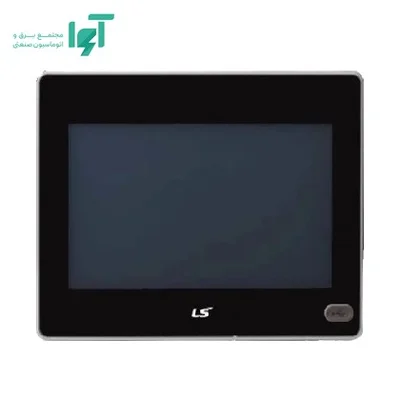

معرفی HMI ال‌اس 7 اینچ eXP40-TTE/DC
HMI ال‌اس 7 اینچ eXP40-TTE/DC یک پنل رابط انسان و ماشین از خانواده eXP است که اطلاعات کنترلر را برای اپراتور نمایش می‌دهد و امکان واردکردن تنظیمات مجاز فرایند را فراهم می‌کند. ترکیب نمایشگر 7 اینچی با وضوح 800 × 480 پیکسل، این مدل را برای ماشین‌های بسته‌بندی، خطوط مونتاژ و ایستگاه‌های کنترل مستقل قابل بررسی می‌کند. انتخاب آن باید بر اساس فضای تابلو، نوع ارتباط با PLC و امکانات پروژه انجام شود؛ شباهت نام مدل‌ها به معنی یکسان‌بودن درگاه‌ها، تغذیه یا نسخه نرم‌افزاری نیست.
کاربرد HMI در یک سیستم اتوماسیون، یکپارچه‌کردن نمایش وضعیت، فرمان‌های اپراتوری و اطلاعات عیب‌یابی است. منطق کنترلی و شرط‌های مجاز اجرای فرمان در کنترلر تعریف می‌شوند و صفحه اپراتوری رابط استفاده از آن‌هاست. بنابراین کیفیت نتیجه به طراحی درست صفحات، انتخاب درایور ارتباطی و نگاشت صحیح آدرس‌های دستگاه بستگی دارد.
جدول مشخصات فنی eXP40-TTE/DC
| برند و سری | ال‌اس (LS ELECTRIC)، سری eXP |
|---|
| مدل | eXP40-TTE/DC |
|---|
| نوع نمایشگر | TFT LCD رنگی، قطر 7 اینچ |
|---|
| رزولوشن | 800 × 480 پیکسل |
|---|
| روش کار با پنل | لمسی مقاومتی آنالوگ چهار سیمه |
|---|
| تغذیه | 24 V DC |
|---|
| پردازنده | i.MX283 / ARM9، فرکانس 454 MHz |
|---|
| حافظه | Flash برابر 128 MB؛ حافظه پروژه 64 MB؛ حافظه پشتیبان 128 KB |
|---|
| ارتباط سریال | دو کانال RS-232C/RS-485 و یک RS-422/485 |
|---|
| اترنت | فاقد درگاه اترنت داخلی |
|---|
| USB | یک USB 2.0 Host و یک USB 2.0 Device |
|---|
| نرم‌افزار مهندسی | XP-Builder |
|---|
| روشنایی | 500 cd/m² |
|---|
| نور پس‌زمینه | LED با عمر اسمی 20,000 ساعت |
|---|
| توان مصرفی نامی | 6.5 وات |
|---|
| حفاظت جلوی پنل | IP65 در سطح جلوی پنل استاندارد |
|---|
| دمای کار | 0 تا 50 درجه سانتی‌گراد |
|---|
| ابعاد بدنه؛ عرض × ارتفاع × عمق | 208 × 154 × 44.4 میلی‌متر |
|---|
| برش نصب؛ عرض × ارتفاع | 192 × 138 میلی‌متر |
|---|
| وزن | 0.62 کیلوگرم |
|---|
نمایشگر، وضوح تصویر و تجربه کاربری
قطر 7 اینچ اندازه فیزیکی نمایشگر را بیان می‌کند، در حالی که رزولوشن 800 × 480 تعداد نقاط قابل استفاده برای رسم نوشته‌ها، کلیدها و نمودارهاست. فضای بزرگ‌تر صفحه امکان گروه‌بندی اطلاعات را فراهم می‌کند، اما افزایش تعداد اشیا بدون توجه به اندازه قلم و فاصله کلیدها می‌تواند کار اپراتور را دشوار کند. ابعاد فونت و محل دکمه‌ها باید در اندازه واقعی نمایشگر بررسی شوند، نه فقط روی مانیتور رایانه طراح.
نمایشگر رنگی به تفکیک وضعیت‌های عادی، هشدار و توقف کمک می‌کند. استفاده ثابت از رنگ‌ها در همه صفحات، خواندن وضعیت ماشین را سریع‌تر می‌کند؛ برای پیام‌های مهم نیز متن روشن و قابل فهم در کنار رنگ قرار دهید. لمس مقاومتی بر پایه فشار عمل می‌کند. کالیبراسیون صحیح و استفاده از ابزار مناسب لمس، در انتخاب دقیق کلیدها و جلوگیری از آسیب به سطح پنل مؤثر است.
مشخصه نور پس‌زمینه این مدل «LED با عمر اسمی 20,000 ساعت» است. عمر اعلام‌شده مقدار اسمی سازنده در شرایط آزمون است و تضمین عمر در هر دما و میزان روشنایی محسوب نمی‌شود. روشنایی 500 cd/m² شدت نور صفحه را نشان می‌دهد؛ این عدد به‌تنهایی تأییدکننده خوانایی زیر تابش مستقیم خورشید نیست. کاهش زمان روشن‌ماندن غیرضروری صفحه و نصب دور از تابش مستقیم، از جمله ملاحظات بهره‌برداری هستند.
پردازش، حافظه و ظرفیت واقعی پروژه
پردازنده این مدل i.MX283 / ARM9، فرکانس 454 MHz است. سرعت پردازنده در رسم صفحات و اجرای وظایف رابط کاربری مؤثر است، اما زمان پاسخ کل سامانه به تعداد تگ‌ها، دوره خواندن داده و سرعت ارتباط با کنترلر نیز وابسته است. صفحات دارای تصاویر بزرگ، اسکریپت‌های سنگین یا درخواست‌های ارتباطی متعدد بهتر است پیش از راه‌اندازی روی سخت‌افزار هدف آزمایش شوند.
آرایش حافظه اعلام‌شده عبارت است از: Flash برابر 128 MB؛ حافظه پروژه 64 MB؛ حافظه پشتیبان 128 KB. حافظه ذخیره پروژه، RAM اجرایی و حافظه پشتیبان کار یکسانی انجام نمی‌دهند. فضای پروژه برای صفحات و داده‌های طراحی، RAM برای اجرای نرم‌افزار و بخش پشتیبان برای داده‌های قابل نگهداری استفاده می‌شود. اندازه فایل‌های تصویر، تعداد پیام‌های آلارم و حجم آرشیو بر نیاز ذخیره‌سازی اثر دارند؛ ظرفیت کل حافظه الزاماً برابر فضای آزاد برای فایل‌های کاربر نیست.
درگاه‌های ارتباطی و اتصال به PLC
اتصال سریال این مدل شامل دو کانال RS-232C/RS-485 و یک RS-422/485 است. رابط RS-232C معمولاً برای ارتباط نقطه‌به‌نقطه به کار می‌رود، در حالی که RS-422/485 با تنظیمات و کابل مناسب در ارتباط‌های صنعتی استفاده می‌شود. وجود یک رابط الکتریکی، پشتیبانی از هر پروتکل یا هر مدل PLC را تضمین نمی‌کند؛ نام کنترلر و درایور آن باید در نرم‌افزار پروژه انتخاب شوند.
این مدل درگاه اترنت داخلی ندارد. در نتیجه اتصال مستقیم شبکه، دانلود از طریق LAN یا ارتباط مبتنی بر اترنت را نباید جزو امکانات آماده آن در نظر گرفت. اگر پروژه الزام به ارتباط شبکه‌ای دارد، انتخاب یک مدل دارای اترنت در همین خانواده یا طراحی راهکار ارتباطی سازگار باید پیش از خرید انجام شود. افزودن یک کابل تبدیل ساده، قابلیت شبکه را به دستگاه اضافه نمی‌کند.
USB، حافظه جانبی و انتقال فایل
آرایش USB دستگاه: یک USB 2.0 Host و یک USB 2.0 Device. درگاه Host برای اتصال تجهیزات جانبی پشتیبانی‌شده مانند حافظه USB استفاده می‌شود؛ درگاه Device، در مدل‌های مجهز، مسیر ارتباط با رایانه برای انتقال پروژه است. این دو نقش قابل جایگزینی با یکدیگر نیستند و انتخاب کابل باید با شکل کانکتور و نقش درگاه هماهنگ باشد. فایل پروژه، نسخه Runtime و ساختار حافظه جانبی را مطابق راهنمای همان مدل آماده کنید.
برای کارت حافظه، فقط اسلاتی را مبنای انتخاب قرار دهید که در مشخصات همین کد آمده است. ثبت طولانی‌مدت داده‌ها به ظرفیت، سرعت نوشتن، قالب‌بندی و تنظیم دوره نمونه‌برداری وابسته است. پیش از حذف یا جابه‌جایی رسانه، فرایند ذخیره‌سازی را طبق راهنمای دستگاه متوقف کنید و نسخه پشتیبان پروژه را جدا از حافظه پنل نگه دارید.
نرم‌افزار، آلارم‌ها و امکانات کاربردی
طراحی و مدیریت پروژه این خانواده با XP-Builder انجام می‌شود. در شروع پروژه باید مدل دقیق، اندازه صفحه و کنترلر متصل تعیین شوند؛ سپس تگ‌ها، اشیای نمایشی و فرمان‌های موردنیاز تعریف شوند. استفاده از شماره مدل مشابه به جای کد واقعی می‌تواند به ناسازگاری رزولوشن، ظرفیت یا امکانات ارتباطی منجر شود. پیش از انتقال، نسخه نرم‌افزار مهندسی و Runtime را از نظر سازگاری بررسی کنید.
نمایش آلارم زمانی ارزش عملی دارد که هر پیام، نام تجهیز، علت محتمل و اقدام قابل انجام برای اپراتور را روشن کند. نمودار روند به مشاهده تغییر کمیت‌هایی مانند دما، فشار یا سرعت در طول زمان کمک می‌کند؛ کیفیت این اطلاعات به دوره نمونه‌برداری و آدرس صحیح متغیرها وابسته است. برای ثبت داده‌ها، مدت نگهداری و روش تهیه نسخه پشتیبان را از ابتدای طراحی مشخص کنید.
قابلیت Recipe یا دستور تولید، مجموعه‌ای از مقادیر تنظیمی را برای یک محصول یا فرایند نگهداری می‌کند و تغییر تنظیمات تکراری را منظم‌تر می‌سازد. اسکریپت‌ها برای منطق مرتبط با صفحه و پردازش‌های مجاز پروژه کاربرد دارند؛ تعداد و زمان اجرای آن‌ها باید با توان پنل و سرعت ارتباط هماهنگ باشد. فعال‌شدن این امکانات به پیکربندی پروژه وابسته است و صرف خرید پنل، صفحات آماده متناسب با ماشین شما ایجاد نمی‌کند.
آپشن‌ها و تفاوت مدل‌های نزدیک
در این خانواده، نسخه‌های TTE اقتصادی فاقد اترنت هستند؛ نسخه‌های TTA ذکرشده در این صفحه اترنت دارند. eXP30 با XP30 قدیمی یکسان نیست و eXP60 ده‌ودو‌دهم اینچی را نیز نباید با eXP2 ده‌ویک‌دهم اینچی یکی دانست. برای تبدیل پروژه، رزولوشن، ابعاد برش، جهت کانکتورها و نسخه Runtime را در کنار نام سری بررسی کنید.
تغذیه، نصب و شرایط محیطی
تغذیه این کد 24 V DC است. منبع تغذیه و مسیر سیم‌کشی باید با ولتاژ نامی همین دستگاه هماهنگ باشند؛ تغذیه پورت ارتباطی را جای ورودی اصلی پنل در نظر نگیرید. توان مصرفی نامی 6.5 وات، مشخصه مصرف خود پنل است و در انتخاب ظرفیت منبع باید بار سایر تجهیزات نیز لحاظ شود. رعایت قطب‌بندی در نسخه DC، اتصال زمین مطابق راهنما و فاصله مسیر داده از کابل‌های قدرت از اصول نصب این تجهیزات است.
ابعاد بدنه 208 × 154 × 44.4 میلی‌متر و برش پیشنهادی 192 × 138 میلی‌متر است. عدد برش با اندازه قاب یکسان نیست؛ پیش از برشکاری، تلرانس نقشه نصب همان نسخه را کنترل کنید. وزن تقریبی 0.62 کیلوگرم نیز در انتخاب محل نصب و استحکام در تابلو مؤثر است. برای کانکتورها، خم کابل و دسترسی تعمیراتی در پشت پنل فضا در نظر بگیرید.
حفاظت اعلام‌شده IP65 در سطح جلوی پنل استاندارد است. این درجه به معنای آب‌بندی همه سطوح پشت دستگاه یا مجازبودن غوطه‌وری نیست؛ نصب واشر و بست‌ها طبق راهنما شرط حفظ حفاظت بخش جلوست. بازه دمای کار 0 تا 50 درجه سانتی‌گراد است و دمای واقعی داخل تابلو باید در این محدوده بماند. رطوبت همراه با میعان، گردوغبار نامناسب و تجمع گرما می‌توانند عملکرد و عمر تجهیزات را تحت تأثیر قرار دهند. الزامات محیطی را با شرایط واقعی محل نصب تطبیق دهید.
کاربردها و معیار انتخاب
این پنل برای ماشین‌های بسته‌بندی، خطوط مونتاژ و ایستگاه‌های کنترل مستقل کاربرد دارد، مشروط به اینکه درایور کنترلر و امکانات ارتباطی موردنیاز در نسخه انتخابی پشتیبانی شوند. در خط بسته‌بندی می‌توان وضعیت مراحل و تنظیمات محصول را نمایش داد؛ در یک سامانه پمپاژ، نمایش فشار، سطح و وضعیت تجهیزات از کاربردهای رابط اپراتوری است. این مثال‌ها قابلیت یک پروژه طراحی‌شده را توصیف می‌کنند و به معنی وجود برنامه آماده یا پشتیبانی خودکار از همه تجهیزات نیستند.
برای انتخاب نهایی، کد کنترلر و پروتکل آن، تعداد متغیرهای مورد نمایش، حجم ثبت داده، فضای برش تابلو، نوع تغذیه و روش انتقال پروژه را مشخص کنید. اگر پنل برای جایگزینی خریداری می‌شود، از پروژه و تنظیمات ارتباطی نسخه پشتیبان تهیه کنید و انتقال صفحات، فونت‌ها و آلارم‌ها را روی مدل مقصد بررسی کنید. تطبیق این موارد از انتخاب صرفاً بر اساس قطر نمایشگر نتیجه دقیق‌تری می‌دهد.
پرسش‌های متداول درباره eXP40-TTE/DC
آیا این پنل جایگزین مستقیم هر HMI هم‌اندازه است؟
خیر. علاوه بر اندازه صفحه، رزولوشن، برش تابلو، عمق بدنه، ولتاژ، درگاه‌ها و سازگاری پروژه باید یکسان یا قابل تبدیل باشند. کد کامل مدل را با دستگاه قبلی مقایسه کنید.
آیا می‌توان آن را به PLC برندهای دیگر متصل کرد؟
در صورتی که درایور مدل PLC و پروتکل آن در نسخه نرم‌افزار انتخابی پشتیبانی شود و رابط فیزیکی مناسب موجود باشد، ارتباط قابل طراحی است. صرف وجود RS-485 یا اترنت برای تأیید سازگاری کافی نیست.
آیا پنل همراه با برنامه آماده ماشین ارائه می‌شود؟
صفحات اپراتوری، آدرس‌دهی تگ‌ها، دستورهای تولید و منطق نمایش باید برای ماشین مقصد طراحی یا از پروژه سازگار منتقل شوند. وضعیت فایل پروژه و خدمات برنامه‌نویسی را در سفارش مشخص کنید.
قیمت و خرید HMI ال‌اس eXP40-TTE/DC از آوا الکتریک
برای استعلام قیمت eXP40-TTE/DC، کد کامل روی پلاک، تعداد موردنیاز و مشخصات دستگاه موجود را در اختیار آوا الکتریک قرار دهید. قیمت و امکان تأمین به نسخه دقیق کالا و شرایط سفارش وابسته است؛ پسوند مدل و نوع تغذیه را هنگام مقایسه پیشنهادها یکسان در نظر بگیرید. اگر محصول برای جایگزینی قطعه موجود خریداری می‌شود، تصویر اتصالات و نسخه پروژه به بررسی سازگاری کمک می‌کند. اقلام همراه، شرایط تحویل و خدمات مربوط به همان سفارش را پیش از نهایی‌کردن خرید مشخص کنید.
