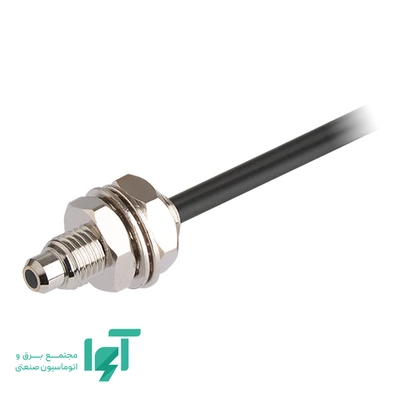

واحد فیبر نوری آتونیکس FD-620-10 بخش هد و مسیر انتقال نور یک سامانه تشخیص فیبر نوری است. این مدل با روش یک‌طرفه و دریافت نور بازتابیده از هدف کار می‌کند و طول فیبر آن دو متر است. برای تبدیل تغییر نور به خروجی قابل استفاده در کنترلر، به آمپلی‌فایر سازگار نیاز دارد؛ خود این واحد خروجی ترانزیستوری مستقل نیست.
روش تشخیص و جانمایی هدف
نور از سمت هد به هدف می‌تابد و بخشی از نور بازتابیده به مسیر دریافت برمی‌گردد. نصب از یک سمت انجام می‌شود؛ بنابراین برای جاهایی که پشت قطعه در دسترس نیست مفید است. مقدار نور برگشتی به رنگ، زبری، زاویه و جنس هدف وابسته است.
سطح براق می‌تواند نور را در جهت دیگری بازتاب دهد و جسم تیره معمولاً نور کمتری برمی‌گرداند. فاصله و زاویه هد را با نمونه واقعی تنظیم کنید. پس‌زمینه نیز ممکن است نور قابل توجهی به گیرنده برگرداند و باید هنگام تنظیم حضور و نبود هدف در صحنه باقی بماند.
برد نامی و شرایط دستیابی به آن
فاصله تشخیص نامی ثبت‌شده برای این کد صدوبیست میلی‌متر است. برد عملی به آمپلی‌فایر، حالت پاسخ، شرایط مسیر نور و هدف بستگی دارد. از این عدد به‌عنوان تضمین عملکرد برای هر رنگ، اندازه یا سرعت عبور استفاده نکنید؛ ترکیب کامل هد و آمپلی‌فایر باید در شرایط کاربرد آزموده شود.
برای تنظیم پایدار، فاصله را صرفاً در مرز بیشینه انتخاب نکنید. اختلاف نور در حالت حضور و نبود هدف باید حاشیه کافی داشته باشد تا تغییرات معمول آلودگی یا جابه‌جایی کوچک، تشخیص را ناپایدار نکند. افزایش حساسیت جای رفع ناهم‌راستایی یا تمیزکردن سطح هد را نمی‌گیرد.
شکل هد و نصب مکانیکی
هد این مدل استوانه‌ای و رزوه‌دار با رزوه M6 است. اندازه اسمی رزوه شش میلی‌متر به اتصال مکانیکی مربوط می‌شود و قطر لکه نور یا اندازه کامل طولی هد را مشخص نمی‌کند. سوراخ پایه، مهره و فضای دسترسی را با نقشه همین مدل تطبیق دهید.
هد را بدون پیچاندن یا کشیدن فیبر روی پایه تثبیت کنید. گشتاور بستن باید متناسب با هد باشد؛ سفت‌کردن بیش از اندازه می‌تواند موقعیت یا سلامت بخش اپتیکی را تحت تأثیر قرار دهد. بعد از بستن مهره، تنظیم نور را دوباره کنترل کنید.
فیبر دو‌متری و مسیرگذاری
طول فیبر این کد دو متر است و باید فاصله محل تشخیص تا آمپلی‌فایر، مسیر عبور و فضای سرویس را پوشش دهد. فیبر را با کابل تغذیه اشتباه نگیرید؛ وظیفه آن انتقال نور است. خم تند، له‌شدن یا کشش بیش از حد می‌تواند انتقال نور را کاهش دهد.
قابل برش‌بودن، شعاع خمش و روش آماده‌سازی انتهای فیبر به ساختار همان کد وابسته‌اند. بدون تأیید این موارد، فیبر را کوتاه نکنید یا سر آن را با ابزار نامناسب نبرید. انتهای فیبر باید طبق روش آمپلی‌فایر، کامل و درست در محل اتصال قرار گیرد؛ اتصال ناقص ممکن است با کمبود نور اشتباه شود.
آمپلی‌فایر، خروجی و تنظیم اولیه
نوع خروجی NPN یا PNP، ولتاژ تغذیه و منطق Light-ON یا Dark-ON به آمپلی‌فایر انتخابی مربوط‌اند. هنگام خرید، واحد فیبر و آمپلی‌فایر را به‌عنوان یک مجموعه بررسی کنید. شباهت قطر فیبر یا نام برند به‌تنهایی دلیل سازگاری کامل هر ترکیبی نیست.
ابتدا مسیر نور و اتصال فیبر را تنظیم کنید. سپس با هدف حاضر و غایب، سطح نور را بررسی و آستانه را در ناحیه مناسب قرار دهید. منطق خروجی را متناسب با فرایند انتخاب کنید و وضعیت ورودی کنترلر را هم‌زمان با خروجی آمپلی‌فایر کنترل کنید.
کاربرد و معیار انتخاب
هد کوچک و جداشدن محل تشخیص از بخش الکترونیکی، نصب در مکانیزم‌های فشرده را آسان‌تر می‌کند. برای کنترل حضور قطعه، عبور محصول یا موقعیت یک بخش کوچک، شکل هد و مسیر نور را با محل واقعی تطبیق دهید. امکان تشخیص یک جسم بسیار کوچک را فقط از اندازه رزوه نتیجه نگیرید.
در آزمون نهایی، اندازه و جنس واقعی قطعه، کمترین فاصله بین قطعات و بیشترین سرعت خط را در نظر بگیرید. زمان پاسخ آمپلی‌فایر و فیلتر ورودی کنترلر باید فرصت ثبت تغییرات را داشته باشند. اگر خروجی با روشن‌شدن تجهیزات مجاور ناپایدار شد، تنظیم اپتیکی و مسیر کابل الکتریکی آمپلی‌فایر را جداگانه بررسی کنید.
پرسش‌های متداول
آیا این واحد مستقیماً به ورودی PLC وصل می‌شود؟
خیر؛ این قطعه مسیر اپتیکی و هد تشخیص است. خروجی الکتریکی از آمپلی‌فایر سازگار دریافت می‌شود و نوع آن باید با ورودی PLC مطابقت داشته باشد.
چرا با عوض‌شدن قطعه، فاصله قابل تشخیص تغییر می‌کند؟
مقدار بازتاب به رنگ، جنس، زاویه و زبری سطح وابسته است. فاصله و آستانه را با نمونه واقعی و پس‌زمینه همان دستگاه تنظیم کنید.
آیا می‌توان فیبر را به هر اندازه دلخواه برید؟
فقط اگر مدل دقیق اجازه برش بدهد و ابزار و روش تعیین‌شده رعایت شود. از روی طول فیبر یا شباهت کد، قابلیت برش را حدس نزنید.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت FD-620-10، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. مدل آمپلی‌فایر، جنس و اندازه هدف، فاصله نصب و مسیر لازم فیبر را نیز اعلام کنید. برای جایگزینی تجهیز قبلی، تصویر پلاک و نقشه اتصال آن را نیز بفرستید تا تفاوت خروجی، تغذیه و نصب پیش از سفارش روشن شود.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. قیمت، موجودی و اقلام همراه برای همان کد کامل استعلام می‌شوند.
