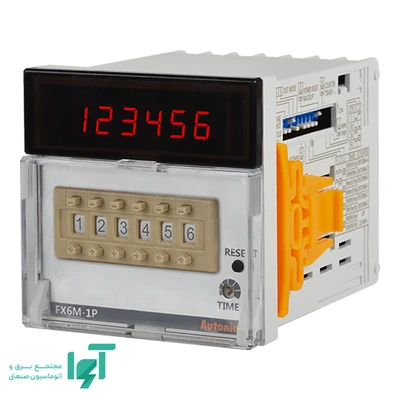

کانتر و تایمر آتونیکس FX6M-1P4 از سری FXM برای شمارش پالس و اجرای عملکرد زمانی طراحی شده است. این مدل یک نمایشگر شش‌رقمی دارد. تنظیم تک‌مرحله‌ای، مبنای تصمیم‌گیری خروجی در چرخه کاری است. انتخاب باید با نوع سیگنال، سرعت پالس و رفتار موردنیاز دستگاه هماهنگ باشد.
تفاوت کانال شمارش، ورودی و نمایشگر
این مدل یک کانال شمارش و دو ورودی پالس برای آن کانال دارد. دو ورودی به معنی وجود دو شمارنده مستقل نیستند؛ نقش ورودی‌ها بر اساس حالت انتخاب‌شده مشخص می‌شود و می‌تواند در منطق شمارش یا مهار آن استفاده شود.
در شمارش قطعه، اگر هر قطعه یک پالس معتبر ایجاد کند، نتیجه با تعداد قطعات متناظر است. اما تشخیص دوباره یک قطعه یا عبور دو قطعه بدون تفکیک سنسور، عدد نادرست ایجاد می‌کند. کیفیت حسگر، فاصله قطعات و شکل سیگنال باید همراه با تنظیم کانتر بررسی شوند.
نمایشگر واحد، مقدار را مطابق وضعیت کار یا تنظیم دستگاه ارائه می‌کند. تعداد ارقام، ظرفیت عددی نمایش را بیان می‌کند و با تعداد ورودی یا تعداد خروجی برابر نیست. در گزارش تولید، واحد عدد و وضعیت شمارش باید برای اپراتور روشن باشد.
محاسبه سرعت پالس و انتخاب تنظیم ورودی
فرکانس پالس از تعداد رویدادها در واحد زمان به دست می‌آید. در یک مثال عمومی، انکودر هزار پالس در دور با سرعت صدوبیست دور در دقیقه، دوهزار پالس در ثانیه تولید می‌کند. حاصل از ضرب هزار در صدوبیست و تقسیم بر شصت به دست می‌آید. در حالت‌های شمارش فازی یا چندلبه‌ای، ضریب روش شمارش نیز باید در محاسبه لحاظ شود.
در این خانواده سرعت‌های یک، سی، دوهزار و پنج‌هزار پالس در ثانیه معرفی شده‌اند. فرکانس متوسط به‌تنهایی کافی نیست؛ مدت فعال و غیرفعال پالس و شکل سیگنال باید با ورودی سازگار باشند. حداقل عرض فرمان ریست را نیز نباید با دوره پالس شمارش اشتباه گرفت.
در ورودی کنتاکتی، لرزش تماس می‌تواند چند تغییر کوتاه ایجاد کند. انتخاب حالت کم‌سرعت مناسب به جلوگیری از شمارش ناخواسته کمک می‌کند. در سیگنال سریع سنسوری، تنظیم بیش از حد کند نیز می‌تواند پالس معتبر را حذف کند؛ تنظیم باید از ماهیت منبع سیگنال پیروی کند.
حالت شمارش و تفسیر عدد
این مدل از شمارش افزایشی و کاهشی پشتیبانی می‌کند. در حالت افزایشی، رویدادها به مقدار جاری اضافه می‌شوند؛ در حالت کاهشی، نمایش مطابق روش تنظیم و بازنشانی کاهش می‌یابد. انتخاب جهت باید با هدف کاربرد، مانند تعداد تولیدشده یا تعداد باقی‌مانده، هماهنگ باشد.
اگر هر محصول دو پالس ایجاد کند، هزار پالس الزاماً هزار محصول نیست و می‌تواند متناظر با پانصد محصول باشد. این مثال رابطه سیگنال و کمیت را نشان می‌دهد؛ وجود تبدیل دلخواه در خود دستگاه باید از قابلیت‌های همان مدل بررسی شود. صرف امکان نمایش ممیز، به معنی پشتیبانی از هر ضریب تبدیل نیست.
روش ورودی و تغذیه سنسور
ورودی‌های این مدل با انتخاب NPN بدون ولتاژ یا PNP ولتاژی قابل‌استفاده‌اند. روش انتخاب و سیم‌کشی باید با خروجی واقعی سنسور هماهنگ باشد. مرجع مشترک و سطح سیگنال اهمیت دارند؛ دو سنسور با تغذیه مشابه ممکن است از نظر منطق خروجی قابل‌جایگزینی مستقیم نباشند.
تغذیه کمکی سنسور دوازده ولت مستقیم است. این خروجی با تغذیه اصلی دستگاه و خروجی کنترل تفاوت دارد. قبل از اتصال سنسور، محدوده ولتاژ مجاز و جریان موردنیاز آن باید با ظرفیت تغذیه کمکی تطبیق داده شود. سنسوری که فقط برای بیست‌وچهار ولت طراحی شده است، صرف وجود خروجی کمکی دوازده ولت گزینه مناسبی برای اتصال مستقیم نیست.
مراحل تنظیم و ساختار خروجی کنترل
این مدل دارای تنظیم تک‌مرحله‌ای است و تعداد مسیرهای خروجی کنترل در مشخصات آن دو ثبت شده است. این تعداد نباید به معنی همان تعداد کانال مستقل یا مقدار تنظیم مستقل تفسیر شود؛ خروجی‌ها می‌توانند شکل‌های الکتریکی متفاوتی از عملکرد یک مرحله باشند.
یک مقدار تنظیم اصلی مبنای مقایسه در چرخه است. وجود چند مسیر خروجی برای این مدل به معنی امکان تعریف چند آستانه مستقل نیست. برای مثال، رله و خروجی ترانزیستوری مرتبط با یک مرحله ممکن است همان رویداد را با دو روش الکتریکی در اختیار مدار قرار دهند.
کنتاکت رله با خروجی ترانزیستوری کلکتورباز یکسان نیست. رله مسیر کنتاکتی را تغییر می‌دهد، در حالی که خروجی ترانزیستوری به سازگاری تغذیه بار و مرجع مدار نیاز دارد. نوع بار، جریان راه‌اندازی و ظرفیت خروجی باید بررسی شوند. زمان پالس خروجی و حالت نگهداری آن نیز باید با ورودی تجهیز دریافت‌کننده فرمان هماهنگ باشد.
عملکرد تایمر و تفاوت آن با شمارش پالس
این دستگاه قابلیت انتخاب عملکرد تایمر را نیز دارد. در حالت کانتر، مقدار بر اساس رویدادهای ورودی تغییر می‌کند؛ در حالت تایمر، مبنای تغییر مقدار زمان است. شمارش زمانی افزایشی یا کاهشی می‌تواند پیشرفت یا باقی‌مانده زمان را بر اساس تنظیم نشان دهد. وجود هر دو قابلیت به معنی دو واحد مستقل برای اجرای هم‌زمان هر دو کار نیست.
واحد و محل ممیز زمان باید در راه‌اندازی مشخص شوند. برای مثال، یک و نیم دقیقه برابر نود ثانیه است. هنگام استفاده از فرمان شروع، توقف یا ریست نیز باید رفتار حالت زمانی انتخاب‌شده بررسی شود؛ ریست مقدار و نگه‌داشتن موقت پیشرفت زمان دو عمل متفاوت‌اند.
انتخاب نسخه و نیاز به ارتباط
برای این کد، ارتباط شبکه در مشخصات ارائه‌شده درج نشده است. اگر تبادل مقدار با کنترلر یا رایانه ضروری است، وجود رابط و پروتکل باید در مدل انتخابی تأیید شود. خروجی رله یا ترانزیستور، مسیر ارسال عدد کامل شمارش مانند یک ارتباط داده نیست؛ این خروجی‌ها وضعیت منطقی تعریف‌شده را منتقل می‌کنند.
تغذیه و نصب در تابلو
تغذیه اصلی FX6M-1P4 برابر صد تا دویست و چهل ولت متناوب با فرکانس پنجاه یا شصت هرتز است. این محدوده باید با منبع واقعی تابلو تطبیق داده شود. ولتاژهای نامی به‌کاررفته برای فیلتر انتخاب، جایگزین محدوده کامل تغذیه نیستند؛ برای مثال، یک نسخه کم‌ولتاژ با نسخه تغذیه برق شهر صرفاً بر اساس شباهت قاب جایگزین نمی‌شود.
این مدل نصب پنلی و اتصال ترمینالی دارد. قاب آن دارای عرض هفتاد‌ودو، ارتفاع هفتاد‌ودو میلی‌متر است. ابعاد قاب، اندازه برش نصب نیست؛ برش و عمق موردنیاز باید با نقشه همان نسخه تطبیق داده شوند. مسیر سیگنال سنسور و کابل ارتباطی، در صورت وجود، باید با توجه به کابل‌های قدرت و منابع نویز جانمایی شود.
قیمت و خرید کانتر تایمر FX6M-1P4
برای انتخاب FX6M-1P4، نوع سنسور یا انکودر، فرکانس پالس، منطق شمارش، رفتار خروجی، تغذیه و نیاز ارتباطی را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید کانتر تایمر آتونیکس FX6M-1P4 و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
