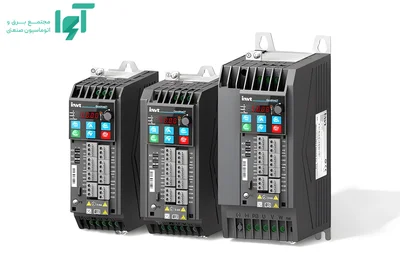

اینورتر سه‌فاز 0.75kW سری GD27 اینوت GD27-0R7G-S2-B
اینورتر سه‌فاز 0.75kW سری GD27 اینوت GD27-0R7G-S2-B از خانواده GD27، درایو کامپکت نسل جدید با کنترل برداری موتور آسنکرون و سنکرون است. این کد با ظرفیت 0.75kW و جریان خروجی 4.2A برای کنترل موتور آسنکرون و موتور سنکرون مغناطیس دائم طراحی شده است. عملکرد صحیح آن به تطبیق جریان و منحنی گشتاور بار، ورود دقیق اطلاعات موتور و طراحی درست ترمز، کابل، حفاظت و تهویه وابسته است.
این مدل باید به‌عنوان بخشی از یک سیستم درایو بررسی شود. موتور، شبکه، کابل، بار مکانیکی، PLC، مقاومت ترمز و محیط نصب بر عملکرد نهایی اثر می‌گذارند. به همین دلیل انتخاب حرفه‌ای با یکسان‌کردن عدد کیلووات تمام نمی‌شود.
شناسه فنی و کلاس تغذیه
شناسه GD27-0R7G-S2-B ظرفیت و کلاس برق این پیکربندی را مشخص می‌کند. تغذیه آن ورودی تکفاز 200 تا 240 ولت AC و خروجی سه‌فاز متناسب با باس DC درایو است. خروجی سه‌فاز در محدوده فرکانس 0 تا 599Hz تنظیم می‌شود. فرکانس خروجی بالا الزاماً به معنی توان یا گشتاور بیشتر نیست؛ پس از فرکانس پایه، موتور معمولاً وارد ناحیه تضعیف شار می‌شود و ظرفیت گشتاور کاهش می‌یابد. همچنین خروجی PWM درایو را نباید با برق سینوسی شبکه یکسان فرض کرد.
تفسیر پسوندهای کد سفارش
پسوند B به معنی تعبیه واحد ترمز داخلی است. این کد پسوند EU ندارد؛ بنابراین STO و فیلتر EMC داخلی نسخه EU نباید برای آن مفروض دانسته شوند.
توان نامی، جریان خروجی و معیار صحیح انتخاب
توان نامی این مدل 0.75kW و جریان خروجی نامی آن 4.2A است. جریان خروجی نامی ظرفیت پیوسته مرحله قدرت را نشان می‌دهد و باید با جریان Full Load پلاک موتور مقایسه شود. اگر جریان پلاک موتور از جریان نامی درایو بیشتر باشد، برابر بودن توان نامی به‌تنهایی انتخاب را معتبر نمی‌کند. در موتورهای قدیمی، راندمان پایین، ضریب توان نامناسب یا کار در ارتفاع و دمای بالا، حاشیه جریان اهمیت بیشتری پیدا می‌کند. این توان در رده کم‌توان قرار می‌گیرد. در این محدوده، کیفیت سیم‌کشی فرمان، تهویه فشرده تابلو، فرکانس حامل و تطبیق جریان موتور معمولاً بیش از بزرگ‌کردن بی‌دلیل توان درایو بر نتیجه اثر دارند.
ظرفیت اضافه‌بار و معنای واقعی آن
منحنی تحمل اضافه‌بار رسمی این خانواده عبارت است از 150 درصد جریان نامی به مدت 60 ثانیه و 180 درصد به مدت 10 ثانیه. این منحنی نشان می‌دهد GD27 برای شتاب‌گیری و جهش کوتاه بار حاشیه مناسبی دارد، اما سطح 180 درصد یک ظرفیت گذراست. برای مکانیزمی که مرتباً درگیر گیر مکانیکی، شتاب بسیار تند یا بار نوسانی شدید است، باید سیکل حرارتی و جریان RMS محاسبه شود و صرفاً به عدد لحظه‌ای تکیه نشود.
الگوریتم کنترل و عملکرد موتور
GD27 از SVPWM و کنترل برداری بدون سنسور برای موتورهای آسنکرون و سنکرون مغناطیس دائم پشتیبانی می‌کند. برای موتور آسنکرون نسبت تنظیم سرعت 1:100، دقت سرعت حدود ±0.2 درصد و پاسخ گشتاور کمتر از 10ms اعلام شده است. گشتاور راه‌اندازی در موتور آسنکرون 150 درصد در 0.25Hz و در موتور سنکرون 150 درصد در 2.5Hz است.
رفتار در دور پایین و ملاحظات حرارتی موتور
کنترل برداری GD27 گشتاور مناسبی در دور پایین ایجاد می‌کند، اما عملکرد موتور آسنکرون و سنکرون یکسان نیست و پارامترهای هرکدام باید جداگانه شناسایی شوند. در کار پیوسته با دور پایین، خنک‌کاری موتور و افزایش جریان مغناطیس‌کننده باید بررسی شود؛ تولید گشتاور مطلوب درایو، محدودیت حرارتی موتور را حذف نمی‌کند.
ترمز، راکتور و مدیریت انرژی برگشتی
پسوند B و مشخصات سری نشان می‌دهند واحد ترمز داخلی تعبیه شده است، اما مقاومت ترمز باید خارجی باشد. حداقل مقاومت مجاز، توان متوسط و Duty Cycle مقاومت باید از روی جدول رسمی همان مدل انتخاب شوند؛ چاپر داخلی مجوز استفاده از مقاومت با اهم دلخواه نیست.
ورودی‌وخروجی و ارتباط با اتوماسیون
در نسخه استاندارد این کد، دو ورودی آنالوگ، یک خروجی آنالوگ، چهار ورودی دیجیتال عمومی، یک ورودی پرسرعت تا 50kHz، یک خروجی ترانزیستوری و دو خروجی رله در دسترس هستند. ارتباط RS485 با Modbus RTU برای اتصال به PLC و HMI وجود دارد. نسخه‌های دارای پسوند EU ساختار متفاوتی برای STO و فیلتر EMC دارند و نباید امکانات آن‌ها را برای کد استاندارد فرض کرد.
کاربردهای مناسب این توان
با توجه به ظرفیت و ماهیت سری، این مدل برای نوار نقاله کوچک، فن و پمپ کم‌توان، ماشین بسته‌بندی سبک، همزن کوچک و تجهیزات آزمایشگاهی یا کارگاهی مناسب است. در پروژه نهایی باید جریان واقعی، گشتاور در دور پایین، تعداد سیکل و الگوی شتاب با توان انتخاب‌شده تطبیق داده شوند.
تجهیزات جانبی و تکمیل سیستم
تجهیزات جانبی باید به‌عنوان بخشی از سیستم انتخاب شوند، نه پس از بروز خطا. اقلامی که معمولاً باید بررسی شوند عبارت‌اند از:
- کلید یا فیوز ورودی متناسب با جریان و سطح اتصال کوتاه
- کابل موتور با سطح مقطع و کلاس عایقی مناسب
- فیلتر EMC یا راکتور در صورت الزام شبکه و طول کابل
- تجهیز حفاظتی موتور و سنسور حرارتی در بارهای حساس
- مقاومت ترمز محاسبه‌شده در صورت توقف سریع یا بار احیاکننده
مقدار و مدل هر تجهیز باید از روی جریان، انرژی، طول کابل و شرایط محیطی محاسبه شود.
حفاظت، کابل‌کشی و EMC
حفاظت اضافه‌جریان درایو جای حفاظت اتصال کوتاه ورودی را نمی‌گیرد. کلید یا فیوز باید طبق جریان نامی، سطح اتصال کوتاه شبکه و توصیه سازنده انتخاب شود. برای موتور نیز حفاظت حرارتی الکترونیکی باید با جریان پلاک تنظیم شود و در بارهای حساس از PTC یا سنسور حرارتی مستقل استفاده شود. کابل فرمان، انکودر و RS485 باید از کابل خروجی U/V/W جدا عبور کند و شیلد مطابق نقشه EMC در دو سر یا نقطه توصیه‌شده متصل شود. بوبین کنتاکتور و شیر برقی نیز باید دارای دیود هرزگرد یا مدار Snubber باشند.
محدودیت‌ها و موارد نامناسب برای این مدل
با وجود پشتیبانی از موتور سنکرون و STO، GD27 جای سروو درایو در موقعیت‌یابی دقیق، سنکرون‌سازی چندمحوره یا کنترل پروفایل حرکت را نمی‌گیرد. برای چنین کاربردهایی باید سروو یا Motion Controller استفاده شود.
شرایط نصب و بهره‌برداری
محدوده محیطی سری تا 50 درجه سانتی‌گراد تعریف شده است، اما برای نصب واقعی باید Derating دما، ارتفاع، فرکانس حامل، فاصله تهویه و تجمع حرارت در تابلو هم‌زمان بررسی شوند. درجه حفاظت این پیکربندی IP20 است. دمای واقعی هیت‌سینک و هوای ورودی، فاصله نصب، جهت جریان هوا و تمیزی مسیر خنک‌کننده باید در سرویس دوره‌ای کنترل شوند. افزایش فرکانس حامل صدای موتور را کم می‌کند، اما تلفات کلیدزنی و دمای درایو را بالا می‌برد.
نکات راه‌اندازی و Commissioning
پیش از اولین استارت، مشخصات پلاک شامل ولتاژ، جریان، فرکانس، سرعت نامی، توان و در صورت نیاز ضریب توان وارد می‌شوند. سپس روش کنترل متناسب با فرآیند انتخاب و برای کنترل برداری، Auto-tuning اجرا می‌شود. اگر محور امکان چرخش آزاد ندارد باید از شناسایی ساکن استفاده شود. Ramp شتاب و توقف، محدودیت جریان، حفاظت حرارتی، حداقل فرکانس، رفتار پس از قطع ارتباط و جهت چرخش باید در شرایط بدون بار و سپس زیر بار آزمون شوند. قبل از اتصال موتور، توالی U/V/W و سیم ارت بررسی می‌شود و کنتاکتور خروجی نباید هنگام تولید PWM قطع و وصل شود.
سؤالات متداول
آیا انتخاب GD27-0R7G-S2-B فقط بر اساس توان موتور کافی است؟
خیر. جریان نامی موتور، منحنی گشتاور بار، اینرسی، زمان شتاب، تعداد سیکل، دمای تابلو، ارتفاع و روش توقف باید هم‌زمان بررسی شوند. توان برحسب کیلووات فقط یک شاخص اولیه است.
آیا درصد اضافه‌بار را می‌توان برای کار دائم استفاده کرد؟
خیر. هر درصد به زمان مشخص وابسته است و ظرفیت حرارتی گذرای درایو را بیان می‌کند. جریان پیوسته باید در محدوده نامی باقی بماند و تکرار اضافه‌بار نیز در محاسبه Duty Cycle لحاظ شود.
جریان خروجی درایو چرا از عدد کیلووات مهم‌تر است؟
زیرا ظرفیت نیمه‌هادی و حرارتی درایو با جریان تعریف می‌شود. موتورهای هم‌توان می‌توانند جریان پلاک متفاوتی داشته باشند و درایو باید حداقل جریان موردنیاز موتور را در شرایط واقعی تأمین کند.
آیا Auto-tuning لازم است؟
برای کنترل برداری توصیه می‌شود. شناسایی پارامترهای موتور به تخمین شار، جبران لغزش و کنترل گشتاور کمک می‌کند. نوع Static یا Rotating باید با امکان آزادچرخش محور انتخاب شود.
چه زمانی راکتور خروجی یا فیلتر dV/dt لازم است؟
در کابل‌های بلند، موتور قدیمی، موتور با عایق نامناسب یا فرکانس حامل بالا، شیب ولتاژ و پدیده موج بازتابی باید بررسی شود. انتخاب تجهیز به طول و نوع کابل و ولتاژ موتور بستگی دارد.
جمع‌بندی مهندسی
GD27-0R7G-S2-B زمانی انتخاب درستی است که جریان موتور، Duty بار و شرایط نصب با ظرفیت واقعی آن هماهنگ باشند. مزیت خانواده GD27 در استفاده صحیح از الگوریتم کنترل، حفاظت و امکانات سخت‌افزاری آن آشکار می‌شود. تنظیم کارخانه یا انتخاب صرفاً بر اساس توان موتور، جای محاسبه و راه‌اندازی مهندسی را نمی‌گیرد.
