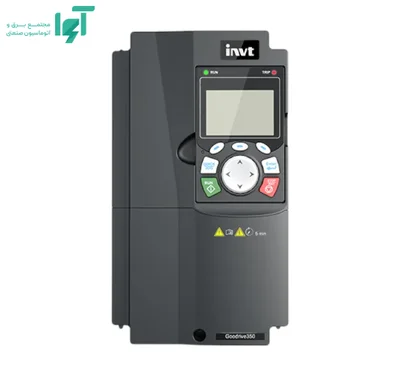

اینورتر سهفاز 4kW اینوت GD350-004G-2
اینورتر سهفاز 4kW اینوت GD350-004G-2 از خانواده GD350، درایو چندمنظوره پرفورمنس بالا با کنترل سرعت، گشتاور و موقعیت است. این کد با ظرفیت 4kW و جریان خروجی 16A برای کنترل موتور آسنکرون و موتور سنکرون مغناطیس دائم طراحی شده است. عملکرد صحیح آن به تطبیق جریان و منحنی گشتاور بار، ورود دقیق اطلاعات موتور و طراحی درست ترمز، کابل، حفاظت و تهویه وابسته است.
این مدل باید به‌عنوان بخشی از یک سیستم درایو بررسی شود. موتور، شبکه، کابل، بار مکانیکی، PLC، مقاومت ترمز و محیط نصب بر عملکرد نهایی اثر می‌گذارند. به همین دلیل انتخاب حرفه‌ای با یکسان‌کردن عدد کیلووات تمام نمی‌شود.
شناسه فنی و کلاس تغذیه
شناسه GD350-004G-2 ظرفیت و کلاس برق این پیکربندی را مشخص می‌کند. تغذیه آن ورودی سهفاز کلاس 200 تا 240 ولت AC و خروجی سهفاز است. خروجی سهفاز در محدوده فرکانس 0 تا 400Hz تنظیم می‌شود. فرکانس خروجی بالا الزاماً به معنی توان یا گشتاور بیشتر نیست؛ پس از فرکانس پایه، موتور معمولاً وارد ناحیه تضعیف شار می‌شود و ظرفیت گشتاور کاهش می‌یابد. همچنین خروجی PWM درایو را نباید با برق سینوسی شبکه یکسان فرض کرد.
توان نامی، جریان خروجی و معیار صحیح انتخاب
توان نامی این مدل 4kW و جریان خروجی نامی آن 16A است. جریان خروجی نامی ظرفیت پیوسته مرحله قدرت را نشان می‌دهد و باید با جریان Full Load پلاک موتور مقایسه شود. اگر جریان پلاک موتور از جریان نامی درایو بیشتر باشد، برابر بودن توان نامی به‌تنهایی انتخاب را معتبر نمی‌کند. در موتورهای قدیمی، راندمان پایین، ضریب توان نامناسب یا کار در ارتفاع و دمای بالا، حاشیه جریان اهمیت بیشتری پیدا می‌کند. این مدل در رده توان پایین تا متوسط قرار دارد و برای ماشین‌های مستقل مناسب است. جریان راه‌اندازی، شتاب، تعداد استارت و دمای داخل تابلو باید با سیکل واقعی دستگاه تطبیق داده شوند.
ظرفیت اضافه‌بار و معنای واقعی آن
منحنی تحمل اضافه‌بار رسمی این خانواده عبارت است از 150 درصد جریان نامی به مدت 60 ثانیه، 180 درصد به مدت 10 ثانیه و 200 درصد به مدت 1 ثانیه. این منحنی Heavy Duty برای فرآیندهای دینامیکی و ماشین‌سازی تعریف شده است. سطح 200 درصد تنها حاشیه عبور از شوک بسیار کوتاه است؛ برای کنترل گشتاور مداوم، نگه‌داشتن بار در سرعت صفر یا سیکل‌های تکراری باید جریان RMS، خنک‌کاری موتور، Duty Cycle و ظرفیت حرارتی درایو محاسبه شوند.
الگوریتم کنترل و عملکرد موتور
GD350 از SVPWM، کنترل برداری بدون سنسور و کنترل برداری حلقه‌بسته برای موتورهای آسنکرون و سنکرون پشتیبانی می‌کند. در حالت حلقه‌بسته، نسبت تنظیم سرعت تا 1:1000، دقت سرعت حدود ±0.02 درصد، پاسخ گشتاور کمتر از 10ms و گشتاور راه‌اندازی 200 درصد در سرعت صفر قابل دستیابی است؛ البته این عملکرد به انکودر، کارت PG و تنظیم صحیح موتور وابسته است.
رفتار در دور پایین و ملاحظات حرارتی موتور
در سرعت‌های بسیار پایین، حالت حلقه‌بسته با کارت PG و انکودر مناسب بیشترین دقت سرعت و گشتاور را فراهم می‌کند. کنترل بدون سنسور برای بسیاری از بارها کافی است، اما در نگه‌داشتن سرعت نزدیک صفر، تغییر جهت سریع یا کنترل گشتاور دقیق، محدودیت تخمین شار و سرعت باید در نظر گرفته شود. موتور خودخنک‌شونده نیز در دور پایین هوای کمتری جابه‌جا می‌کند و ممکن است به فن مستقل نیاز داشته باشد.
ترمز، راکتور و مدیریت انرژی برگشتی
برای مدل‌های این رده، واحد ترمز داخلی در ساختار استاندارد سری پیش‌بینی شده و مقاومت به‌صورت خارجی انتخاب می‌شود. مقاومت نباید از حداقل اهم مجاز کمتر باشد و توان آن باید از اینرسی، زمان کاهش سرعت و درصد استفاده ترمز محاسبه شود. در مدل‌های کم‌توان این فایل، راکتور DC داخلی استاندارد نیست.
ورودی‌وخروجی و ارتباط با اتوماسیون
ساختار توسعه‌پذیر با کارت PG، کارت PLC، کارت I/O و کارت‌های ارتباطی، امکان کنترل حلقه‌بسته، برنامه‌نویسی ثانویه و شبکه‌سازی صنعتی را فراهم می‌کند. STO با سطح ایمنی اعلام‌شده برای سری و گزینه‌های ارتباطی متعدد نیز قابل استفاده هستند.
کاربردهای مناسب این توان
با توجه به ظرفیت و ماهیت سری، این مدل برای ماشین بسته‌بندی، وایندر کوچک، میز موقعیت، اکسترودر سبک، نوار نقاله دقیق و محورهای نیازمند گشتاور دور پایین مناسب است. در پروژه نهایی باید جریان واقعی، گشتاور در دور پایین، تعداد سیکل و الگوی شتاب با توان انتخاب‌شده تطبیق داده شوند.
تجهیزات جانبی و تکمیل سیستم
تجهیزات جانبی باید به‌عنوان بخشی از سیستم انتخاب شوند، نه پس از بروز خطا. اقلامی که معمولاً باید بررسی شوند عبارت‌اند از:
- کلید یا فیوز ورودی متناسب با جریان و سطح اتصال کوتاه
- کابل موتور با سطح مقطع و کلاس عایقی مناسب
- فیلتر EMC یا راکتور در صورت الزام شبکه و طول کابل
- تجهیز حفاظتی موتور و سنسور حرارتی در بارهای حساس
- کارت PG و انکودر در صورت نیاز به کنترل حلقه‌بسته
- مقاومت ترمز محاسبه‌شده در صورت توقف سریع یا بار احیاکننده
مقدار و مدل هر تجهیز باید از روی جریان، انرژی، طول کابل و شرایط محیطی محاسبه شود.
حفاظت، کابل‌کشی و EMC
حفاظت اضافه‌جریان درایو جای حفاظت اتصال کوتاه ورودی را نمی‌گیرد. کلید یا فیوز باید طبق جریان نامی، سطح اتصال کوتاه شبکه و توصیه سازنده انتخاب شود. برای موتور نیز حفاظت حرارتی الکترونیکی باید با جریان پلاک تنظیم شود و در بارهای حساس از PTC یا سنسور حرارتی مستقل استفاده شود. کابل فرمان، انکودر و RS485 باید از کابل خروجی U/V/W جدا عبور کند و شیلد مطابق نقشه EMC در دو سر یا نقطه توصیه‌شده متصل شود. بوبین کنتاکتور و شیر برقی نیز باید دارای دیود هرزگرد یا مدار Snubber باشند.
محدودیت‌ها و موارد نامناسب برای این مدل
قابلیت‌های پیشرفته این سری زمانی ارزش دارند که طراحی و Commissioning متناسب انجام شود. برای یک فن یا پمپ ساده، سری تخصصی GD270 ممکن است اقتصادی‌تر باشد؛ برای موقعیت‌یابی با دقت سروو نیز باید محدودیت‌های موتور القایی، انکودر و مکانیک با سروو مقایسه شوند.
شرایط نصب و بهره‌برداری
عملکرد دقیق برداری به ورود صحیح داده‌های پلاک، Auto-tuning، انکودر مناسب، کابل‌کشی شیلددار و تفکیک کابل قدرت و فیدبک وابسته است. در کاربردهای موقعیت، لقی مکانیکی و صلبیت محور به اندازه تنظیمات درایو اهمیت دارند. درجه حفاظت این پیکربندی IP20 است. دمای واقعی هیت‌سینک و هوای ورودی، فاصله نصب، جهت جریان هوا و تمیزی مسیر خنک‌کننده باید در سرویس دوره‌ای کنترل شوند. افزایش فرکانس حامل صدای موتور را کم می‌کند، اما تلفات کلیدزنی و دمای درایو را بالا می‌برد.
نکات راه‌اندازی و Commissioning
پیش از اولین استارت، مشخصات پلاک شامل ولتاژ، جریان، فرکانس، سرعت نامی، توان و در صورت نیاز ضریب توان وارد می‌شوند. سپس روش کنترل متناسب با فرآیند انتخاب و برای کنترل برداری، Auto-tuning اجرا می‌شود. اگر محور امکان چرخش آزاد ندارد باید از شناسایی ساکن استفاده شود. Ramp شتاب و توقف، محدودیت جریان، حفاظت حرارتی، حداقل فرکانس، رفتار پس از قطع ارتباط و جهت چرخش باید در شرایط بدون بار و سپس زیر بار آزمون شوند. قبل از اتصال موتور، توالی U/V/W و سیم ارت بررسی می‌شود و کنتاکتور خروجی نباید هنگام تولید PWM قطع و وصل شود.
سؤالات متداول
آیا انتخاب GD350-004G-2 فقط بر اساس توان موتور کافی است؟
خیر. جریان نامی موتور، منحنی گشتاور بار، اینرسی، زمان شتاب، تعداد سیکل، دمای تابلو، ارتفاع و روش توقف باید هم‌زمان بررسی شوند. توان برحسب کیلووات فقط یک شاخص اولیه است.
آیا درصد اضافه‌بار را می‌توان برای کار دائم استفاده کرد؟
خیر. هر درصد به زمان مشخص وابسته است و ظرفیت حرارتی گذرای درایو را بیان می‌کند. جریان پیوسته باید در محدوده نامی باقی بماند و تکرار اضافه‌بار نیز در محاسبه Duty Cycle لحاظ شود.
جریان خروجی درایو چرا از عدد کیلووات مهم‌تر است؟
زیرا ظرفیت نیمه‌هادی و حرارتی درایو با جریان تعریف می‌شود. موتورهای هم‌توان می‌توانند جریان پلاک متفاوتی داشته باشند و درایو باید حداقل جریان موردنیاز موتور را در شرایط واقعی تأمین کند.
آیا Auto-tuning لازم است؟
برای کنترل برداری توصیه می‌شود. شناسایی پارامترهای موتور به تخمین شار، جبران لغزش و کنترل گشتاور کمک می‌کند. نوع Static یا Rotating باید با امکان آزادچرخش محور انتخاب شود.
چه زمانی راکتور خروجی یا فیلتر dV/dt لازم است؟
در کابل‌های بلند، موتور قدیمی، موتور با عایق نامناسب یا فرکانس حامل بالا، شیب ولتاژ و پدیده موج بازتابی باید بررسی شود. انتخاب تجهیز به طول و نوع کابل و ولتاژ موتور بستگی دارد.
جمع‌بندی مهندسی
GD350-004G-2 زمانی انتخاب درستی است که جریان موتور، Duty بار و شرایط نصب با ظرفیت واقعی آن هماهنگ باشند. مزیت خانواده GD350 در استفاده صحیح از الگوریتم کنترل، حفاظت و امکانات سخت‌افزاری آن آشکار می‌شود. تنظیم کارخانه یا انتخاب صرفاً بر اساس توان موتور، جای محاسبه و راه‌اندازی مهندسی را نمی‌گیرد.
