اینورتر سه فاز 11kW | 15kW اینوت GD350-011G/015P-45-NS

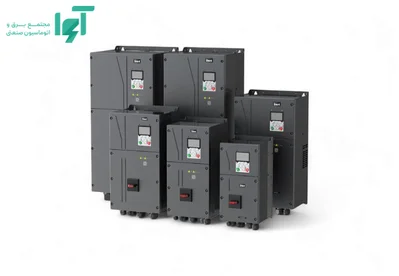

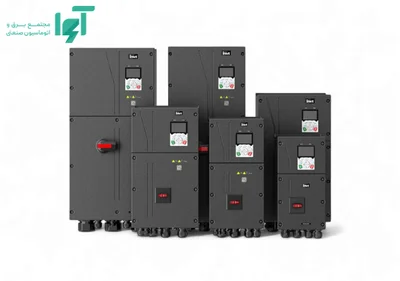

اینورتر سه فاز 11kW | 15kW اینوت GD350-011G/015P-45-NS از خانواده GD350-IP55، درایو پرفورمنس بالا با محفظه IP55 برای محیط‌های صنعتی دشوار است. این کد با ظرفیت 11kW | 15kW و جریان خروجی 25A | 32A برای کنترل موتور آسنکرون و موتور سنکرون مغناطیس دائم طراحی شده است. عملکرد صحیح آن به تطبیق جریان و منحنی گشتاور بار، ورود دقیق اطلاعات موتور و طراحی درست ترمز، کابل، حفاظت و تهویه وابسته است.
این مدل باید به‌عنوان بخشی از یک سیستم درایو بررسی شود. موتور، شبکه، کابل، بار مکانیکی، PLC، مقاومت ترمز و محیط نصب بر عملکرد نهایی اثر می‌گذارند. به همین دلیل انتخاب حرفه‌ای با یکسان‌کردن عدد کیلووات تمام نمی‌شود.
شناسه فنی و کلاس تغذیه
شناسه GD350-011G/015P-45-NS ظرفیت و کلاس برق این پیکربندی را مشخص می‌کند. تغذیه آن ورودی سهفاز کلاس 380 تا 440 ولت AC و خروجی سهفاز است. خروجی سهفاز در محدوده فرکانس 0 تا 599Hz تنظیم می‌شود. فرکانس خروجی بالا الزاماً به معنی توان یا گشتاور بیشتر نیست؛ پس از فرکانس پایه، موتور معمولاً وارد ناحیه تضعیف شار می‌شود و ظرفیت گشتاور کاهش می‌یابد. همچنین خروجی PWM درایو را نباید با برق سینوسی شبکه یکسان فرض کرد.
تفسیر پسوندهای کد سفارش
پسوند NS به معنی نسخه بدون کلید ورودی AC یکپارچه است. پسوند B در این کد وجود ندارد؛ بنابراین واحد ترمز داخلی سفارشی در پیکربندی سفارش‌گذاری نشده است.
توان نامی، جریان خروجی و معیار صحیح انتخاب
این کد یک مدل دوظرفیتی است. در حالت G ظرفیت نامی 11kW با جریان خروجی 25A و در حالت P ظرفیت 15kW با جریان خروجی 32A تعریف می‌شود. این دو رده هم‌زمان قابل استفاده نیستند. حالت کاری بر اساس ماهیت بار انتخاب می‌شود و پارامترهای موتور، کابل و حفاظت باید با همان رده هماهنگ باشند. اگر بار در شروع، تغییر سرعت یا گیر مکانیکی به گشتاور بالا نیاز دارد، ظرفیت G ملاک است؛ برای فن و پمپ با منحنی گشتاور متغیر می‌توان ظرفیت P را بررسی کرد. این مدل در رده توان پایین تا متوسط قرار دارد و برای ماشین‌های مستقل مناسب است. جریان راه‌اندازی، شتاب، تعداد استارت و دمای داخل تابلو باید با سیکل واقعی دستگاه تطبیق داده شوند.
ظرفیت اضافه‌بار و معنای واقعی آن
منحنی تحمل اضافه‌بار رسمی این خانواده عبارت است از در ظرفیت G: 150 درصد جریان نامی برای 60 ثانیه، 180 درصد برای 10 ثانیه و 200 درصد برای 1 ثانیه؛ در ظرفیت P: 120 درصد جریان نامی برای 60 ثانیه. منحنی G برای بار گشتاور ثابت و شوک‌های گذرا تعریف شده است. ظرفیت P مخصوص فن و پمپ است و فقط 120 درصد را برای یک دقیقه تحمل می‌کند؛ بنابراین استفاده از توان P برای نوار نقاله، میکسر یا بار ضربه‌ای انتخاب درستی نیست.
الگوریتم کنترل و عملکرد موتور
این سری هسته کنترلی GD350 را در محفظه دارای حفاظت IP55 ارائه می‌کند و از SVPWM، برداری بدون سنسور و برداری حلقه‌بسته برای موتور آسنکرون و سنکرون پشتیبانی می‌کند. کنترل سرعت، گشتاور و موقعیت، اسلات‌های توسعه و STO از قابلیت‌های اصلی آن هستند.
رفتار در دور پایین و ملاحظات حرارتی موتور
در سرعت‌های بسیار پایین، حالت حلقه‌بسته با کارت PG و انکودر مناسب بیشترین دقت سرعت و گشتاور را فراهم می‌کند. کنترل بدون سنسور برای بسیاری از بارها کافی است، اما در نگه‌داشتن سرعت نزدیک صفر، تغییر جهت سریع یا کنترل گشتاور دقیق، محدودیت تخمین شار و سرعت باید در نظر گرفته شود. موتور خودخنک‌شونده نیز در دور پایین هوای کمتری جابه‌جا می‌کند و ممکن است به فن مستقل نیاز داشته باشد.
ترمز، راکتور و مدیریت انرژی برگشتی
در نام‌گذاری این خانواده، پسوند B به واحد ترمز داخلی سفارشی اشاره دارد. کد حاضر فاقد B است، بنابراین وجود چاپر داخلی نباید فرض شود و برای بار احیاکننده باید پیکربندی ترمز جداگانه انتخاب شود. انتخاب مقاومت یا واحد ترمز به انرژی مکانیکی، زمان توقف و تعداد سیکل وابسته است.
ورودی‌وخروجی و ارتباط با اتوماسیون
دو ورودی آنالوگ، یک خروجی آنالوگ، ورودی‌های دیجیتال عمومی و پرسرعت، خروجی ترانزیستوری و رله، یک RS485 و یک USB در دسترس هستند. سه اسلات توسعه برای کارت PG، PLC، I/O و شبکه‌های PROFIBUS، CANopen، PROFINET، EtherCAT، EtherNet/IP و Modbus TCP در نظر گرفته شده است.
کاربردهای مناسب این توان
با توجه به ظرفیت و ماهیت سری، این مدل برای ماشین‌آلات مستقل در محیط غبارآلود، پمپ و فن صنعتی، خطوط شست‌وشوی کنترل‌شده و تجهیزات نصب‌شده خارج از تابلو مرکزی مناسب است. در پروژه نهایی باید جریان واقعی، گشتاور در دور پایین، تعداد سیکل و الگوی شتاب با توان انتخاب‌شده تطبیق داده شوند.
تجهیزات جانبی و تکمیل سیستم
تجهیزات جانبی باید به‌عنوان بخشی از سیستم انتخاب شوند، نه پس از بروز خطا. اقلامی که معمولاً باید بررسی شوند عبارت‌اند از:
- کلید یا فیوز ورودی متناسب با جریان و سطح اتصال کوتاه
- کابل موتور با سطح مقطع و کلاس عایقی مناسب
- فیلتر EMC یا راکتور در صورت الزام شبکه و طول کابل
- تجهیز حفاظتی موتور و سنسور حرارتی در بارهای حساس
- کارت PG و انکودر در صورت نیاز به کنترل حلقه‌بسته
- مقاومت ترمز محاسبه‌شده در صورت توقف سریع یا بار احیاکننده
مقدار و مدل هر تجهیز باید از روی جریان، انرژی، طول کابل و شرایط محیطی محاسبه شود.
حفاظت، کابل‌کشی و EMC
حفاظت اضافه‌جریان درایو جای حفاظت اتصال کوتاه ورودی را نمی‌گیرد. کلید یا فیوز باید طبق جریان نامی، سطح اتصال کوتاه شبکه و توصیه سازنده انتخاب شود. برای موتور نیز حفاظت حرارتی الکترونیکی باید با جریان پلاک تنظیم شود و در بارهای حساس از PTC یا سنسور حرارتی مستقل استفاده شود. کابل فرمان، انکودر و RS485 باید از کابل خروجی U/V/W جدا عبور کند و شیلد مطابق نقشه EMC در دو سر یا نقطه توصیه‌شده متصل شود. بوبین کنتاکتور و شیر برقی نیز باید دارای دیود هرزگرد یا مدار Snubber باشند. حفظ IP55 به استفاده از گلند مناسب، بستن ورودی‌های بلااستفاده و جلوگیری از سوراخ‌کاری بدون آب‌بندی وابسته است. هر تغییر مکانیکی روی محفظه می‌تواند درجه حفاظت واقعی را کاهش دهد.
محدودیت‌ها و موارد نامناسب برای این مدل
IP55 این مدل را برای غوطه‌وری، شست‌وشوی مستقیم پرفشار، محیط انفجاری یا بخارات شدیداً خورنده مجاز نمی‌کند. برای مناطق خطرناک باید استاندارد Ex و برای محیط خورنده باید پوشش برد، جنس اتصالات و تهویه جداگانه بررسی شوند.
شرایط نصب و بهره‌برداری
IP55 به معنی مصونیت مطلق در برابر شست‌وشوی پرفشار، غوطه‌وری، بخار خورنده یا نصب بدون سایه‌بان در فضای باز نیست. گلند کابل، آب‌بندی ورودی‌ها، تخلیه میعان، تابش خورشید و جهت نصب باید مطابق دستورالعمل سازنده طراحی شوند. درجه حفاظت این پیکربندی IP55 است. دمای واقعی هیت‌سینک و هوای ورودی، فاصله نصب، جهت جریان هوا و تمیزی مسیر خنک‌کننده باید در سرویس دوره‌ای کنترل شوند. افزایش فرکانس حامل صدای موتور را کم می‌کند، اما تلفات کلیدزنی و دمای درایو را بالا می‌برد.
نکات راه‌اندازی و Commissioning
پیش از اولین استارت، مشخصات پلاک شامل ولتاژ، جریان، فرکانس، سرعت نامی، توان و در صورت نیاز ضریب توان وارد می‌شوند. سپس روش کنترل متناسب با فرآیند انتخاب و برای کنترل برداری، Auto-tuning اجرا می‌شود. اگر محور امکان چرخش آزاد ندارد باید از شناسایی ساکن استفاده شود. Ramp شتاب و توقف، محدودیت جریان، حفاظت حرارتی، حداقل فرکانس، رفتار پس از قطع ارتباط و جهت چرخش باید در شرایط بدون بار و سپس زیر بار آزمون شوند. قبل از اتصال موتور، توالی U/V/W و سیم ارت بررسی می‌شود و کنتاکتور خروجی نباید هنگام تولید PWM قطع و وصل شود.
سؤالات متداول
آیا انتخاب GD350-011G/015P-45-NS فقط بر اساس توان موتور کافی است؟
خیر. جریان نامی موتور، منحنی گشتاور بار، اینرسی، زمان شتاب، تعداد سیکل، دمای تابلو، ارتفاع و روش توقف باید هم‌زمان بررسی شوند. توان برحسب کیلووات فقط یک شاخص اولیه است.
آیا درصد اضافه‌بار را می‌توان برای کار دائم استفاده کرد؟
خیر. هر درصد به زمان مشخص وابسته است و ظرفیت حرارتی گذرای درایو را بیان می‌کند. جریان پیوسته باید در محدوده نامی باقی بماند و تکرار اضافه‌بار نیز در محاسبه Duty Cycle لحاظ شود.
حالت G و P چه تفاوتی دارند؟
G برای بار گشتاور ثابت و Duty سنگین‌تر است؛ P برای فن، پمپ و بار گشتاور متغیر استفاده می‌شود. در حالت P توان نامی بالاتر است، اما حاشیه اضافه‌بار کمتر می‌شود.
آیا Auto-tuning لازم است؟
برای کنترل برداری توصیه می‌شود. شناسایی پارامترهای موتور به تخمین شار، جبران لغزش و کنترل گشتاور کمک می‌کند. نوع Static یا Rotating باید با امکان آزادچرخش محور انتخاب شود.
آیا می‌توان درایو IP55 را بدون تابلو در فضای باز نصب کرد؟
تنها در صورتی که شرایط نصب رسمی شامل دما، تابش، باران، گلندها، میعان و تهویه رعایت شود. IP55 به‌تنهایی مجوز نصب آزاد در هر محیطی نیست.
جمع‌بندی مهندسی
GD350-011G/015P-45-NS زمانی انتخاب درستی است که جریان موتور، Duty بار و شرایط نصب با ظرفیت واقعی آن هماهنگ باشند. مزیت خانواده GD350-IP55 در استفاده صحیح از الگوریتم کنترل، حفاظت و امکانات سخت‌افزاری آن آشکار می‌شود. تنظیم کارخانه یا انتخاب صرفاً بر اساس توان موتور، جای محاسبه و راه‌اندازی مهندسی را نمی‌گیرد.
