مبدل ارتباطی دلتا؛ مشخصات و راهنمای انتخاب

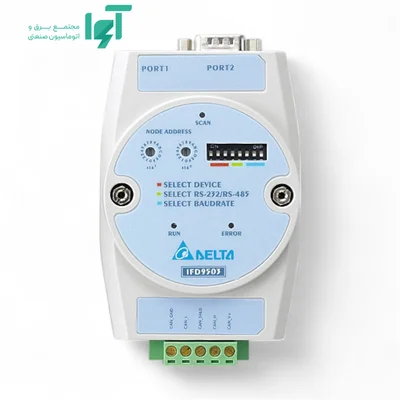

IFD9503
این رابط برای اتصال تجهیزات سازگار اتوماسیون به CANopen به کار می‌رود. در انتخاب آن باید بین بستر الکتریکی CAN و قواعد تبادل CANopen تفاوت گذاشت؛ گره شبکه زمانی قابل استفاده است که نرم‌افزار بالادست، پروفایل و داده‌های آن را بشناسد.
جدول مشخصات فنی
| کد محصول | IFD9503 |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | مبدل ارتباطی |
|---|
| رابط‌ها و پروتکل‌ها | CANopen ↔ RS-232 / RS-485 |
|---|
ارتباطات و راه‌اندازی شبکه
رابط‌ها یا مسیرهای ارتباطی این مدل عبارت‌اند از: CANopen ↔ RS-232 / RS-485. وجود یک رابط فیزیکی به معنی پشتیبانی از همهٔ پروتکل‌ها یا همهٔ نقش‌های Master و Slave نیست؛ نقش و نگاشت داده باید برای همان رابط انتخاب شوند.
تنظیم مسیر سریال
نرخ انتقال، تعداد بیت داده، زوجیت، بیت توقف و آدرس دستگاه باید در دو سمت سازگار باشند. در RS-485 قطبیت زوج، مرجع سیگنال و مقاومت انتهاییِ دو سر باس طبق راهنمای تجهیزات تعیین می‌شوند. برای تبادل رجیستر، نوع داده و ترتیب بایت نیز کنترل شود.
کاربرد در اتصال تجهیزات موجود
در توسعه یک ماشین، ممکن است تجهیز میدان رابطی متفاوت با رایانه یا کنترلر جدید داشته باشد. مبدل سازگار این دو سمت را به هم مرتبط می‌کند. در مبدل رابط الکتریکی، قالب داده دو طرف هماهنگ می‌ماند؛ در Gateway پروتکلی، قواعد تبدیل و نگاشت رجیسترها نیز در تنظیمات تعریف می‌شوند.
جزئیات فنی و اثر آن‌ها در عملکرد
سرعت‌های رسمی این مدل 10k، 20k، 50k، 125k، 250k، 500k، ۸۰۰k و ۱M bps هستند. رابط رسمی یک ترمینال جداشدنی با گام ۵٫۰۸ میلی‌متر است و سیم‌بندی شامل دو هادی ارتباط، دو هادی توان و یک Shield می‌شود.
تغذیه نامی ۲۴VDC با محدوده منفی ۱۵ تا مثبت ۲۰ درصد در مشخصات این مدل تعریف شده است. جداسازی الکتریکی ۵۰۰VDC مسیر CANopen، از جمله منبع، را از سمت دیگر تفکیک می‌کند.
تکمیل مجموعه و آماده‌سازی برای استفاده
دو سمت ارتباط با پارامترهای مشخص راه‌اندازی می‌شوند: نوع رابط، سرعت تبادل، قالب داده و نقش هر دستگاه. در ارتباط رجیستری، آدرس شروع و طول داده تعیین می‌کنند مقدار هر تجهیز در کجا قرار گیرد. ثبت این تنظیمات همراه نقشه اتصال، افزودن دستگاه یا سرویس رابط را قابل‌تکرار می‌کند.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیهٔ مدار داخلی و تغذیهٔ بار میدان باید از روی نقشهٔ همین قطعه مشخص شوند. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد IFD9503، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی مبدل ارتباطی دلتا IFD9503 با کد IFD9503، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
