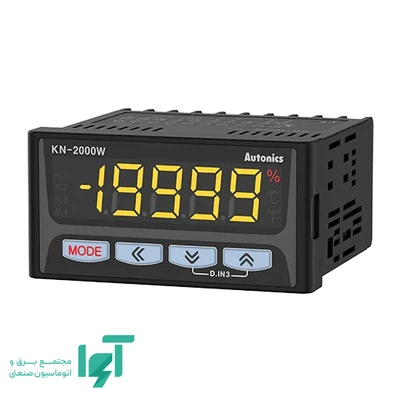

نمایشگر دیجیتال آتونیکس KN-2000W از سری KN-2000W، برای نمایش و پایش یک متغیر فرایندی در تابلوهای صنعتی طراحی شده است. این مدل ورودی ترموکوپل، سنسور مقاومتی دما، ولتاژ مستقیم یا جریان مستقیم را دریافت می‌کند و مقدار اندازه‌گیری‌شده را به‌صورت عددی نمایش می‌دهد. ساختار پنلی آن برای نصب روی درِ تابلو و مشاهده محلی دما یا سیگنال یک ترانسمیتر کاربرد دارد. این کد محصول فاقد خروجی رله‌ای آلارم، خروجی انتقالی و رابط ارتباطی است و نقش اصلی آن، نمایش محلی مقدار ورودی است.
کاربرد KN-2000W به اندازه‌گیری دما محدود نیست. اگر کمیت‌هایی مانند فشار، سطح یا دبی به‌وسیله یک ترانسمیتر به سیگنال الکتریکی سازگار تبدیل شوند، می‌توان آن‌ها را نیز با مقیاس مناسب نمایش داد. بنابراین انتخاب این نمایشگر باید بر اساس نوع سیگنال ورودی، محدوده اندازه‌گیری، نیاز به خروجی و شرایط نصب انجام شود.
ساختار نمایش عددی و خواندن مقدار فرایند
این مدل یک نمایشگر عددی دارد و فاقد بارگراف است. مقدار ورودی پس از تبدیل متناسب با نوع سنسور یا مقیاس انتخاب‌شده، روی نمایشگر دیده می‌شود. این ساختار برای تابلوهایی کاربرد دارد که اپراتور باید مقدار مشخصی مانند دمای فرایند، فشار خط یا سطح مخزن را به‌صورت عددی مشاهده کند.
در نمایش کمیت‌های فرایندی، انتخاب واحد و محل ممیز باید با محدوده واقعی اندازه‌گیری هماهنگ باشد. برای نمونه، اگر فشار بر حسب بار نمایش داده شود، مقیاس‌بندی باید بر اساس همان واحد انجام گیرد تا عدد خوانده‌شده برای اپراتور معنای مشخصی داشته باشد.
افزایش تعداد اعشار به‌تنهایی باعث افزایش دقت اندازه‌گیری نمی‌شود. تفکیک نمایش، دقت مدار ورودی و خطای سنسور یا ترانسمیتر سه موضوع جداگانه‌اند. انتخاب نحوه نمایش باید خوانایی مقدار و توان واقعی زنجیره اندازه‌گیری را هم‌زمان در نظر بگیرد.
ورودی تک‌کاناله و قابلیت انتخاب نوع سیگنال
KN-2000W یک کانال ورودی اندازه‌گیری دارد. این کانال می‌تواند برای دریافت یکی از ورودی‌های سازگار تنظیم شود؛ بنابراین پشتیبانی از چند نوع سنسور به معنای اندازه‌گیری هم‌زمان چند سنسور نیست.
هنگام راه‌اندازی، نوع ورودی انتخاب‌شده در تنظیمات باید با سنسور یا ترانسمیتر متصل به ترمینال‌ها مطابقت داشته باشد. برای نمونه، ورودی جریان چهار تا بیست میلی‌آمپر و ورودی ترموکوپل از نظر ماهیت سیگنال، روش اتصال و تبدیل مقدار متفاوت‌اند. انتخاب نادرست نوع ورودی می‌تواند باعث نمایش نامعتبر شود، حتی اگر سیم‌ها از نظر مکانیکی به ترمینال‌ها متصل باشند.
این انعطاف‌پذیری برای سازندگان تابلو مفید است؛ زیرا می‌توان از یک خانواده نمایشگر در پروژه‌های مختلف استفاده کرد و پیکربندی هر دستگاه را متناسب با متغیر همان فرایند انجام داد.
ترموکوپل‌های سازگار و ملاحظات اندازه‌گیری دما
ورودی ترموکوپل این نمایشگر از انواع K، J، E، T، R، B، S، N، C با مشخصه W5، همچنین L، U و Platinel II پشتیبانی می‌کند. این تنوع، امکان استفاده از دستگاه با سنسورهای مختلف دما را فراهم می‌سازد؛ اما محدوده کاری و ویژگی‌های هر نوع ترموکوپل باید جداگانه بررسی شود.
در اندازه‌گیری با ترموکوپل، نمایشگر ولتاژ کوچکی را دریافت می‌کند که با اختلاف دمای اتصال اندازه‌گیری و اتصال مرجع ارتباط دارد. در نتیجه، تطابق نوع ترموکوپل با تنظیم دستگاه، رعایت قطبیت و انتخاب کابل رابط مناسب مستقیماً بر اعتبار اندازه‌گیری اثر می‌گذارد.
برای مثال، تغییر تنظیم ورودی از نوع K به J بدون تغییر سنسور، صرفاً تغییر نام ورودی نیست؛ رابطه تبدیل ولتاژ به دما نیز تغییر می‌کند. همچنین عبور کابل ترموکوپل در کنار کابل موتور، خروجی اینورتر یا مسیرهای قدرت می‌تواند دریافت پایدار سیگنال ضعیف آن را دشوار کند.
سنسورهای مقاومتی دمای قابل اتصال
این مدل با سنسورهای JPt100Ω، DPt100Ω، DPt50Ω، Cu50Ω و Cu100Ω سازگار است. در این روش، دما از طریق اندازه‌گیری مقاومت سنسور و استفاده از منحنی مشخصه آن محاسبه می‌شود.
عدد درج‌شده در نام سنسور، به‌تنهایی برای انتخاب تنظیم ورودی کافی نیست. برای مثال، دو سنسور با مقاومت نامی صد اهم ممکن است از استاندارد یا جنس متفاوتی پیروی کنند و منحنی مقاومت آن‌ها در برابر دما یکسان نباشد. به همین دلیل، نوع دقیق سنسور باید از روی مشخصات آن شناسایی و در نمایشگر انتخاب شود.
مقاومت سیم‌های رابط نیز در اندازه‌گیری مقاومتی اهمیت دارد. اجرای اتصال مطابق نقشه ترمینال دستگاه و آرایش مورد پشتیبانی آن، بخشی از طراحی اندازه‌گیری است و نباید به مرحله تنظیمات نرم‌افزاری محدود شود.
ورودی‌های ولتاژ و جریان و مفهوم مقیاس‌بندی
محدوده‌های ورودی ولتاژ در مشخصات این مدل شامل مثبت و منفی یک ولت، مثبت و منفی پنجاه میلی‌ولت، منفی صد و نود و نه و نه دهم تا مثبت دویست میلی‌ولت و منفی یک تا مثبت ده ولت است. ورودی جریان نیز محدوده‌های صفر تا بیست و چهار تا بیست میلی‌آمپر را پشتیبانی می‌کند. انتخاب محدوده باید با خروجی واقعی تجهیز اندازه‌گیری تطابق داشته باشد.
در کاربردهای فرایندی، معمولاً هدف مشاهده مقدار مهندسی مانند بار، متر یا درصد است. برای این کار، نقاط ابتدا و انتهای سیگنال به نقاط متناظر در محدوده نمایش ارتباط داده می‌شوند.
به‌عنوان یک مثال فرضی، اگر ترانسمیتر فشار صفر تا ده بار، خروجی چهار تا بیست میلی‌آمپر داشته باشد، جریان چهار میلی‌آمپر معادل صفر بار و جریان بیست میلی‌آمپر معادل ده بار خواهد بود. در تبدیل خطی، دوازده میلی‌آمپر در میانه بازه قرار دارد و باید پنج بار نمایش داده شود. این مثال نشان می‌دهد که نمایش صحیح فشار، علاوه بر اتصال الکتریکی، به تعریف صحیح مقیاس نیاز دارد.
دقت نمایش و عوامل مؤثر بر نتیجه اندازه‌گیری
دقت پایه اعلام‌شده نمایشگر در دمای محیط بیست‌وپنج درجه سانتی‌گراد با تلرانس پنج درجه، مثبت و منفی دو دهم درصد تمام‌مقیاس به‌علاوه یا منهای یک رقم است. سازنده برای برخی شرایط دمای محیط، ورودی‌های ترموکوپل زیر منفی صد درجه و انواع T و U شرایط متفاوتی اعلام کرده است؛ بنابراین مقدار پایه را نباید بدون توجه به شرایط به همه اندازه‌گیری‌ها تعمیم داد.
عبارت تمام‌مقیاس با درصدی از مقدار لحظه‌ای تفاوت دارد. همچنین سهم یک رقم به ارزش کم‌ارزش‌ترین رقم نمایش وابسته است. تعداد اعشار بیشتر، به‌تنهایی به معنای افزایش دقت واقعی اندازه‌گیری نیست.
در ارزیابی یک سامانه کامل، خطای سنسور یا ترانسمیتر، اثر سیم‌کشی، شرایط محیطی و خطای نمایشگر باید در کنار یکدیگر بررسی شوند. برای نمونه، نمایشگری با دقت مناسب نمی‌تواند خطای ناشی از انتخاب منحنی اشتباه سنسور دما را جبران کند.
وضعیت خروجی آلارم و کاربرد در مدار فرمان
KN-2000W فاقد خروجی رله‌ای آلارم است. بنابراین نمی‌توان بر مبنای این کد محصول، کنتاکتی برای فرمان‌دادن به چراغ هشدار، بوبین کنتاکتور یا ورودی دیجیتال کنترلر در نظر گرفت. وظیفه این مدل دریافت و نمایش مقدار است.
اگر فرایند به تشخیص خودکار عبور از حد مجاز نیاز داشته باشد، باید این عملکرد در تجهیز کنترل‌کننده دیگری انجام شود یا مدلی با خروجی مناسب انتخاب گردد. مشاهده عدد توسط اپراتور و تولید فرمان الکتریکی خودکار، دو نیاز جداگانه در طراحی تابلو هستند.
این موضوع در سفارش و جایگزینی اهمیت دارد؛ زیرا تشابه ظاهر و یکسان‌بودن خانواده محصول، وجود خروجی‌های مشابه را تضمین نمی‌کند. کد کامل دستگاه باید با فهرست سیگنال‌های ورودی و خروجی پروژه تطبیق داده شود.
وضعیت خروجی انتقالی و اتصال به سیستم بالادستی
این مدل خروجی انتقالی چهار تا بیست میلی‌آمپر ندارد. پذیرش چنین سیگنالی در ورودی دستگاه، به معنی تولید همان سیگنال در خروجی نیست. ورودی برای دریافت مقدار فرایند به کار می‌رود و خروجی انتقالی، در مدل مجهز به آن، برای ارسال مجدد مقدار کاربرد دارد.
اگر هم نمایش محلی و هم ثبت مقدار در PLC موردنیاز باشد، معماری اندازه‌گیری باید از ابتدا برای هر دو مصرف‌کننده طراحی شود. استفاده از ترانسمیتر یا مبدل مناسب و بررسی بار حلقه، بخشی از این طراحی است؛ اتصال دلخواه ورودی‌ها به یکدیگر می‌تواند بر جریان یا ولتاژ اندازه‌گیری اثر بگذارد.
در نتیجه، پیش از سفارش باید مشخص شود که نمایشگر تنها محل مشاهده اپراتور است یا قرار است نقش واسط انتقال سیگنال را نیز بر عهده داشته باشد. این تفاوت می‌تواند انتخاب کد محصول را تغییر دهد.
وضعیت رابط ارتباطی
در کد KN-2000W رابط RS485 و پروتکل ارتباطی شبکه ارائه نشده است. قابلیت‌های ارتباطی سایر مدل‌های سری را نباید به این کد تعمیم داد. برای خواندن خودکار داده در سیستم بالادستی باید مسیر اندازه‌گیری یا مدل دستگاه متناسب با این نیاز انتخاب شود.
تغذیه، نصب پنلی و جانمایی در تابلو
تغذیه KN-2000W از نوع صد تا دویست‌وچهل ولت AC با فرکانس پنجاه یا شصت هرتز است. ابعاد قاب جلویی آن عرض نود‌وشش، ارتفاع چهل‌وهشت میلی‌متر است و دستگاه به‌صورت پنلی نصب می‌شود. این بازه تغذیه پیوسته است و ولتاژهای متداول صد و ده یا دویست‌وسی ولت، مقادیر سازگار درون آن هستند.
ابعاد قاب جلو با ابعاد برش پنل یکسان نیست. برای آماده‌سازی درِ تابلو، باید نقشه برش و فضای موردنیاز پشت دستگاه بررسی شود. محل ترمینال‌ها، شعاع خم سیم‌ها و امکان دسترسی برای سرویس نیز در جانمایی مؤثرند.
در مسیرکشی داخل تابلو، جداکردن سیم‌های اندازه‌گیری از مسیرهای قدرت به دریافت پایدارتر سیگنال کمک می‌کند. همچنین باید دمای واقعی داخل تابلو، به‌ویژه در مجاورت منابع تغذیه و تجهیزات تولیدکننده گرما، در محدوده مجاز دستگاه باقی بماند.
انتخاب و خرید نمایشگر دیجیتال KN-2000W
این مدل برای پروژه‌هایی قابل بررسی است که به نمایش محلی یک متغیر نیاز دارند. پیش از سفارش، نوع دقیق ورودی، محدوده نمایش، مشخصات تجهیزات متصل و فضای نصب پنلی را مشخص کنید. تطبیق کد کامل محصول با نقشه تابلو، از انتخاب مدلی با امکانات متفاوت جلوگیری می‌کند.
برای استعلام قیمت و موجودی نمایشگر دیجیتال آتونیکس KN-2000W و بررسی تطابق آن با تجهیزات پروژه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید.
