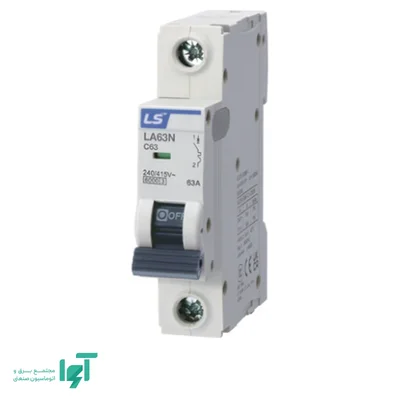

کلید مینیاتوری تک‌پل شصت‌وسه آمپر ال اس LS مدل LA63N 1P C63 از تجهیزات حفاظتی سری LA است که برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. این مدل با منحنی قطع C، جریان نامی شصت‌وسه آمپر و قدرت قطع شش کیلوآمپر، گزینه‌ای برای مدارهای انشعابی است؛ البته انتخاب نهایی آن باید بر اساس جریان مصرفی، ظرفیت جریان‌دهی کابل و جریان اتصال کوتاه احتمالی محل نصب انجام شود.
عملکرد حفاظتی و مفهوم منحنی قطع C
این کلید از دو سازوکار حرارتی و مغناطیسی استفاده می‌کند. بخش حرارتی به اضافه‌بار پایدار واکنش نشان می‌دهد؛ یعنی شرایطی که جریان مدار برای مدتی از مقدار مجاز بالاتر می‌رود و می‌تواند باعث افزایش دمای هادی‌ها شود. بخش مغناطیسی برای قطع سریع جریان‌های شدید ناشی از اتصال کوتاه در نظر گرفته شده است. تنظیمات این دو بخش در این مدل فیکس است و کاربر امکان تغییر مستقل آستانه‌های حفاظتی را ندارد.
منحنی C به رفتار بخش قطع لحظه‌ای مربوط می‌شود. این مشخصه در انتخاب کلید برای بارهایی که هنگام روشن‌شدن جریان هجومی دارند اهمیت دارد، اما به‌تنهایی مجوز استفاده برای هر موتور، ترانسفورماتور یا منبع تغذیه‌ای نیست. مقدار و مدت جریان راه‌اندازی باید با منحنی زمان ـ جریان کلید تطبیق داده شود.
جریان نامی، تعداد پل و قدرت قطع
جریان نامی شصت‌وسه آمپر، مبنای انتخاب این مدل در شرایط مرجع سازنده است. دمای داخل تابلو، نصب متراکم تجهیزات و شرایط دفع حرارت می‌توانند بر عملکرد واقعی اثر بگذارند؛ بنابراین صرفاً برابر بودن جریان درج‌شده روی مصرف‌کننده و کلید، برای انتخاب مهندسی کافی نیست.
ساختار تک‌پل این محصول برای قطع یک هادی فاز به کار می‌رود. در مدار متعارف تک‌فاز، انتخاب آن با ولتاژ فاز به نول دویست‌وسی ولت بررسی می‌شود. وجود ولتاژ چهارصد ولت در مشخصات خانواده محصول نباید به‌معنای امکان استفاده از هر آرایش تک‌پل در مدار چهارصد ولت تلقی شود.
قدرت قطع شش کیلوآمپر نیز به توانایی قطع اتصال کوتاه در شرایط آزمون مشخص مربوط است. این مقدار باید با جریان اتصال کوتاه قابل انتظار در نقطه نصب مقایسه شود؛ جریان نامی شصت‌وسه آمپر و قدرت قطع شش کیلوآمپر، دو مشخصه با کاربرد کاملاً متفاوت هستند.
ولتاژ مستقیم درج‌شده برای این آرایش هفتاد ولت است. کاربرد در مدار مستقیم باید با آرایش قطب‌ها، جهت اتصال و قدرت قطع متناظر با جریان مستقیم در مستندات همان نسخه تطبیق داده شود؛ مقدار آزمون متناوب نباید بدون بررسی به مدار مستقیم تعمیم داده شود.
عایق‌بندی و نصب در تابلو
ولتاژ عایقی پانصد ولت و تحمل ضربه‌ای چهار کیلوولت، مشخصات هماهنگی عایقی این کلید هستند. تحمل ضربه‌ای به‌معنای برخورداری از عملکرد سرج‌ارستر یا حفاظت اختصاصی تجهیزات الکترونیکی در برابر اضافه‌ولتاژ نیست.
نصب محصول روی ریل سی‌وپنج میلی‌متری انجام می‌شود. برای توسعه مدار فرمان می‌توان سازگاری متعلقات خانواده LA، از جمله کنتاکت کمکی، کنتاکت اعلام خطا، شنت تریپ و تجهیزات افت یا افزایش ولتاژ را بررسی کرد. این قطعات باید متناسب با همین خانواده انتخاب شوند.
انتخاب و خرید از آوا الکتریک
برای خرید LA63N 1P C63 از آوا الکتریک، علاوه بر جریان شصت‌وسه آمپر، نوع بار، منحنی C، تعداد پل و قدرت قطع موردنیاز مدار را مشخص کنید. اگر مدار به حفاظت نشتی جریان نیز نیاز دارد، باید تجهیز مناسب آن به‌صورت جداگانه یا در قالب کلید ترکیبی انتخاب شود؛ این مدل به‌تنهایی عملکرد محافظ‌جان ندارد.
