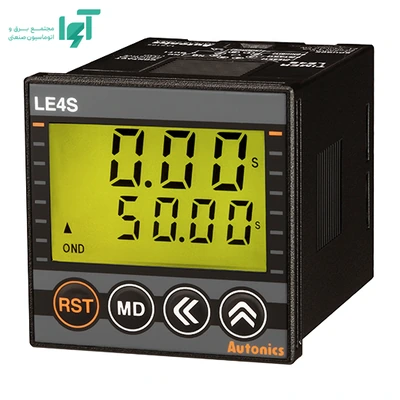

تایمر آتونیکس LE4S از سری LE4S برای زمان‌بندی چندحالته با دریافت فرمان ورودی طراحی شده است. این مدل دیجیتال دارای یک نمایشگر چهاررقمی LCD است و زمان با کلیدها تنظیم می‌شود. انتخاب آن باید از منطق زمانی مدار شروع شود: رویداد آغاز چیست، خروجی چه زمانی تغییر می‌کند و چرخه چگونه به حالت اولیه بازمی‌گردد.
رابطه تغذیه، فرمان و شروع زمان‌بندی
در این مدل، تغذیه مدار داخلی و فرمان شروع دو نقش جدا دارند. وجود ورودی START و RESET اجازه می‌دهد شروع و بازنشانی چرخه با سیگنال کنترل انجام شود. نحوه واکنش به برداشته‌شدن فرمان باید بر اساس نمودار زمانی حالت انتخاب‌شده بررسی شود.
در طراحی مدار باید وضعیت قطع زودهنگام فرمان، ریست و بازگشت تغذیه روشن باشد. دو مدار با زمان تنظیم یکسان می‌توانند به دلیل تفاوت رویداد شروع یا رفتار بازنشانی، نتیجه متفاوتی ایجاد کنند. بررسی فقط عدد روی ولوم یا نمایشگر برای انتخاب کافی نیست.
تنظیم عددی و تفسیر نمایش زمان
زمان از طریق کلیدهای دستگاه تعیین می‌شود و نمایشگر چهاررقمی امکان مشاهده مقدار را فراهم می‌کند. شمارش افزایشی و کاهشی، دو روش ارائه پیشرفت زمان هستند؛ یکی زمان طی‌شده و دیگری زمان باقی‌مانده را بر اساس حالت انتخاب‌شده نشان می‌دهد. تعداد رقم‌ها به‌تنهایی بازه زمانی قابل‌انتخاب را مشخص نمی‌کند.
سری LE4S در نسخه‌های مختلف عرضه شده است و امکانات و محدوده‌های زمانی نسخه‌ها باید با دستورالعمل همان قطعه تطبیق داده شوند. تنظیم یک مقدار عددی بدون بررسی واحد و محل ممیز می‌تواند چندین برابر زمان موردنظر ایجاد کند. برای مثال، دو و نیم دقیقه برابر صد و پنجاه ثانیه است، نه دو دقیقه و پنجاه ثانیه.
انتخاب حالت خروجی بر اساس توالی ماشین
حالت‌های عملکرد مرتبط با این مدل شامل تأخیر در وصل، عملکرد بازه‌ای، تناوبی، تأخیر در وصل و قطع و تأخیر در قطع است. هر حالت رابطه متفاوتی میان شروع، زمان تنظیم و خروجی ایجاد می‌کند. برای نمونه، فعال‌شدن خروجی پس از یک تأخیر با فعال‌ماندن آن برای یک بازه مشخص یکسان نیست.
در کاربردی مانند فاصله‌دادن میان دو مرحله ماشین، باید معلوم باشد خروجی تا چه زمانی باقی می‌ماند و چه رویدادی چرخه بعد را آغاز می‌کند. حالت تناوبی نیز فقط با مشخص‌شدن ترتیب دوره روشن و خاموش معنا پیدا می‌کند. نمودار زمانی همان حالت، مرجع مناسب برای تطبیق رفتار دستگاه با مدار است.
ورودی فرمان، ریست و سازگاری سیگنال
ورودی‌های فرمان این مدل از نوع بدون ولتاژ یا NPN هستند. ولتاژ مجاز تغذیه دستگاه را نباید به ورودی سیگنال نسبت داد. سنسور، کنتاکت یا خروجی فرمان‌دهنده باید از نظر روش اتصال و وضعیت فعال با مدار ورودی سازگار باشد.
در LE4S امکان انتخاب حداقل زمان ورودی یک یا بیست میلی‌ثانیه مطرح است. تنظیم باید با ماهیت فرمان هماهنگ شود. برای کنتاکت مکانیکی، لرزش تماس می‌تواند تغییرات کوتاه ایجاد کند؛ برای فرمان سریع الکترونیکی نیز نباید فیلتر ورودی باعث نادیده‌گرفتن پالس معتبر شود.
ساختار کنتاکت‌ها و تعداد کانال کنترل
ساختار خروجی این مدل شامل یک خروجی رله‌ای تبدیلی SPDT است. این ساختار باید از تعداد کانال زمان‌بندی تفکیک شود. چند کنتاکت در یک چرخه زمانی، الزاماً چند تایمر مستقل با تنظیم جداگانه نیستند.
کنتاکت رله منبع تغذیه بار نیست و فقط مسیر مدار را تغییر می‌دهد. برای بار القایی یا دارای جریان راه‌اندازی، ظرفیت کنتاکت باید در همان شرایط بار بررسی شود. در فرمان به موتور، وظیفه تایمر معمولاً مدیریت مدار فرمان است؛ حفاظت موتور و قطع جریان قدرت باید توسط تجهیزات مناسب انجام شود.
تغذیه، نصب و تفاوت نسخه‌ها
تغذیه LE4S برابر بیست‌وچهار تا دویست و چهل ولت متناوب با فرکانس پنجاه یا شصت هرتز یا بیست‌وچهار تا دویست و چهل ولت مستقیم است. این مقدار مشخصه مدار داخلی تایمر است و با ولتاژ بار خروجی یا مشخصات ورودی فرمان تفاوت دارد. در جایگزینی، کد کامل و پسوند تغذیه باید بررسی شوند؛ نام سری به‌تنهایی برای انتخاب کافی نیست.
اتصال این مدل از نوع سوکت هشت‌پین است و نصب سوکتی یا پنلی با براکت برای آن در نظر گرفته می‌شود. ابعاد ثبت‌شده بدنه شامل عرض پنجاه‌ودو، ارتفاع پنجاه‌ودو، عمق شصت‌ودو میلی‌متر است. فضای سوکت، خم سیم و دسترسی پشت تابلو باید علاوه بر ابعاد بدنه لحاظ شود.
سوکت و براکت موردنیاز باید در اقلام سفارش بررسی شوند. تعداد پین برابر، به‌تنهایی سازگاری کامل سوکت و دستگاه را تضمین نمی‌کند؛ آرایش پایه و نقشه اتصال نیز اهمیت دارد. تنظیم نهایی زمان بهتر است پس از نصب، با اندازه‌گیری رفتار واقعی مدار کنترل شود.
قیمت و خرید تایمر LE4S
برای انتخاب LE4S، رویداد شروع، زمان موردنیاز، نوع فرمان، ولتاژ تغذیه و مشخصات بار خروجی را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید تایمر آتونیکس LE4S و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
